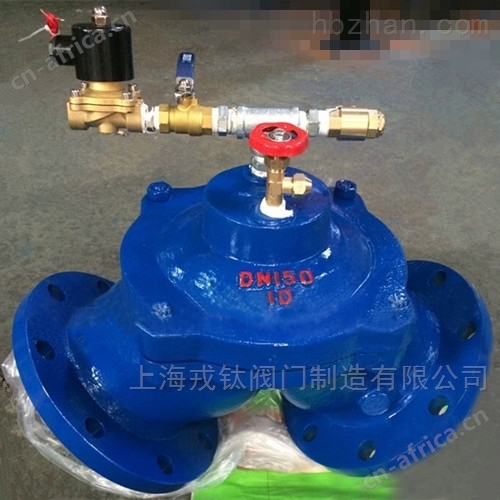

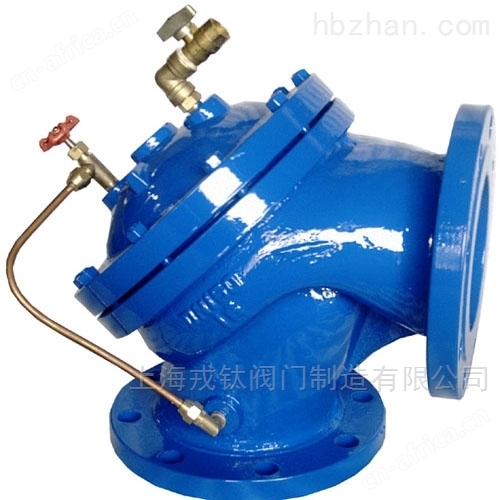

产品名称：100S角式隔膜排泥阀
产品介绍：
角型隔膜式排泥阀100S角式隔膜排泥阀/角式排泥阀/角式隔膜型排泥阀/不锈钢角式隔膜排泥阀是一种角型隔膜式截止类阀门。适用于水厂、水处理厂，作为排除水池内泥沙及污物用。阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。
工作原理：
角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。
技术参数：
公称压力MPa | 试验压力MPa | 适用温度 | 适用介质 | |
壳体 | 密封 | |||
1.0 | 1.5 | 1.1 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 | ||
零件材料：
零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 膜片 |
材料 | 铸铁、球墨铸铁、铸钢 | 不锈钢 | 尼龙强化橡胶 |
外形结构图：
连接尺寸：
型号尺寸 | 100S、HB100S | |||
公称通径 | H | D | D1 | Z-∮d |
80 | 140 | 195 | 160 | 4-18 |
100 | 150 | 215 | 180 | 8-18 |
150 | 185 | 280 | 240 | 8-23 |
200 | 245 | 335 | 295 | 8-23 |
250 | 340 | 395 | 350 | 12-23 |
300 | 395 | 445 | 400 | 12-23 |
安装示意图：
上海戎钛阀门制造有限公司是专业生产【角型隔膜式排泥阀100S角式隔膜排泥阀/角式排泥阀/角式隔膜型排泥阀/不锈钢角式隔膜排泥阀】始终坚持“适应和满足市场”在实践运营中始终坚持以“用户为中心”的经营宗旨，以品质为根本，以信誉为生存，提供物美价廉的产品和完善的售后服务。
