H742X液动池底排泥阀-上海戎钛阀门制造有限公司

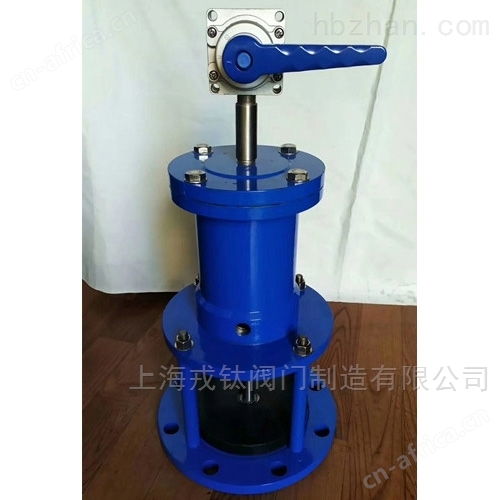

产品名称：H742X电磁液动池底快开排泥阀

产品介绍：

液动池底排泥阀H742X电磁液动池底快开排泥阀/液动池底快开排泥阀/液动池底阀/不锈钢电磁液动池底快开排泥阀是由阀体、液压缸、活塞、阀杆、阀瓣组成，通常用于自来水公司或其他公司的各类水池，成排安装在沉淀池底部，用以排除池底沉淀的泥沙和污物。具有密封性能强、开关灵活、检修方便、使用寿命长等特点。

产品特点：

1、液动池底阀液压缸工作介质用于清水，压力取之于自来水自身压力，无需另加设备。

2、用电磁换向阀与液压缸配套便于实现自控，远控或集中控制。排泥阀门一般常用于城市水厂，污水处理厂的沉淀池底排放污泥用，一般与启闭机配套使用，排泥阀的适用介质为原生污水，介质的温度一般应小于+50℃，其中作业水深小于10米。

作用原理：

池底排泥阀门由阀体、液压缸、活塞、阀杆、阀瓣组成。液压缸是液体工具，液体作为动力，活塞、阀杆作为开关。开启只需要一分钟可以打开阀板，此阀门必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀门密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。

技术参数：

阀体部分	型号		H742X-10	H742X-16
	公称压力（MPa）		1.0	1.6
	试验压力	密封（MPa）	1.1	1.76
		强度（MPa）	1.5	2.4
	适用介质		水
	温度（°C）		< 80
驱动部分	驱动介质		滴水（使用压缩空气，订货时注明）
	驱动压力（MPa）		0.3 ~ 1.0
	介质温度（°C）		< 50
控制部分	控制器输入电压（V）		Ac220
	电磁阀线圈电压（V）		Ac220
	电磁阀线圈功力（W）		10 ~ 15

零件材料：

零件名称	阀座	阀瓣	阀杆	缸体	活塞板	活塞皮碗
材料牌号	HT200	HT200	不锈钢	HT200	HT200	耐磨丁jing橡胶

连接尺寸表：

公称通径	D	D1	H	H1	Z-φd	进液管连接
100	215	180	450	110	8-18	1/2”
150	280	240	490	110	8-23	1/2”
200	335	295	530	110	8-23	1/2”
250	390	350	570	110	12-23	1/2”
300	440	400	610	140	12-23	3/4”
400	565	515	710	140	16-25	1”
500	670	620	810	160	20-25	1”

故障及排除方法：

故障现象	检查内容	处理方法
阀门不能正常启闭	1、电磁换向阀的输入电压是否正常。	按说明书要求输入电压
	2、接插是否完好，接管有无泄漏，管路是否接错。	纠正接管泄漏问题按说明书要求接好管路
	3、密封件有无破损，驱动压力是否正常	更换密封件，调试压力
