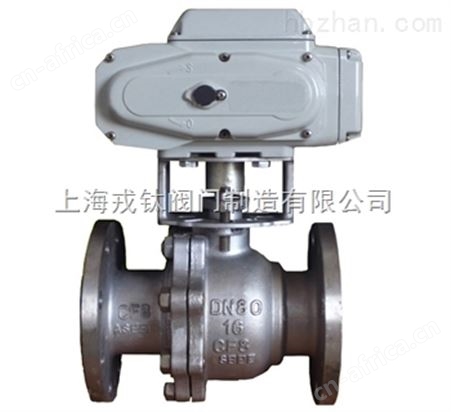

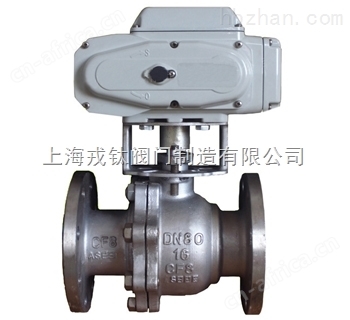

电动开关球阀-ZDJQ

上海戎钛阀门制造有限公司是【电动开关球阀-ZDJQ】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

、产品概述

电动开关球阀是指启闭件（即球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。是种转角为90°的旋转类球阀，采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。电动球阀适用于两位切断、调节的场合，采用体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动开关球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该电动开关球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、主要技术参数

阀体

阀体形式	直通铸造阀
公称通径	DN15～300mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、焊接式、螺纹式
阀盖形式	体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

阀内件

阀芯形式	O型球体阀芯
流量特性	近似快开型

电动执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

三、电动开关球阀主要性能指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%
可调范围	250：1								350：1

四、电动开关球阀主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

五、电动开关球阀主要外形及连接尺寸

通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
