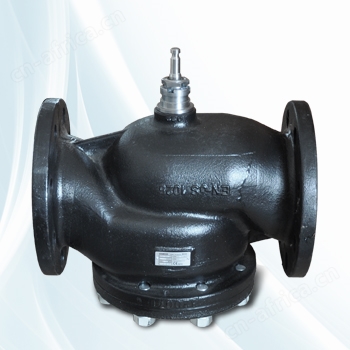

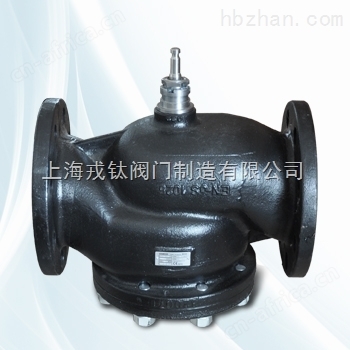

西门子蒸汽调节阀
西门子蒸汽调节阀VVF529..系列-详细介绍：
，适用于高温高压蒸汽环境，法兰连接，PN25，行程20mm/40mm
- 适用于开式系统和闭式系统中低压热水、生活热水、高压热水、热油、饱和蒸汽和过热蒸汽 。
技术参数：
材质：铸钢
阀芯：不锈钢
密封：特弗伦
公称：PN25
连接：法兰
低温：1°C
高温：220°C
阀杆行程：
DN50：20mm
DN65-DN150:40mm
优点
强力 - 适用于大流量大压差
安全可靠 - 即使在恶劣的工作条件下
经济 - 大推力长寿命
特点
定位时间在30s - 120s
输出力达2,800 N，关断压力zui高可达4,000 kPa
用于安全使用要求，具有8s时间内的弹簧复位功能
无磨损和超长工作寿命
金属阀座介质温度可达 220 °C - 热油介质可达 350 °C
优化的阀芯设计能防止杂物积累和降低噪声
泄漏率 < 0.02% kVS
三通阀可用作混流阀或用作分流阀
公称压力可达PN 40，口径可到DN 150的螺纹连接/法兰连接阀
kVS可高达300 m3/h
阀门前后压差可达1,600 kPa
型号概览：（VVF529...K）
公称直径 | Kvs | SQX | SKD | SKB | SKC | |||||
| 型 号[两通阀] | △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps | ||
VVF529.50K | 50 | 31 | - | - | 1600 | 1600 | 1600 | 2500 |
|
|
VVF529.50K | 65 | 49 | - | - | 1600 | 1600 | 1600 | 2500 | ||
VVF529.50K | 80 | 78 | 1600 | 2500 | ||||||
VVF529.50K | 100 | 124 |
|
|
|
|
|
| 1600 | 2500 |
VVF529.125K | 125 | 200 |
|
|
|
|
|
| 1600 | 2500 |
VVF529.150K | 150 | 300 |
|
|
|
|
|
| 1600 | 2500 |
△Pmax阀门zui大允许压差；△Ps阀门关闭压差
