1.产品工作面积:1.5*3M,效果切割厚度:5MM, 切割厚度:25MM
2.加工材料:冷扎板、不锈钢板、镀锌板、铜板、铝板等金属薄板。
3.产品是针对金属薄板切割而专门研发生产的，切割精度及效果已达到了行业的要求。
4.支持AI、DXF、PLT、等图形数据格式，接受MasterCam、Type3、文泰等软件生成的国际标准G代码。
5.数控系统使用了目前*的集成模块的控制方式，保证了设备在高精度、高稳定性的状态下可靠的运行。
6.自动计算切割割缝补偿，减少加工数据制作时间，确保加工图形尺寸准确。
7.自动优化加工顺序，同时还可以手工调整，减少加工时间，提高加工效率。
8.特殊断点、断电处理，加工过程可以沿轨迹前进、回退、灵活处理加工过程遇到的断弧、断电情况。
9.系统调入图形图像数据后，可进行排版编辑（如缩放、旋转、对齐、复制、组合、拆分、光滑、合并等操作）。
10.增加了前后台可同时进行的输出和编程操作以及加工面积边框预切功能。
11.自动起孤，自动调高系统，切割时随钢板高低不平而自动调高的功能，保证切割时割炬与钢板的距离一致，从而保证了切割质量。
应用材料：异形碳钢、锰钢、不锈钢、有色金属（不锈钢、铝、铜、钛、镍）等金属材料的大、中、小型板材。
应用领域：造船工业、重型机械、石油化工、电力装备、锅炉制造、机械制造、航空航天、车辆制造。

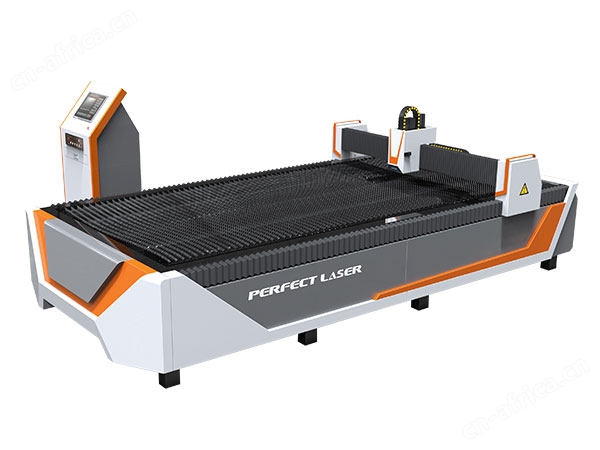

| 型号 | PE-CUT-A3 | ||
| 项 目 | 可达指标 | ||
| 有效切割宽度（㎜） | 轨距宽度-1500 | ||
| 有效切割长度（㎜） | 轨距长度-3000 | ||
| 等离子切割厚度（mm） | 1-25mm | ||
| 割炬升降行程（㎜） | 60mm | ||
| 整机运行速度（mm/min） | 50-45000mm/min | ||
| 设定速度误差（％） | ≤±5％ | ||
| 自动调高精度（MM） | ≤±1.0mm | ||
| 整机重量 | 550KG | ||
| 纵向直线精度 | ±0.2mm/10m | ||
| 直线重复精度 | ±0.4mm/10m | ||
| 导轨安装精度 | 导轨侧面直线度：0.5mm/10000mm 导轨纵向轨面与水平面平行度：±0.5mm/10000mm | ||
| 走位精度 | 0.1㎜ | A）设备整机定位精度、重复精度:符合JB/T5102-1999标准 B）切割尺寸精度、切面质量:符合JB/T10045.3-1999标准 | |
| 直线度 | 0.2㎜ | ||
| 圆 度 | 0.2㎜ | ||
| 对角线差 | 0.3㎜ | ||
| 重复定位精度 | 0.5㎜ | ||
| 机器划线精度 | ≤0.5mm | | |
| 切割表面质量(粗糙度) (选σ=25板材) | | RZ(um)=70+1.2a 目测:粗糙度12.5 | |
| 工作环境温度 | -20℃-50℃ | ||
| 相对湿度 | ＜90%无冷凝 | ||
| 周边环境 | 通风，无较大冲击 | ||
| 电源电压 | 3×380v±10% 220v±10% | ||
| 电源频率 | 50Hz | ||
| 输入功率 | 机器9KW | ||
| 接地类型 | 集中直接式 | ||
