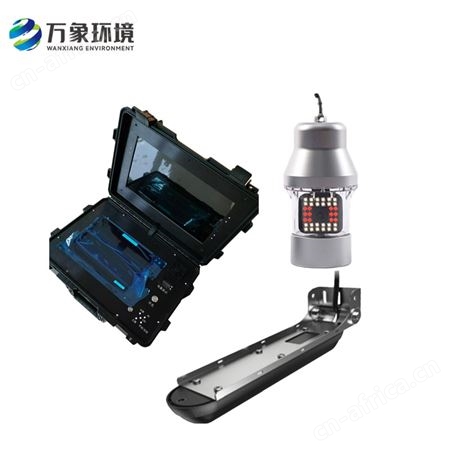

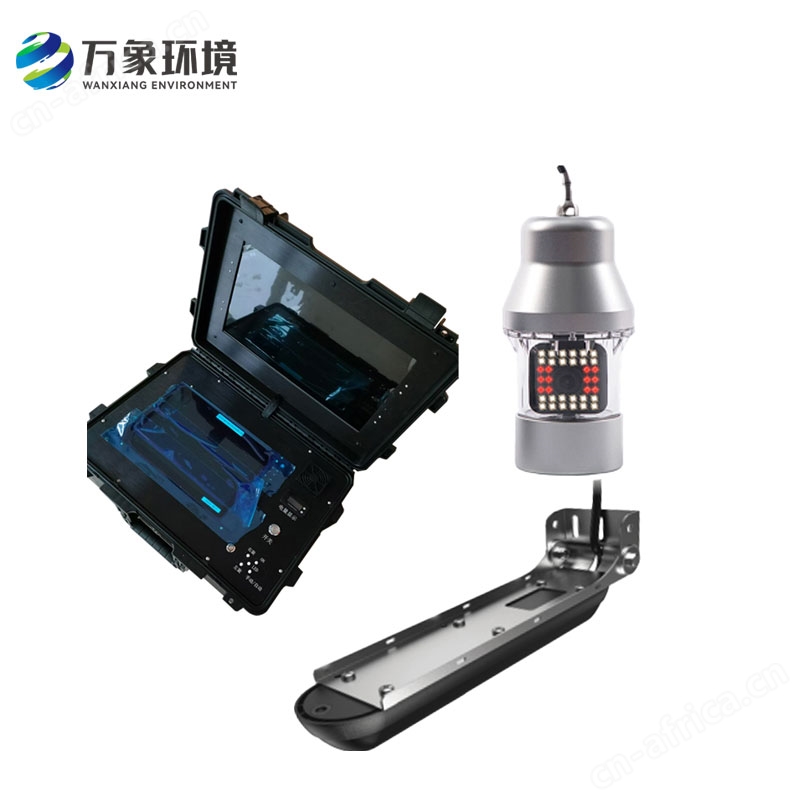

水下声纳成像探测仪又称水下声纳探测仪，水下地形搜救声呐探测仪，水下声纳成像探测仪可对水下目标进行探测、成像和定位的设备。由于光波和电磁波在水中的衰减速度快、传播距离短，声波成为水下探测的核心技术手段，广泛应用于海洋测绘、水下搜救、资源勘探、军事探测等领域。

多功能水下声呐搜救系统技术不断探索，借助极清晰的成像技术为下水打捞、救援

者提供了河床、水域的扫描视图、三维视图以及水下生命的探测，可以更加直观了

解水下结构，大大提高了水下作业的效率，是水下打捞救援可依赖重要的设备之一

1、屏幕类型：9寸IPS屏，分辨率≥1900*1080，亮度≥1200尼特。

2、屏幕功能：中文操作系统，可开启四分屏/六分屏，同时查看四个/六个画面，且可独立控制，也可任意设置组合界面，可显示定位、水温、时间、量程。

3、耐压水深：≥300m。

4、防水等级：≥IP68。

5、快捷键功能：具有5个可自定义编辑快捷按键。

6、可视角度：垂直视角160°，80°上/下，水平视角 160°，80°左/右。

7、探测量程：结构下扫≥90m，结构侧扫≥180m，量程深度≥300m。

8、支持功能：自动舵、蓝牙连接、雷达兼容性3G、4G、HALO24雷达天线、GPS、WAAS/EGNOS、简易海图、船舶自动识别、内置CHIRP1和CHIRP2双通道声呐。

9、声呐工作频率：50KHZ/83KHZ/200KHZ/455KHZ/800KHZ/1200KHZ，可用CHIRP频率。

10、录制功能：声呐、结构扫描具有录制功能可回放分析。

11、工作电压：12V。

12、功耗：33.12W。

13、声呐功率：600W。

14、使用环境温度：-15℃~+55℃。

15、设备配置：NMEA0183数据输出/输入RS422、支持波特率4800,19200,38400、2个以太网接口、1个NMEA2000数据接口、视频输入接口、2个微型SD数据卡插槽，支持32G。

16、航点和航迹储存数量：航点储存数量3000个、航迹储存数量100条、航迹储存数量、100(每条航迹最多10000点)、支持船舶自动识别系统、可支持音响功放连接。

17、声呐警报: 浅水报警，GPS报警功能。

18、供电配置: 供电箱具有两种供电模式，分别为内置电池供电和外置AC供电，供电箱可显示电池电量，可快速插拔电池接口充电，电池续航时间≥12小时，外置AC供电可实现无限续航。

19、拆卸支架和手持探杆：主机和声呐探头应具备可安装可拆卸支架，可快速在冲锋舟/橡皮艇上安装使用，具备调节声呐探头深浅功能。

20、水下视图探头

探头直径：≤70mm。

高度：≤162mm。

防水等级：≥IP68。

视角：120°。

旋转角度：可左右旋转360°。

线缆：标配50米，直径5MM，可用于水下和深井探测。

工作水深：50米。

使用温度：-20--60度。

储存温度：-30--80度。

调节方式：手动/自动。

照明功能：≥36颗高亮夜视灯，白光灯24颗 ，红外灯12颗，具有白光和红外切换使用功能。

21、水下3D探头，具备水下三维立体成像能力

侧扫/下扫描成像：455/800KHZ。

探头功率：500w RMS，工作温度范围-28～75摄氏度，防水等级ipx7。

电源：12/24V双电压，工作电压范围9V～32V直流电。

标配线缆：6米。

支持软件升级更新。
