J41H日标截止阀

产品二维码

参考价: 面议

具体成交价以合同协议为准

产品型号：
品牌：
产品类别：截止阀
所在地：

信息完整度：
样本：
更新时间：2023-02-24 19:36:23
浏览次数：7

在线询价查看联系电话收藏产品进入展台

收藏

举报

联系我时，请告知来自中非贸易网

索取相关资料

上海沪工阀门厂（集团）有限公司

其他

经营模式：其他
商铺产品：386条
所在地区：
注册时间：2015-05-26
最近登录：2023-02-24

联系人：苏先生

产品分类品牌分类

产品介绍评论咨询留言

产品简介

产品介绍J41H日标截止阀J41H日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质

详情介绍

产品介绍

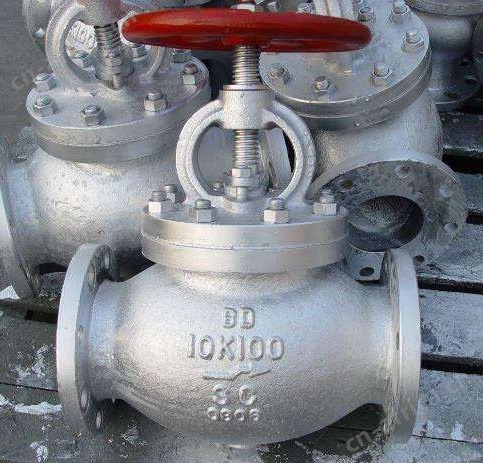

J41H日标截止阀

J41H日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

产品名称：	日标截止阀	产品形号：	J41H-10K-20K
公称通径：	DN15～DN200	结构形式：	截止式
公称压力：	10K～20K～30K	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手动、蜗轮、气动、电动
阀体材质：	WCB、铸钢、碳钢、不锈钢	标准：	国标GB、日标JIS、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体

产品说明

J41H日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

设计标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验—检验
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

性能规范

阀体材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
适用温度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
适用介质	水、蒸汽、油品		硝酸类		醋酸类	氨气液氨

主要零件材料

零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体/阀盖	CF8	CF3	CF8M	CF3M	WCB
阀瓣	F304	F304L	F316	F316L	1Cr13
阀瓣盖	304	304L	316	316L	1Cr13
阀杆	F304	F304L	F316	F316L	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
压盖	CF8	CF3	CF8M	CF3M	WCB
填料压环	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

外形结构图

主要外形尺寸

10K
DN	in	L	D	D1	D2	b	n-ød	H	Do
50	2	203	155	120	100	16	4-ø19	360	200
65	21/2	216	175	140	120	18	4-ø19	380	200
80	3	241	185	150	130	18	8-ø19	415	250
100	4	292	210	175	155	18	8-ø19	465	250
125	5	356	250	210	185	20	8-ø23	515	300
150	6	406	280	240	215	22	8-ø23	545	350
200	8	495	330	290	265	22	12-ø23	675	450
20K
50	2	267	155	120	100	18	8-ø19	420	200
65	21/2	292	175	140	120	20	8-ø19	465	250
80	3	318	200	160	135	22	8-ø23	490	300
100	4	356	225	185	160	24	8-ø23	590	350
125	5	400	270	225	195	26	8-ø25	690	400
150	6	444	305	260	230	28	12-ø25	760	450
200	8	559	350	305	275	30	12-ø25	1070	450
