云雕全自动五轴吸塑切边机系统介绍

一、公司介绍

佛山市粤云智控是一家专注于五轴数控系统设备的设计、制造、销售、

培训和售后服务于一体的综合性高科技企业，其主要产品包括五轴加工中心、五轴泡沫雕刻机、五轴卫浴切边机等系列设备。

二、产品介绍

云雕品牌的五轴切边机采用五轴联动、刀尖跟随（RTCP）等综合新技术，实现全自动数控切割及雕刻，其优点加工速度快，精度高，次品少成品率高等综合优势。

1：加工材料，亚克力、木材、泡沫、PU 板材、石膏、代木、炭纤维、塑料、铝铜等材料进行的雕刻、镂空、切割、钻孔等系统功能。

2：加工产品包括汽车模型、卫浴模具、卫浴切边、汽车生产工具、高铁模型、航空器模型、卫浴类产品，水槽、洗手盆、浴缸等产品进行四轴轴雕刻。

3：专业五轴税控系统，由于五轴泡沫雕刻机比较大型，加工雕刻工件时间也比较长，主要配件均选择了中国台湾新代数控系统，该系统具备断点续接，磨损补偿以及优化算法，提高加工精度同时保证长时间加工的精准度及加工速度。

（1）龙门采用铸造结构，经退火时效处理，其优点是不易变形，且刚性够强。

（2）工作台面采用工作台，经CNC 精加工，保证平整度和刚性需求。

（3）机架结构采用200×200×10 毫米厚的方通焊接而成，经退火热处理，经大型数控五面加工中心加工成型，保证了加工精度、结构刚性，长久使用不易变形。

（4）加工高度的有效行程在800 毫米以上，加工宽度1300MM* 长度2500MM 滑台采用铸件，

（5）机床均经过大型CNC 加工中心进行精细加工，确保机床精度控制在毫米公差范围。

（6）重型结构，机床重量将达到5吨以上。

（1）主轴电机采用水冷双头主轴，可连接锯片和铣刀，切边时候采用锯片加工，光滑无毛刺，效率事半功倍，连接铣刀可接ER32 接头，支持25MM铣刀，实现开槽钻孔多功能。

（2）伺服马达，伺服马达在数控系统是非常关键的主要配件，它关系到加工雕刻速度和精度，该方案我们选用了中国台湾新代伺服电机，其优点是动力强劲，精度高，转速高等系统优点，结果就是加工速度快，加工产品精度高其结果就是效率高盈利快。

（3）采用中国台湾新代数控系统，该系统真正支持五轴联动，对客户技术人员的要求降低了，还提高了产品精度机加工速度，同时减少了用工成本。长时间加工稳定性好，恶劣环境适应性、加工方式优化算法以及精准度等。该方案我们选用中国台湾新代产品，该系统在中国应用比较广泛，口碑比较好，性价比优势明显。

1. 齿条齿轴，采用了德国品牌研磨齿条，精度高，2 模结构速度更快捷。

2. 减速机，采用了日本星宝行星减速机，国际品牌，值得信赖，用户认同度高。

3. 导轨滑块，该系统们采用了中国台湾上银直线导轨，Y X 轴采用25MM,Z 轴采用25.法兰盘结构。其优势是精度高，稳定性能*。

丝杠采用中国台湾上银品牌25 丝杠，稳定性能较好，精度高。六、云雕五轴雕刻机应用行业

1：复合材料行业：玻璃钢阳模、吸塑件、玻璃钢件、橡塑制品、卫浴产品等各种复合材料制品的修边打孔。

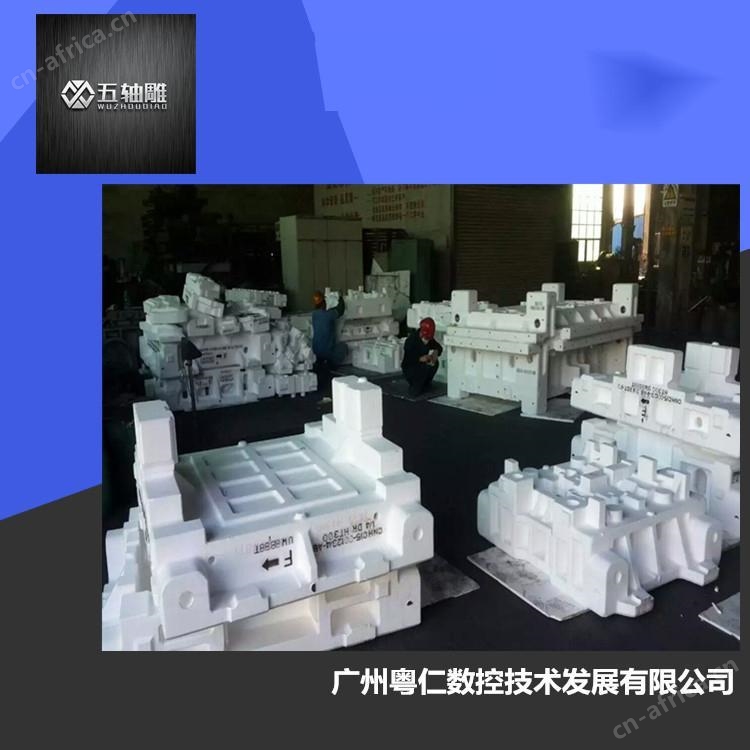

2：模具行业：保丽龙模具、大型铸件模具、玻璃钢木模、铸造木模、泡沫、代木、树脂类产品、油泥模型，各种非金属模具五轴加工。

3：陶瓷卫浴行业：石膏模具等各种石膏制品五轴加工。

4：家具行业：实木家具，各类家具榫卯件，楼梯弯头等各种家具的五轴加工。

5：适用材料：吸塑，保丽龙,塑胶，石膏，代木,木头,树脂,铝,非金属材料等.

五轴雕刻机配置报价单
