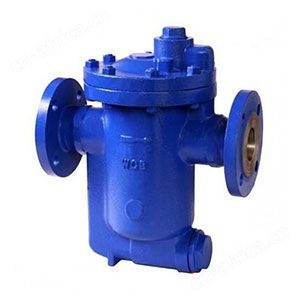

CS45H自由半浮球式蒸汽疏水阀
自由半浮球式蒸汽疏水阀概述：
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。
自由半浮球式疏水阀主要性能规范
Chief Property And Specification
| 公称压力 PN(MPa) Nominal Pressure | 试验压力 PS(MPa) Text Pressure | 高工作压力DMO (MPa)Max Works Pressure | 高工作温度TMO(℃）Max Works Temperature | 适用介质 Suitable Medium | 漏汽率 Leakage Rate | 高背压率（%） Max Stress Rate |
| 1.6 | 2.4 | 1.6 | 220 | 蒸汽Steam、凝结水 | ≤0.5 | 85 |
自由半浮球式疏水阀主要外形尺寸与连接尺寸
Main external and connecting dinensions
| 型号 Type | 公称通径 | L | H | H1 | 型号 Type | 公称通径 | L | H | D | D1 | D2 | b | f | Z-φd | ||||||||||||||
| 15 | 155 | 142 | 80 |
| 15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | ||||||||||||||
| 20 | 155 | 142 | 80 | 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||||||||||||||||
| 25 | 155 | 142 | 80 | 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||||||||||||||||
| 32 | 180 | 200 | 105 | 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||||||||||||||||
| 40 | 180 | 200 | 105 | 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||||||||||||||||
| 50 | 180 | 200 | 105 | 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
