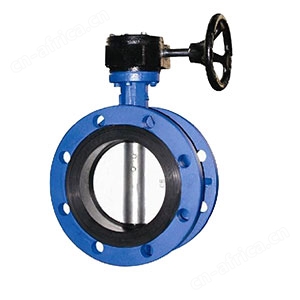

D341X蜗轮法兰式软密封蝶阀

蜗轮法兰式软密封蝶阀用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：
1、设计新颖、合理，结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

蜗轮法兰式软密封蝶阀设计、制造标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999

蜗轮法兰式软密封蝶阀主要连接及外形尺寸

公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)				参考重量
公称通径		结构长度	外形尺寸(参考值)				0.6MPa
mm	inch	L	H	H0	A	B	D	D1	D2	n-d
50	2	108	63	306	180	200	140	110	88	4-14	13
65	21/2	112	70	321	180	200	160	130	108	4-14	14
80	3	114	83	346	180	200	190	150	124	4-18	15.5
100	4	127	105	387	180	200	210	170	144	4-18	19.5
125	5	140	115	411	180	200	240	200	174	8-18	25.5
150	6	140	137	447	270	280	265	225	199	8-18	28.5
200	8	152	164	572	270	280	320	280	254	8-18	48
250	10	250	206	646	270	280	375	335	309	12-18	69
300	12	270	230	738	380	420	440	395	363	12-22	91
350	14	290	248	761	380	420	490	445	413	12-22	110
400	16	310	289	877	450	470	540	495	463	16-22	140
450	18	330	320	938	480	490	595	550	518	16-22	180
500	20	350	343	993	480	490	645	600	568	20-22	215
600	24	390	413	1131	480	490	755	705	667	20-26	290
700	28	430	478	1476	640	660	860	810	772	24-26	560
800	32	470	525	1533	640	660	975	920	878	24-30	910
900	36	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	40	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	48	630	755	1995	850	900	1405	1340	1292	32-33	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	80	950	1250	3100	1100	980	2265	2180	2180	48-42	4010
