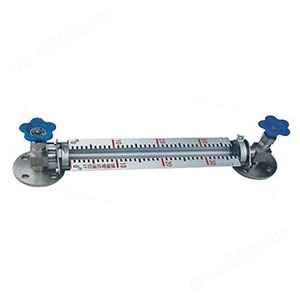

UG5-1365-80透光式玻璃板液位计

透光式玻璃板液位计产品概述

UG5-1365-80透光式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在液位仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。

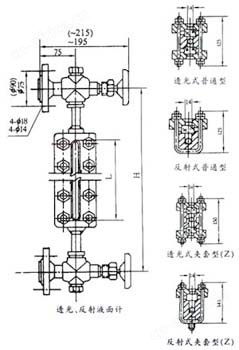

透光式玻璃板液位计结构图

透光式玻璃板液位计规定标记

名称	型号	规格	标准号	备注
液面计	A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法兰(A)按HGJ46-91 ②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa ③工作压力：2.5MPa
液面计	BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ，	L=500、800、1100、1400、1700	HG5-1365-80	①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa ②工作压力：6.3MPa
液面计	BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1366-80	①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa ②工作压力：4.0MPa
液面计	R6-Ⅲ	304	HG5-1367-80	工作压力：0.6MPa
液面计	R6-Ⅰ R6-Ⅱ	304	HG5-1368-80
液面计	R-Ⅲ	304	HG5-1369-80
液面计	R-Ⅰ R-Ⅱ	304	HG5-1370-80

透光式玻璃板液位计主要技术参数

伴热蒸汽压力	≤0.6MPa
蒸汽夹套接头	G1/2"外螺纹
钢球自动关闭压力	≥0.2MPa
液面计工作温度	-20~+200℃
液面计材质	碳钢、不锈钢
液面计工作压力	2.5、4.0、6.3MPa、0.6MPa（用于R型）
测量范围（安装中心距L）	300、500、800、1100、1400、1700mm

结构原理

UG5-1365-80透光式玻璃板型根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。

特点

● 玻璃板型直读式、读数精确、可靠
● 玻璃板型结构简单、维修方便
● 透光式玻璃板型使用安全、耐用

订货须知

● 液面计型号规格 ● 测量范围 ● 工作压力、温度 ● 液面计材质 ● 特殊要求协商 ● 液位计是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。感谢您访问玻璃板液面计专栏,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
