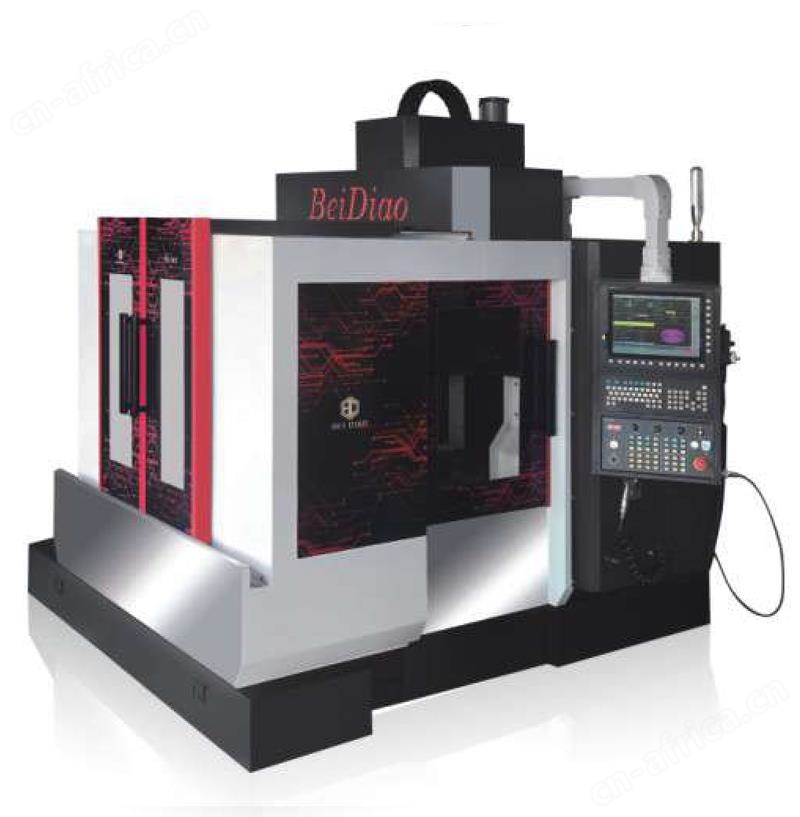

产品名称：M8A中高速系列

产品型号：M8A

产品特点：

机床的技术特点：

1) 中速铣立式加工中心主轴采用特制NSK支承轴承，提高主轴刚性。转速15000rpm或20000rpm，精度稳定，刚性好，温升低。主轴采用油冷却机进行强制性的循环冷却，并配有四周环状出水装置，保证优异的旋转精度和冷却效果;

2) 中速铣立式加工中心主轴采用伺服变频电机驱动, 通过直连式传动主轴。其主电机功率18.5 kW, 使主轴获得100～15000rpm 或100～20000rpm 的转速范围，提高了传动效率，减少能量损耗;

3) X Y 、Z 轴均采用伺服电机与高刚性滚珠丝杠副直联驱动。丝杠支承形式采用一端固定，另一端拉伸的结构形式，使机床的丝杠具有予拉伸功能，可以提高机床的传动刚度及定位精度、重复定位精度的稳定性，使机床的热稳定性提高;

4) X、Y、Z 向支承导轨均为高精度重载荷滚柱直线导轨，摩擦力小，刚性好，定位精度高，响应速度快。

5)机床配有安全防护罩，并按人类工效学设计，操作舒适宜人;

6)整机主体采用高品质铸铁，并经振动时效处理，组织稳定，精度保持性好;

机床的结构特点：

本机床主要部件由底座、工作台、立柱、主轴头等部分组成。操作员使用前先了解本机床的部件，并且知道正确的操作位置，才能安全正确地使用。

1. 底座结构

底座是整台机床的基础，要保证支承在其上的各部件有较好的精度和稳定性，要求底座这一基础件有足够的刚性。本机床的底座是整体铸造而成的高级铸件，通过设计上的合理布筋和工艺上的精密铸造，确保底座具有持久的刚性并可耐重压，为整机的高精度和高稳定性奠定了坚实的基础。

2.工作台结构

高级铸件，结构坚固，可承受500 kg 重的工件。台面上设计有18 mm宽的T 型槽，以便于装夹工件(请参考附录部分的“工作台尺寸图")。

3.立柱结构

立柱是主轴头的支承部件，既要承受各个方向的切削力，又要具有较高的抗扭抗弯刚性。立柱设计经有限元分析合理布筋，保证持久稳定性。

4.主轴头结构

主轴头为箱型结构的铸件，设计精巧具有较高的刚性和切削力。主轴采用中国台湾(罗翌)或中国台湾(数格)的主轴单元，转速高，输出功率大。主轴电机通过直连来驱动主轴，转速范围为100～15000rpm 或100～20000rpm。

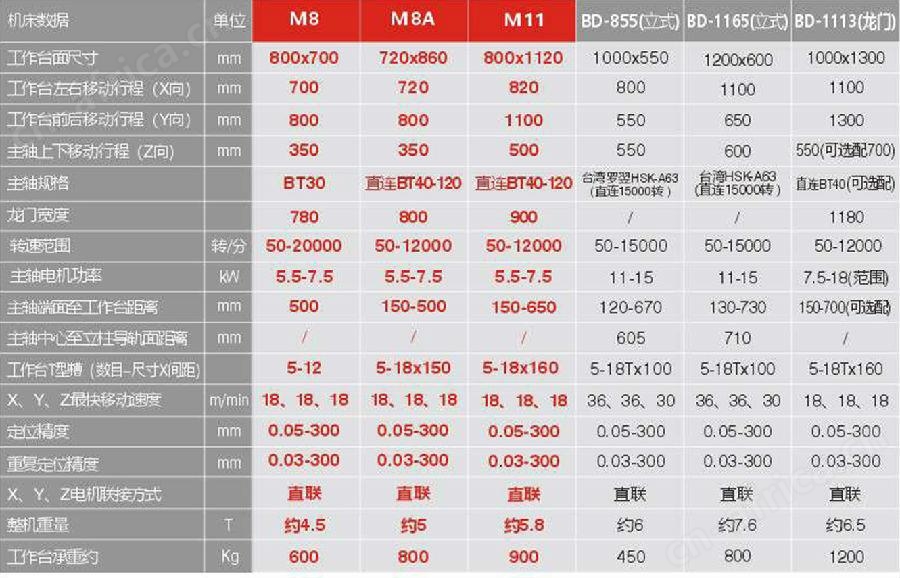

主要技术规格参数：
