模拟子钟说明

产品概述

SYN6102型低频时码子钟是由西安同步电子科技有限公司精心设计、自行研发生产的一种RCC（Radio Controlled Clock）无线电波钟，通过接收中国国家授时中心无线电波塔（位于河南商丘）所发射的北京标准时间无线电信号BPC（68.5KHz），电波钟走时准确，无累计误差。子钟带后备电池，停电时不显示，但内部时钟可连续运行1年以上，即1年内内恢复供电，可不必对时间进行校准。为用户提供精确、标准、安全、可靠和多功能的时间服务，可用于机场、火车站、地铁、体育馆、高校及金融系统需要显示标准时间的场所。

关键词：电波钟，无线子钟，模拟子钟，指针式子钟

产品功能

1) 以母钟建立时间参考； SYN6106型NB-IoT物联网子钟.png

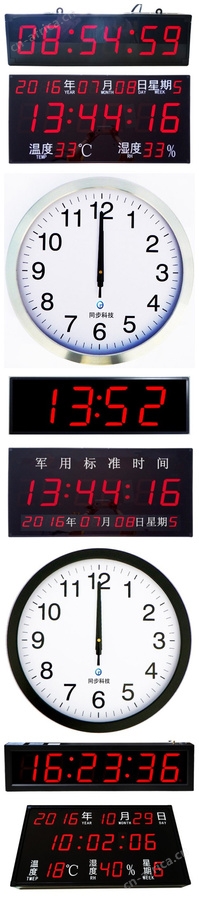

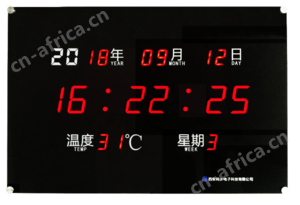

2) 显示内容：年、月、日、时、分、秒、星期、温湿度等；

3) 高亮数码管显示；

4) 可以检测每台故障，故障主动上报；

产品特点

a) 性价比高，应用广泛；

b) 授时精度高；

c) 抗力强；

d) 传输距离远：总线长度可达1000米；

e) 整体功耗小，采用无风扇设计，运行可靠稳定；

f) 告别传统电压驱动,大大延长LED发光管的寿命，保证系统长时间运行无明显发热、发烫现象；

典型应用

1) 智能化写字楼、高档生活小区等需要提供统一精确时间服务并集中控制时间的场合；

2) 电力厂

（站）和电

网中心调度

的时间统一系统及各种时间显示屏；

3) 医院、会议室等需要显示时间的场所；

4) 广电、机场、火车站、地铁、体育馆、高校及金融系统等场所。

技术指标

输入信号	接口方式			无线电BPC68.5K
显示	数显式	LED显示单元发光强度		≥200cd/㎡
		对比度		≥10：1
		LED显示屏可视视角		≥±65º
		LED显示屏MTBF		≥30000小时
		后备电池		≥8760小时
		显示内容（由尺寸确定）		年月日时分秒星期温湿度等
		独立计时精度		≤±0.2秒/天
	指针式	显示内容		时分秒
		独立计时精度		≤±0.2秒/天
		后备电池		≥8760小时
环境特性	工作温度			0℃～＋50℃
	相对湿度			20%～85%（不结露）
	存储温度			-30℃～＋70℃
供电电源	交流 220V±10%， 50Hz±5%
数显式尺寸	显示内容		数码管尺寸		外形尺寸
	一联：显示时分秒		2.3英寸		38010055mm （单面） 430140110mm（双面）
			3英寸		51012055mm （单面） 560160110mm（双面）
			5英寸		80017555mm （单面） 850215110mm（双面）
	二联：显示年月日时分秒星期		5+2.3英寸		75028055mm （单面） 800320110mm（双面）
	三联：显示年月日时分秒温湿度星期		1.8+1英寸		43028055mm （单面）
			2.3+1.8英寸		51028055mm （单面） 560320110mm（双面）
			5+2.3英寸		75040055mm （单面） 800440110mm（双面）
			8+5英寸		1600800100mm（单面）
指针式尺寸	显示时分秒		12英寸		直径30mm
			16英寸		直径40mm
			20英寸		直径50mm
			24英寸		直径60mm
选件	对时方式可选网口对时、RS232C对时、GPS接收机、GPS北斗双模接收机，CDMA接收机、避雷器，其它定制尺寸，根据客户要求定做类似产品。

电波钟信号接收范围：

从河南商丘发射站1500公里内为可正常接受信号范围，2000公里半径根据气象状况也可以接收。此一1500公里半径信号范围涵括了中国西半部人口密集的省份与都市。

电波信号受天气影响颇大，一般而言，白天各种电波干扰大较不容易接受到讯号，晚上干扰较少，比较容易接受到讯号。建筑密集地区由于电波障碍比较严重，也有可能接收不到。

地区	距离(公里)	收讯强度	地区	距离(公里)	收讯强度
南京	390公里	容易	武汉	450公里	容易
青岛	460公里	容易	太原	470公里	容易
天津	540公里	容易	北京	610公里	容易
西安	620公里	容易	杭州	630公里	容易
上海	640公里	容易	大连	730公里	容易
福州	990公里	普通	重庆	1020公里	普通
沈阳	1060公里	普通	兰州	1100公里	普通
厦门	1130公里	普通	成都	1160公里	普通
台北	1190公里	普通	贵阳	1200公里	夜间接收
广州	1280公里	夜间接收	香港	1360公里	夜间接收
高雄	1400公里	夜间接收	哈尔滨	1570公里	夜间接收
昆明	1600公里	夜间接收	海口	1700公里	夜间接收
拉萨	2300公里	夜间接收	乌鲁木齐	2600公里	夜间接收
