H42H/Y立式止回阀
产品特点：立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可
应用规范
设计制造按GB/T 12235-89
结构长度按GB/T 12221-89
法兰尺寸按JB/T 79-94 GB/T 9113-2000
检验标准按GB/T 13927-92
性能规范
| 阀体材料 | 公称压力(MPa) | 工作温度(℃) | 适用介质 | |
| 碳钢 | C | 1.6-6.4 | ≤425 | 水、油品、蒸汽 |
| 不锈钢 | P | 1.6-6.4 | ≤200 | 硝酸类 |
| R | 醋酸类 | |||
| 铬锦钍 耐热钢 | P1 | 1.6-6.4 | ≤550 | 石油 |
| P11 | ||||
| 铬钼钢 | I | 1.6-6.4 | ≤550 | 油品、蒸汽 |
主要零件材料
| 零件名称 | C | P | R |
| 阀体 | WCB或25 | 不锈钢 | 铬镍钛不锈钢 |
| 阀瓣、阀座 | 25+铬不锈钢 | 不锈钢 | 铬镍钛不锈钢 |

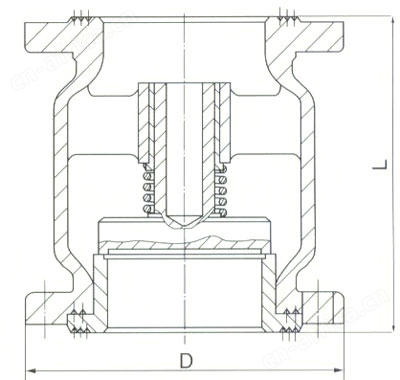

◆主要外形尺寸：
| 称压力 PN | 公称通径 DN | 主要连接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
PN2.5MPa主要连接尺寸及重量(单位:mm)
| 口径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| l | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
| H | 160 | 180 | 195 | 230 | 270 | 300 | 360 |
| Wt(kg) | 8 | 11 | 12 | 20 | 30 | 47 | 64 |
PN4.0MPa主要连接尺寸及重量(单位:mm)
| 口径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 160 | 185 | 210 | 240 | 300 | 340 | 420 |
| h | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
| Wt(kg) | 10.1 | 12.5 | 16 | 26 | 30 | 68 | 79 |
