Ⅰ/Ⅱ/Ⅲ工字钢滑车/电缆滑车

Ⅰ/Ⅱ/Ⅲ工字钢滑车/电缆滑车系列为起重机小车供电的一种导电形式。它有走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与电缆滑车同步，从而实现小车供电的目的。
ZYGHC型工字钢电缆滑车系列分为中载荷型、重载荷型和轻载荷型，因此滑车行走轮为Φ80、Φ63、Φ50的三种。承载能力<50~150kg，每类按托板层数分为单层、双层、三层，每类中有三种形式。首端为电缆牵引车，终端为固定挂线架，中间为电缆滑车，该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号，如用户采用12 14 16#或更大号数工字钢，可在订货时注明，本公司可成套供货。

一、ZYGHC型工字钢电缆滑车规格参数

三、ZYGHC型工字钢电缆滑车安装说明

1、固定挂线架安装好后，后边应焊一挡铁。
2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间垫以软橡皮，使其外径基 本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层、三层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整轨距的宽窄，出厂时按导轨①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×制造。 非标滑车按图纸加工制作。

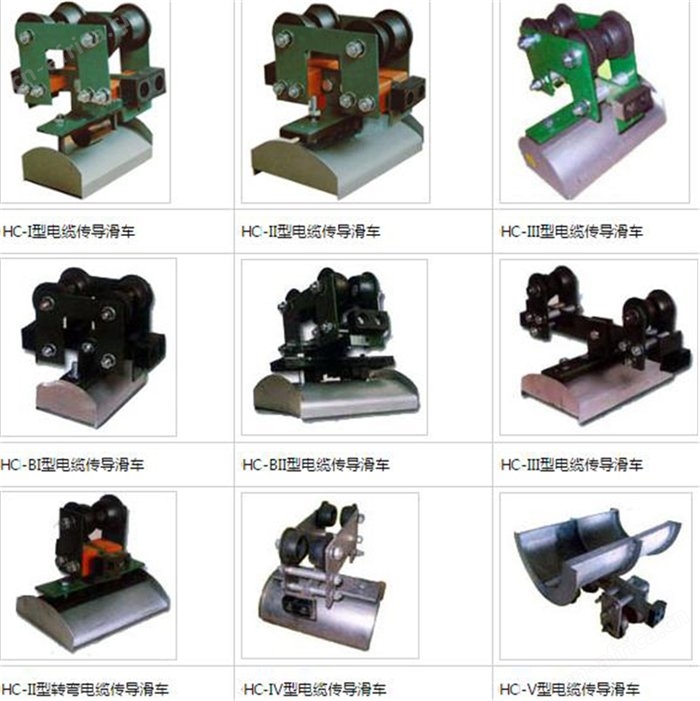

防爆工字钢电缆滑车产品图片

四、附：常规工字钢规格表
