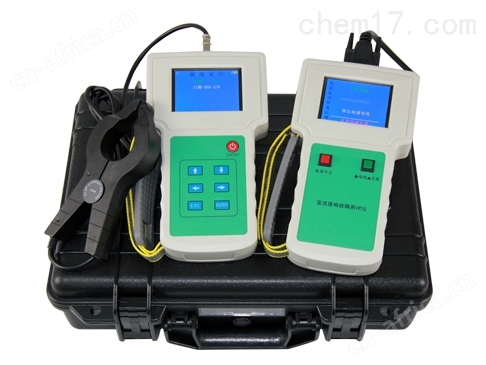

GH-6504直流接地故障查找仪

产品介绍

采用正弦信号相位超前处理技术和数据转移算法技术(*新砖利技术)研制生产。介于固定式和移动式两大类型之间,使用方法为移动式,性能为在线固定式,所以该仪器具有检测灵敏度高、抗干扰能力强、体积小、重量轻、使用方便等特点。查找直流系统接地故障时，不需要断开电源，可实现接地点定位。能检测直流系统接地电阻阻值，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。

GH-6504直流接地故障查找仪

产品别称：

直流系统接地故障查找仪

产品特点：

1、24V、48V、110V、220V直流系统共用一套直流接地探测器。
2、直流接地故障查找仪可以排除直流系统接地故障,现场分布大电容的干扰,准确无误地将故障锁定在*小范围内。
3、测量准确率:*。
4、信号输出功率：＜0.15W,内设限流保护，对继电保护、自动、操作回路没有影响，使用安全。
5、信号频率稳定度：±0.02HZ。
6、采用"心"型设计的钳口，大、小线共用，不用换钳子。
7、直流接地故障查找仪能适应交、直流串电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地。
8、不用安装，不用停电，不用摇绝缘，就能快速准确找到一点或多点接地位置。

技术参数：

1、适应环境温度：-10℃—+50℃。
2、直流系统母线电压范围：220VDC、110VDC、48VDC、24VDC。
3、定位仪工作电压：12V（锂电池工作）。
4、输出信号电压与频率：电压： 5VP-P ；频率：2.5Hz。
5、接地电阻检测范围：0—60 KΩ。
6、接地电阻测量精度：误差≤10％。
8、功耗：小于10W。
9、外型尺寸（长×高×深）：125×90×125（mm）。
10、重量：3.5㎏
注意事项:
1、在使用本仪器之前，请详细阅读本仪器的使用说明。
2、使用本仪器时，如果直流系统母线已有绝缘监测装置时，必须关掉或退出，以免干扰本仪器的测试。
3、使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不要自行拆卸
