详细介绍

TZL-2直流系统接地故障测试仪是新一代直流接地故障测试仪。该直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。

本装置以系统安全为首要前提，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

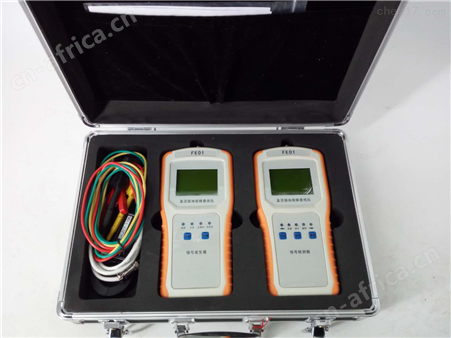

TZL-2直流系统接地故障测试仪

技术特点：

1．使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。

2．适用电压等级多。直流系统220V、110V、48V、24V都可以使用。

3．适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。

4．携带方便。信号接收器自带充电电池，无需外接电源便于随身携带查找接地点。

5．直流系统不断电查找接地点，不影响系统正常工作。

6．抗干扰能力强，克服了系统分布电容的影响。

技术参数：

1、信号发生器
输出信号频率：0.1Hz-20HZ ； 信号空载输出电压：±15V±5%
信号短路输出电流：≤100mA； 输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10% ； 体积：275×225×100mm

重量：2.Kg
2、信号接收器
信号电流检测灵敏度：0.5mA；

zui大输入电流：5毫安；

体积：195×100×30mm

重量：0.5Kg
3、整机

检测zui大电容：20μF；

检测zui大接地电阻：2 00KΩ
