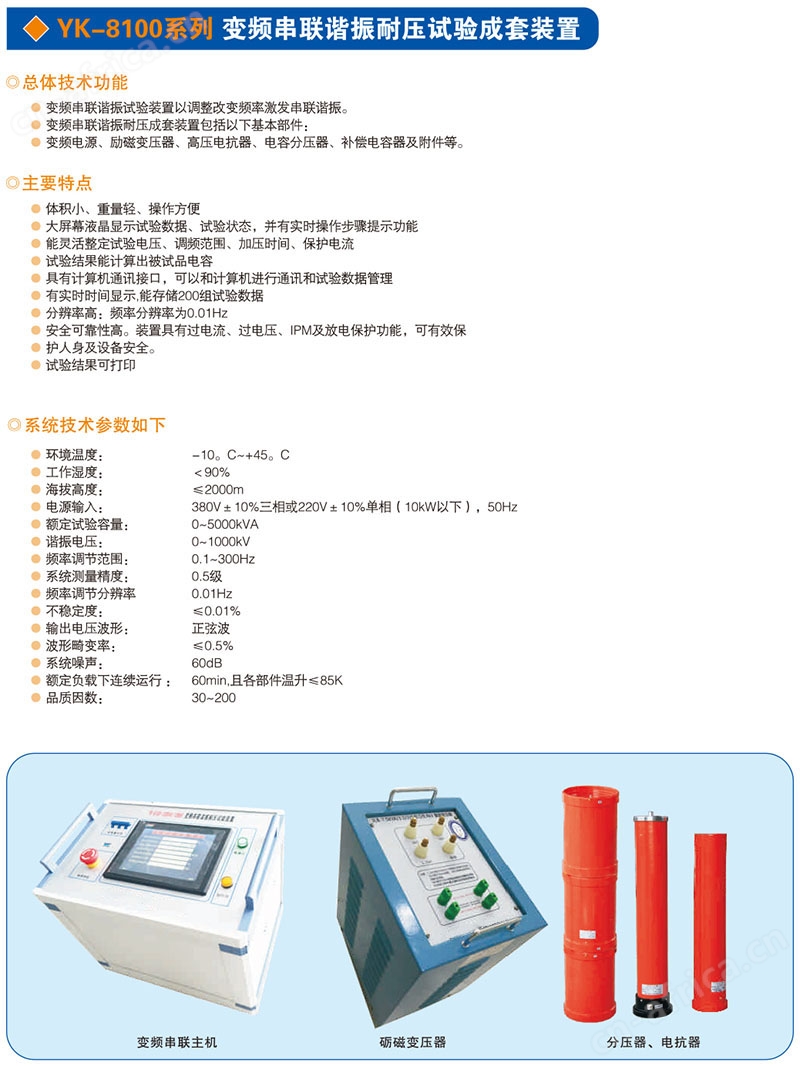

YK-8100系列变频串联谐振耐压试验成套装置产品介绍

◆总体技术功能
    ◇ 变频串联谐振试验装置以调整改变频率激发串联谐振。
    ◇ 变频串联谐振耐压成套装置包括以下基本部件：
       变频电源、励磁变压器、高压电抗器、电容分压器、补偿电容器及附件等。

◆主要特点
    ◇ 体积小、重量轻、操作方便
    ◇ 大屏幕液晶显示试验数据、试验状态，并有实时操作步骤提示功能
    ◇ 能灵活整定试验电压、调频范围、加压时间、保护电流
    ◇ 试验结果能计算出被试品电容
    ◇ 具有计算机通讯接口，可以和计算机进行通讯和试验数据管理
    ◇ 有实时时间显示,能存储200组试验数据
    ◇ 分辨率高：频率分辨率为0.01Hz
    ◇ 安全可靠性高。装置具有过电流、过电压、IPM及放电保护功能，可有效保护人身及设备安全。
    ◇ 试验结果可打印

◆YK-8100系列变频串联谐振耐压试验成套装置系统技术参数如下：
    ◇ 环境温度：-10℃+45℃
    ◇ 工作湿度：＜90%
    ◇ 海拔高度：≤2000m
    ◇ 电源输入：380V±10%三相（15kW以下）220V±10%单相（15kW以下），50Hz
    ◇ 额定试验容量：0~5000kVA
    ◇ 谐振电压：0~1000kV
    ◇ 频率调节范围：0.1~300Hz
    ◇ 系统测量精度：0.5级
    ◇ 频率调节分辨率0.01Hz
    ◇ 不稳定度：≤0.01%
    ◇ 输出电压波形：正弦波
    ◇ 波形畸变率：≤0.5%
    ◇ 系统噪声：60dB
    ◇ 额定负载下连续运行 ： 60min,且各部件温升≤85K
    ◇ 品质因数：30~200
