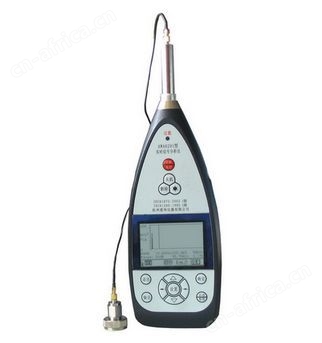

AWA6291实时信号分析仪，机器振动，人体，低频振动测量仪
AWA6291实时信号分析仪，机器振动，人体，低频振动测量仪概述：
当AWA6291配置不同加速度传感器和相应软件后，可用于机器振动、人体响应振动测量、住宅建筑室内振动测量和轨道交通引起建筑物振动测量。
特 点：● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值；
● 可进行积分测量，计算并显示振动的等效值；
● 可选配FFT分析和1/3 OCT分析。
特 点：● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值；
● 可进行积分测量，计算并显示振动的等效值；
● 可选配FFT分析和1/3 OCT分析。
AWA6291实时信号分析仪，机器振动，人体，低频振动测量仪主要技术性能：
| 参数 | 机器振动测量 | 人体响应振动测量 | 低频振动测量（新产品） | ||
| 软件配置 | 振动FFT分析软件包（S 6291－02406） 振动1/3 OCT分析软件包（S 6291－02305） | 人体振动分析软件包（S 6291－01107） | 低频1/3 OCT分析软件包（S 6291－01010） | ||
| 符合标准 | | GB/T 23716-2009（ISO 8041:2005） 全身振动测量符合ISO 2631标准，手传振动符合GB/T 14790.1（ISO 5349-1），GBZ/T 189.9 | GB/T 50355-2005 JGJ/T 170-2009 | ||
| 传感器 | AWA84106型压电加速度计，电荷灵敏度：≈2.5 pC/m·s-2 | 全身振动：三轴向座垫式传感器 手传振动：CA-YD-181或CA-YD-182 | AWA14400型压电加速度计，灵敏度:40 mV/ m·s-2，质量:550 g | ||
| 频率范围 | 加速度：2 Hz ~ 20 kHz 速度：2 Hz ~ 1.5 kHz 位移：2 Hz ~ 200 Hz | 全身振动：0.5 Hz～80 Hz 手传振动：8 Hz～1 kHz | 0.63Hz～250 Hz±1 dB | ||
| 测量范围 | 加速度：0.05～5000 m/s2 速度：0.5～50000 mm/s 位移：5 μm～500 mm | 全身振动：48 dB～158 dB（以10-6 m/s2为参考） 手传振动：100 dB～190 dB（或0.1 m/s2 ～3160 m/s2） | 总值振级：48 dB～158 dB（以10-6 m/s2为参考）； 1/3倍频带振级：40 dB～158 dB | ||
| 频率计权 | 加速度a，速度v和位移s | 全身振动：并行Wb、Wc、Wd、We、Wj、Wk、Wm 手传振动：Wh、BL（带限） | | ||
| 检波器 | 并行有效值、峰值、峰峰值 | 并行有效值、峰值 | 并行有效值、峰值 | ||
| 时间平均方式 | 并行（同时）指数平均、线性平均 | ||||
| 时间平均常数 | 125 ms、1 s、8 s | ||||
| 主要测量指标 | FFT分析：对机器振动信号进行实时512点实时FFT分析（可看到200条谱线），加速度、速度、位移测量。 1/3 OCT分析：测量机器振动的加速度、速度和位移的，12.5 Hz~16 kHz中心频率下的1/3 OCT频带加速度、速度和位移值。 | 全身振动测量：并行（同时）频率计权Wb、Wc、Wd、We、Wj、Wk、Wm和时间平均的瞬时值、zui大值、zui小值、等效值、累计分布值等。 手传振动测量：并行（同时）频率计权Wh、BL（带限）的瞬时值、zui大值、zui小值、等效值、4小时等效值、8小时等效值 | 1/3 倍频带的振级、WZ，WK计权振级，总值振级及用户自定义频率计权振级 1/3 倍频程数字滤波器的中心频率0.63 Hz～250 Hz | ||
| 显示分辨率 | 4位有效数 | 0.01 dB | |||
| 基本测量误差 | 5 %（15.92 Hz为参考频率） | 0..5 dB（参考频率处） | |||
| 显示器 | 240×160点阵LCD显示器，有LED背光 | ||||
| 积分测量时间 | 1 s到24 h分档或任意设定 | ||||
| 级线性范围 | 大于90 dB | ||||
| 采样频率 | FFT：48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz | 全身振动测量：750 Hz； 手传振动测量：12 kHz | 750 Hz | ||
| 数据存贮 | zui多12288组，也可将测量结果转存到U盘 | 64 kB的FLASH可以保存128组测量结果，也可将数据转存到U盘中 | |||
| 输出接口 | RS 232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果； mini B型USB接口。符合USB1.1，兼容USB2.0，可读出测量结果到PC机，也可通过此接口将仪器内的数据转存到U盘中 | ||||
| 工作电源 | 6节LR 6 碱性电池或可充电电池，可连续使用12小时以上，也可使用5V外接电源，，电流不大于150 mA | ||||
| 尺寸 | 260 × 90 × 38 （mm） | ||||
| 质量 | 0.5 | 0.5 kg | 主机：0.5，加速度传感器：0.55 | ||
| 工作环境 | 工作温度：-10 ℃～50 ℃，相对湿度：25 % ～90 % | ||||
