温度采集仪，多通道温度记录仪，数据采集仪

此款产品，功能替代老型号TP9000系列！

温度采集仪，多通道温度记录仪，数据采集仪简介：

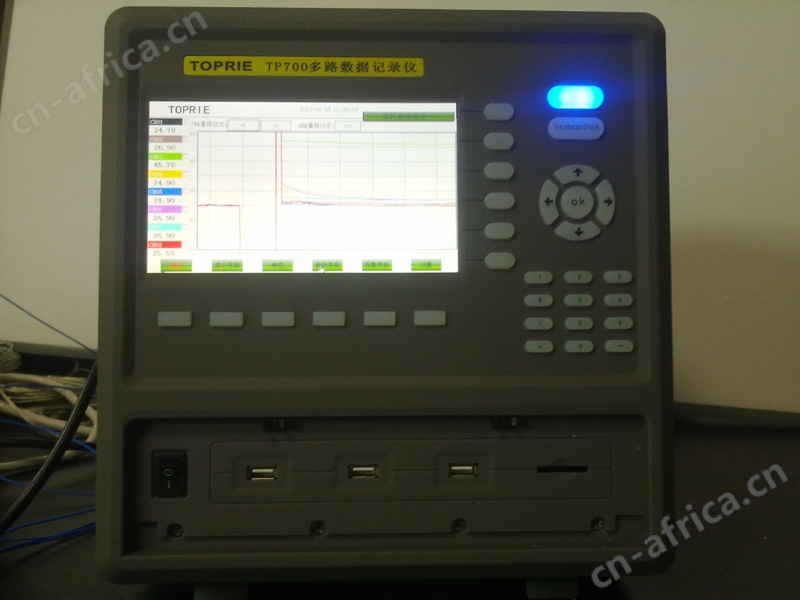

TP700系列触控无纸记录仪配备触摸彩色7寸（另有10寸）TFT液晶显示屏，主机可达64个通道，分为4，8，16，24，32，40，48，56，64个通道，多种数据（电压，电流，温度，湿度，压力，液位，流量，震动，频率，转速，功率等）记录、采集、控制、翻业、书写、比较实现直观操作；只有一个电源开关，没有任何按键，全部采用触控方式进行操作，比传统无纸记录仪的操作要更方便；可选配锂电池进行供电（另外购买），方便现场使用；与Ipad2一样质感的触摸屏无纸记录仪，业界zui薄，zui轻zui的一款数据记录仪。

TP700系列触控无纸记录仪可以自由拆卸和安装的输入输出单元模组，支持热插拔，就是仪器主机不用关机也可以拆装后面的采集模组，对仪器主机不会造成任何影响。通道间隔离，隔离电压达500V；在测温方面可以对表面带电的产品进行温度检测（500V以内），同时具有温升测试功能。支持USB 2.0（局域无线传输，3G，GPRS无线，蓝牙,zigee无线通讯，远程485，以太网）括号内可选。

TP700系列触控无纸记录仪将主体单元和测试单元的结构发挥到了极至，实线了业界zui薄zui轻。在新增设备时可以减少操作盘无用空间。另外在使用过程中需要更换记录器也不需要担心空间不够。获得环境基准IP65审查。根据记录器的设置环境不同，有可能暴露于油，灰尘，和水份之下，而TP700系列可以在这样的环境下正常使用。

输入部为8CH的单元类型。可以根据使用的数量架构系统，避免空间的财力的浪费。主机本身zui多可以扩展到8组单元合计64CH，还可以通过仪器背面上部的外接模组接口进行多通道无的扩展。而且购买之后我们还可以提供灵活的设计和变更服务，比如您现在购买的以后需要增加通道只需要再购买所需要数量的模组即可以直接使用。测试输入单元可以自由拆卸，可以减少设置配线的时间。

TP700系列触控无纸记录仪主机zui多可以输入64个通道通过外接模组可以无限扩展

TP700系列触控无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。本产品吸纳了各种国内外无纸记录仪的优点，应用的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

本产品配置丰富,可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

本产品主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：

可配备不同类型的智能通道板，根据应用要求选择。

内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为70M字节,8通道时若10秒记录一次可记录90天，zui快1秒记录一次所有通道的数据。

应用领域：

1．SMT行业温度数据监控；
2．电子设备厂温度数据监控；
3．电子产品的温度数据监控；
4．冷藏库温度监测；
5．药厂GMP监测系统；
6．环境监测；
7．电信机房监控；
8．仓库温度监测；
9．过程温度监测；
10．啤酒生产；
11．空调监测；
12．石油仪器设备；
13．机房环境监测工程；
14．库房环境监测工程；
15．塑料机械设备数据监控；

16. 高校等做实验；

17. 菜棚的温湿度监测等等。

功能特点：

本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：

无笔、无纸记录，日常维护工作量非常小，运行费用低；

采用高亮度彩色7寸TFT液晶屏，CCFL背光、画面清晰；

采用ARM微处理器，可同时实现zui多64路信号采集、记录、显示和报警；

自带70MB大容量的FLASH闪存芯片，存贮历史数据，掉电丢失数据；

它同时具有电压、电流记录功能：可测0-20mA的电流，0-10V的电压；

全隔离输入，可同时输入多种信号，无需更换模组，通过软件组态即可；

显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999；

可以组态、显示工程位号，工程单位，有流量累积；

具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12路继电器报警输出；

可组态8点变送输出，光电隔离，误差小于±0.2% F•S；

显示精度高，基本误差为±0.2% F•S；

温压补偿支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

内置GB2312汉字库，使用全拼输入法输入；

配备标准四个USB接口，用U盘将历史数据转存快捷方便；还可接入键盘鼠标；

标准串行通讯接口，带光偶隔离的RS485和RS232C；

支持标准ModBus RTU通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；

采用高品质的开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

提供变送器DC 24V隔离配电；

通过EMCIII级，保证仪表在恶劣的环境中正常工作.

仪器本身标准配置为：1.5米长K型热电偶，温度范围： 0-500℃，其他特殊要求定货前敬请说明.

TP700系列触控温度记录仪可以根据自己的需要选择7种不同类型的热电偶及热电阻来测试温度。

-7种类型的热电偶（可选）

J : 0 ～ 760℃

K : -50 ～ 1370℃

T : -100 ～ 400℃

E : 0 ～ 1000℃

R : 500 ～ 1750℃

S : 500 ～ 1750℃

B : 500 ～ 1800℃

PT100热电阻 -100 ～330℃

产品选型：

序号	型号	zui多路数	温度范围	显示	U盘接口与RS232接口
1	TP700-4	4	7种热电偶	一屏	有
2	TP700-8	8	7种热电偶	一屏	有
3	TP700-16	16	7种热电偶	一屏	有
4	TP700-24	24	7种热电偶	一屏	有
5	TP700-32	32	7种热电偶	一屏	有
6	TP700-40	40	7种热电偶	一屏	有
7	TP700-48	48	7种热电偶	两屏	有
8	TP700-56	56	7种热电偶	两屏	有
9	TP700-64	64	7种热电偶	两屏	有

显示：

7.0寸彩色TFT显示屏

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

仪器基本误差小于±0.2%F•S，数字显示范围-9999~19999

测量分辨力：1/60000，16位AD转换器

实时曲线记录间隔1秒~9999秒步进设置，对应整屏曲线时间30秒~300分

追忆曲线记录间隔从1秒到9999秒连续设置

可设置各点报警功能。

输入信号：

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择；隔离输入，无需跳线器。

直流电流：（4~20）mA，（0~10）mA，（0~20）mA

直流电压：（1~5）V ，（0~5）V（0~10）V, （1~10） V

热电阻：Pt100（三线制）

热电偶：K，S，R，B，N，E，J，T，cu50

温湿度：选配2305温湿度探头可以直接测试（温度-20到110度）（湿度20%到98%）

其它输入信号或分度号需在订货时注明。

外供电源：

DC 24V电源：用于给变送器供电，zui大负载能力≤200mA；（可选配锂电池供电）方便现场操作。

通讯打印接口（选配功能）

光电隔离

支持USB 2.0 （局域无线传输，3G，GPRS无线，蓝牙,WIFI, 远程485，以太网）括号内可选。

通讯速率9600，19200，57600，115200通过设定选择

配套测试软件，提供组态软件和应用软件

可选Modbus RTU通讯协议与上位机通讯

电源条件：

AC 220V供电的仪表：AC 85~265V，功耗小于25VA

DC 24V供电的仪表：24V±10%，功耗小于25VA

注：实际功耗与仪表采集模组数量有关

环境及其他：

工作温度范围：-10℃~50℃

储藏温度范围：-20℃~70℃

工作湿度范围:低于85%R.H，无结露

仪表的重量：约4.0Kg

外形尺寸：288288182mm（长宽深）；开口尺寸：280280mm;±1mm

为确保安全，接线必须在断电后进行。

交流供电的仪表，其（PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。
