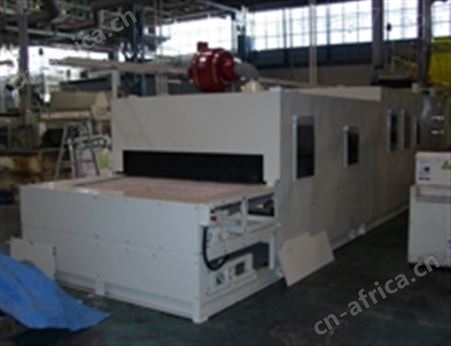

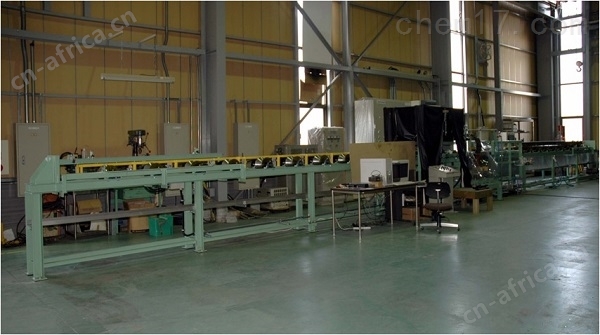

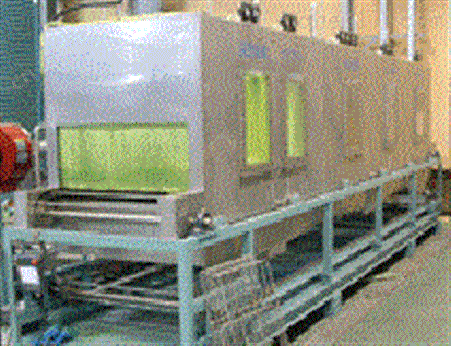

日本MARKTEC全自动方坯磁粉探伤设备S-LM
uper Line Magna
本设备通过CCD摄像头读取搬送中的方坯表面的缺陷信息，并进行图像处理，
同时向上下位机输出缺陷图集，并对缺陷部位进行打标的全自动磁粉探伤系统。
特征：
● 探伤工序中安设有摄像头，自动进行图像处理和缺陷打标，可有效削减操作人员数量。
● 同时检测出L方向、T方向的缺陷，检测效率非常高效。
● 缺陷图集是以方坯的长度方向（L）100mm、圆周方向（T）20mm为单位进行分割输出。
● 探伤速度高可达40m/min。
| 主要规格 | |
| 对象 | 碳钢、低合金钢、特殊钢 |
| 尺寸（截面） | □100mm～160mm（棱部R15～25mm） |
| 搬送速度 | MAX：40m/min |
| 磁化方式 | 采用磁轭法和线圈法的复合磁化方式 |
| 探伤剂 | 湿式荧光磁粉 |
| 对象缺陷 | 裂缝、结痂等磁粉探伤可检测出的自然缺陷 |
| 缺陷检测精度 | 裂缝：0.3D×5Lmm以上的L方向缺陷 结痂：0.3D×5mm以上 |
| ※ 可自动设定的2段式 | |
| 打标颜色 | 平面部：白色 棱部：红色 |
| 打标尺寸 | 打标单位：约15mm（T）×100mm（L） |
| 电源 | AC400/440V士10％ 约300KVA 3Φ |
| 气源 | 0.4MPa以上 2.0Nm3/min |
| 水源 | 工业水（50L/min） |
| 主要标准机器的构成 | |
| 磁悬液喷淋设备 | 磁悬液喷淋：喷嘴喷淋方式 |
| 喷淋均匀化：使用鼓风机吹气，以扩大覆盖面 | |
| 磁化装置 | 约1100L×1050H×860Wmm |
| CCD摄像头 | 44W×44H×478Dmm |
| 图像处理器 | 800W×1100H×600Dmm |
| 清洗设备 | 约800L×1200H×700Wmm |
| 磁悬液搅拌回收液槽 | 约2000L×1500H×1000Wmm （容量：500L×2） |
| 磁悬液调配槽 | 约1000L×1200H×1000Wmm （容量：500L) |
| 鼓风机 | 3.75kW AC200V 3Φ |
| 紫外线探伤灯 | 高强度Super Light E-150 |
| 打标设备 | 平面部：M-20S 棱部：M-30S |
探伤工序：日本MARKTEC全自动方坯磁粉探伤设备S-LM
