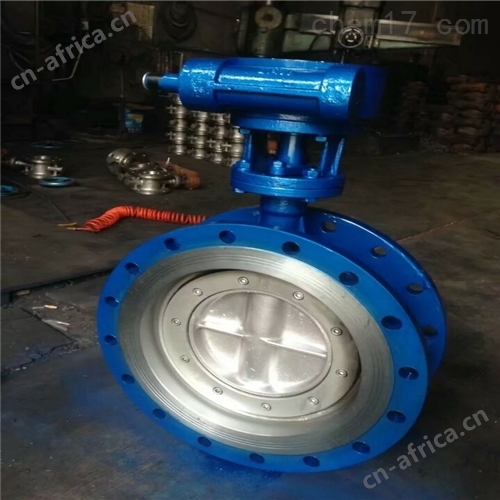

TD341W圆型通风蝶阀产品介绍：
采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。圆形通风蝶阀是一种关闭件为圆形阀瓣或碟板的调节阀门，主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。　
圆形通风蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于全开启位置时，蝶板厚度是介质流经阀体时单一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　　
采用金属密封的蝶阀一般比弹性密封的蝶阀寿命长，但很难做到全密封。金属密封蝶阀能适应较高的工作温度，弹性密封蝶阀则具有受温度限制的缺陷。

应用范围：

适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。在管道中一般应当水平安装。

结构特点：
1、设计新颖、合理，结构*，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响

标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

主要技术参数

零件材料与工况：

密封材料选用和适用温度

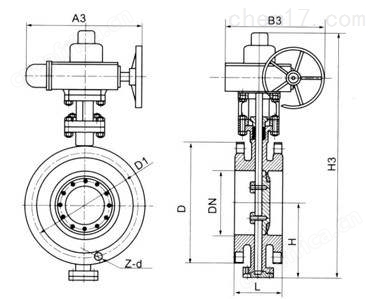

外形尺寸

通风蝶阀用以连通管道、启闭或调节介质流量。用途介绍：通风蝶阀密封材质采用与阀体相同材料加工成密封圈，驱动方式有手柄、涡轮、伞齿轮、电动、气动等。可以根据客户需要选定。，其适用温度随阀体选材而定，通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用
d是蝶阀代号，3代表蜗轮的传动方式，4代表结构为法兰式，1代表直通式。1代表一公斤强度压力，c代表铸钢材质。

TD341W圆型通风蝶阀安装说明
　　1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。
　　2、根据介质流动方向进行安装;优先考虑卧式安装。
　　3、通风蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。
　　4、通风蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。
　　5、阀门与管道连接时，要求管道上使用对焊钢法兰或通风蝶阀法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈的有效密封面。
　　6、通风蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。
　　7、阀门在使用时，如发现故障，应立即停止使用。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的蝶阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
