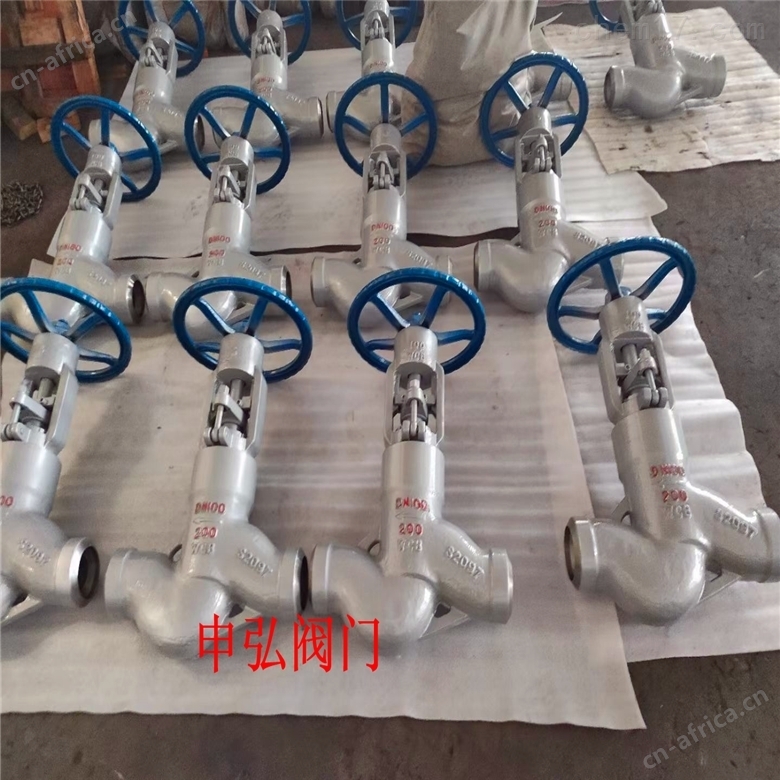

【电站截止阀J61Y】简介

“电站阀"也称电站阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。电站截止阀适用介质：水、蒸气等非腐蚀性介质。与其他阀门产品相比的特点是高温高压，*的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。J61H、J61Y 型 PN200~PN320 高温对接焊适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质。

产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠

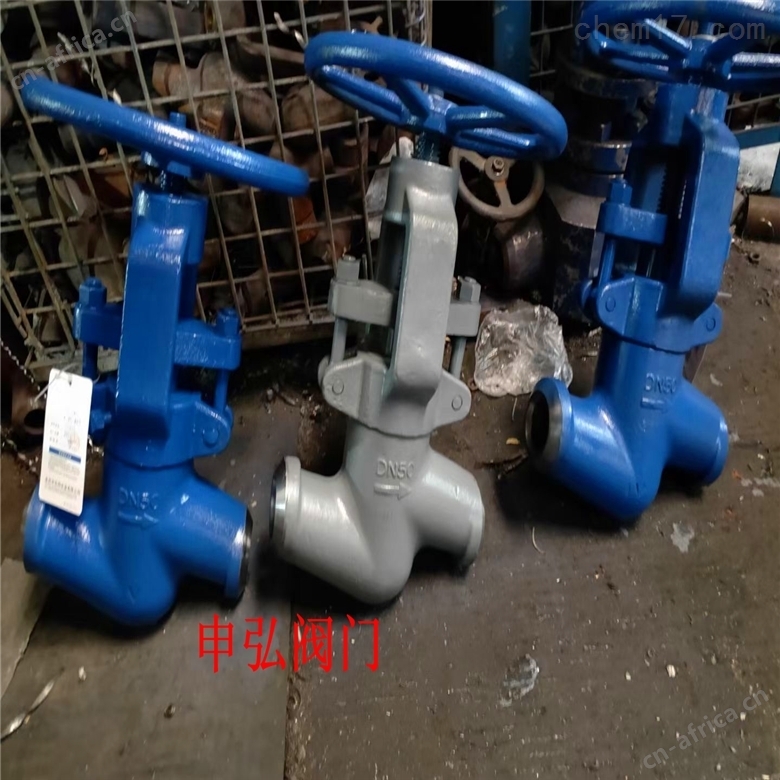

结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用slite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作

性能参数

型号		J61H-200V			J41Y-200V
工作压力（MPa）		19.6	15.58	6.96	19.6	15.58	6.96
适用温度（℃）		≤200	≤450	≤570	≤200	≤450	≤570
适用介质		水、蒸汽等
材料	阀体、阀盖	铬钼钒钢
	阀瓣	铬钼钒钢＋堆焊硬质合金
	阀座	铬钼钒钢＋堆焊硬质合金
	阀杆	铬钼钒钢

执行标准

设计标准：JB/T 3595/E101

结构长度：JIS E101

对焊端：ANSI B16.25

试验与检验：JIS E101

压力-温度：JB/T 3595

产品标识：GB/T 12220

供货规范：JIS E101

JBT 3595-2002电站阀门一般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

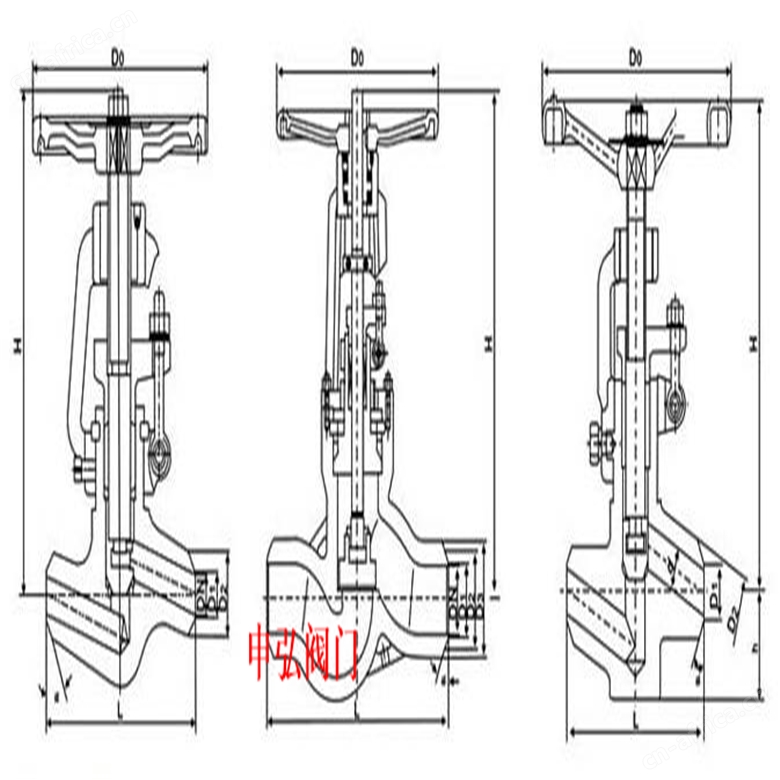

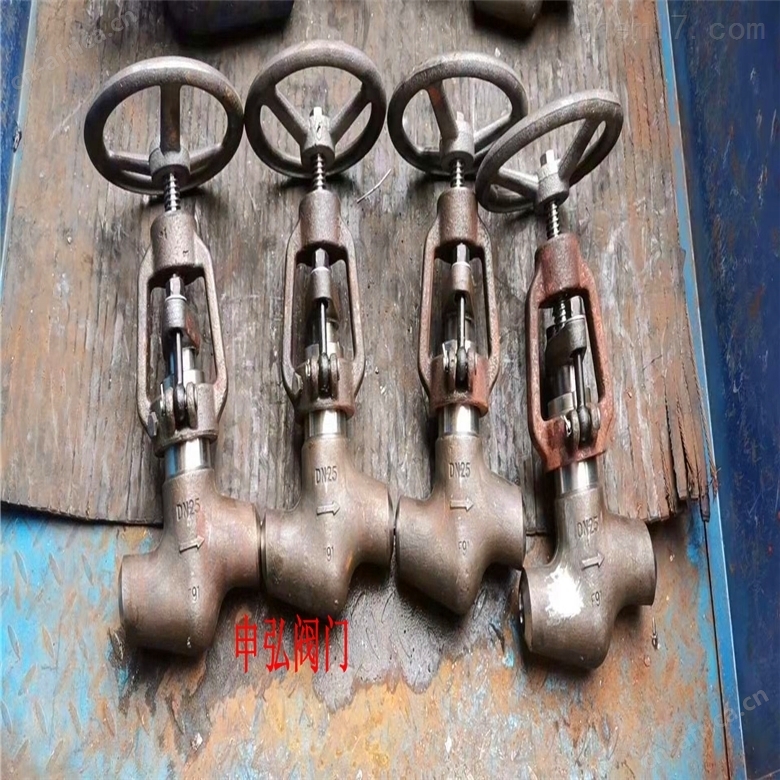

主要外形和连接尺寸

公称通径DN		主要外形尺寸和连接尺寸（mm）							重量（kg）
公称通径DN		L	D1	D2	D3	α	H	Do	重量（kg）
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10		120	12	25	/	37.5	185	140	2.8
15		150	17	36	/	37.5	247	200	7.5
20		135 170	22	42	/	37.5	248	200	9
25		135 170	26	42	/	37.5	248	240	9.5
32		170 180	31	44	/	37.5	248.5	280	15
40		230	38	60	/	37.5	440	280	23
50（1）		250	50	82	/	32	450	320	60
50（2）		320 350	50	82	/	32	450	320	64
65		370 260	69	100	110	32	669	400	74
80		400 430 470	84	108	130	32	669	450	112.5
100		455 560	107	144	165	32	755	500	178.5
注：DN50为两种结构
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10	120	120	12	28	/	37.5	189	140	3
15	150	150	17	40	/	37.5	250	200	9
20	135 170	135 170	22	46	/	37.5	252	200	11
25	135 170	135 170	26	46	/	37.5	254	240	13
32	170 180	170 180	31	49	/	37.5	254	280	17
40	230	230	38	60	/	37.5	440	280	23
50（1）	250	250	50	90	/	32	453	320	68
50（2）	320 350	320 350	50	90	/	32	455	320	72
65	370 260	370 260	69	104	110	32	630	400	83
80	400 430 470	400 430 470	84	110	140	32	672	450	118
100	455 560	455 560	107	148	170	32	761	500	185

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。
