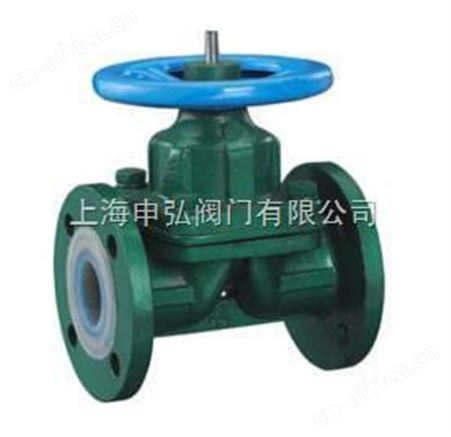

G41F46衬氟隔膜阀概述：

是一种特殊形式的、具有截断功能的阀门，其吝惜闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。

结构特点：
1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质*隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2.利用FEP（Teflon）氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。

G41F46衬氟隔膜阀基本型号：

手动	G41F3	直流式	G45F3
	G41F46		G45F46

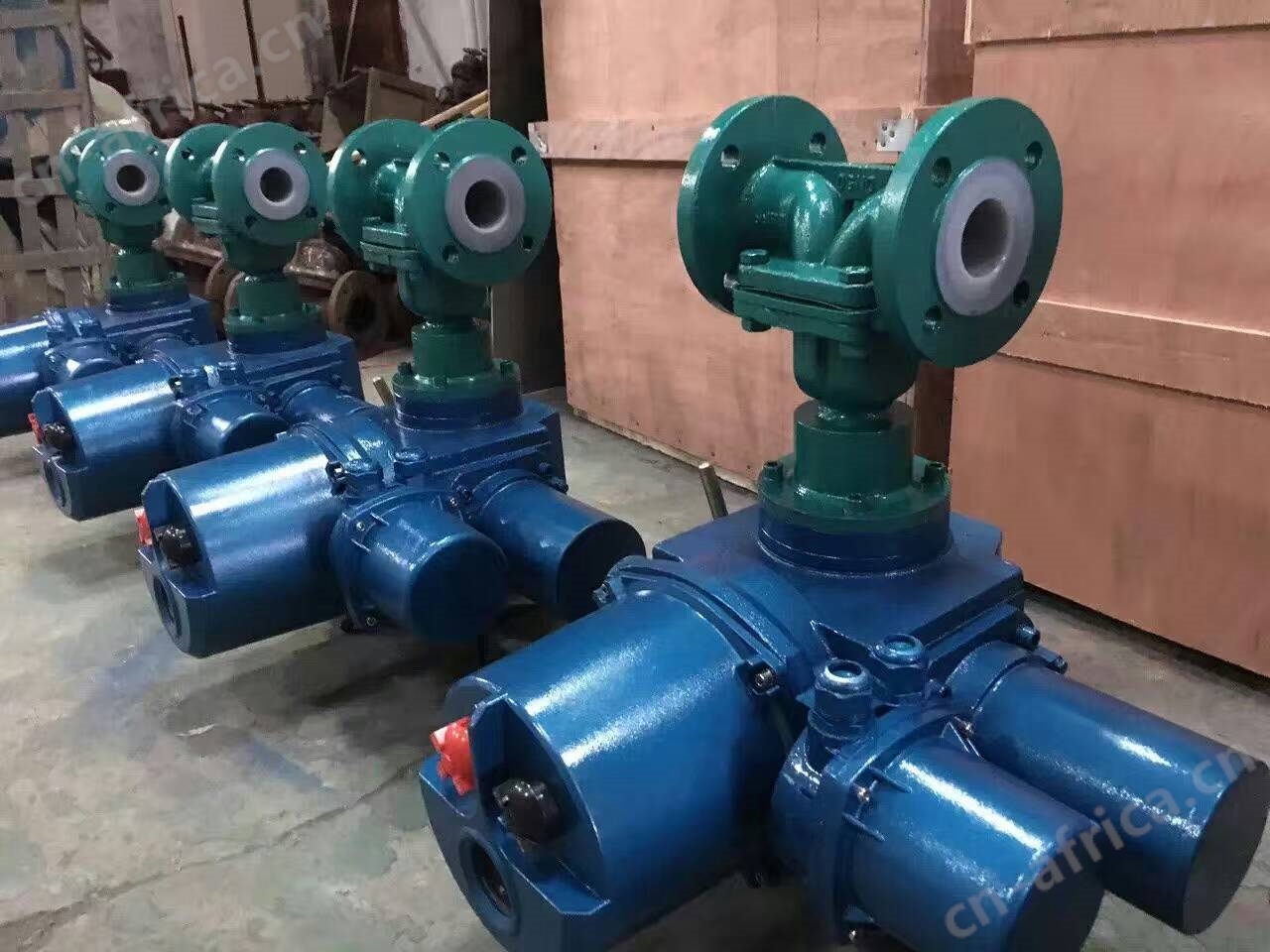

气动	Q641F3	电动	Q941F3
	Q641F46		Q941F46

G41F46主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性F4）
4	隔膜	FEP（F46）/CR（氯丁橡胶）、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

衬氟阀门是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP（F46）和PCTFE（F3）等氟塑料，可以适用于各种浓度的硫酸、盐酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路，但衬氟阀门受温度的局限比较大（只适用于摄氏-50℃～150℃之间的介质），能够制作内衬氟塑料的阀门有：衬氟蝶阀、衬氟球阀、衬氟截止阀、、衬氟闸阀、衬氟旋塞阀等。

衬氟阀主要衬里材料聚全氟乙烯 FEP （F46）

适用介质：

任何有机溶剂或试剂，稀或浓无机酸，碱，酮，芳烃，氯化烃等。

使用温度：

-85~150

特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性

高，有*的耐候性和辐射性。

聚三氟乙烯 PCTEF （F3）

适用介质：

各种有机溶剂，无机腐蚀液（氧化性酸类）

使用温度：-195~120

特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

聚丙烯： RPP

适用介质：无机盐类的水溶液，无机酸类，碱类的稀或浓溶液。

使用温度：-14~80

特点：zui轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

聚氯乙烯: 硬质）PVC

适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

使用温度：0-55

特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接

及粘合，价格较低。

聚四氯乙烯 PTFE（F4）

使用介质：强酸，强碱，强氧化剂等。

使用温度：-200~180

特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是*的自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚偏氯乙烯 PVDF（F2）

使用介质：耐大多数化学药品和溶剂，

使用温度：-70~100

特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，zui大特点是韧性好，易成型。

聚烯烃：PO

适用介质：各种浓度的酸碱盐及某些有机溶剂。

使用温度：-58~80

特点：是目前世界的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。

G41F46衬氟隔膜阀技术规范：

设计标准	GB12239
结构长度	JB1688/GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动、常闭型、常开型

G41F46衬氟隔膜阀主要外型和连接尺寸：

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT（kg）
DN（mm）	NPS（inch）	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345
