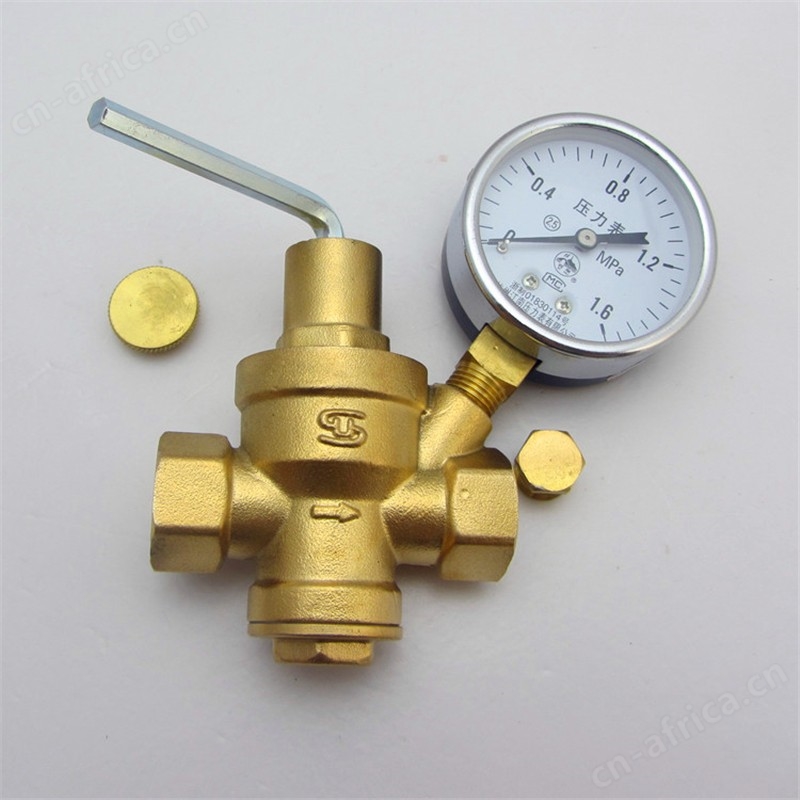

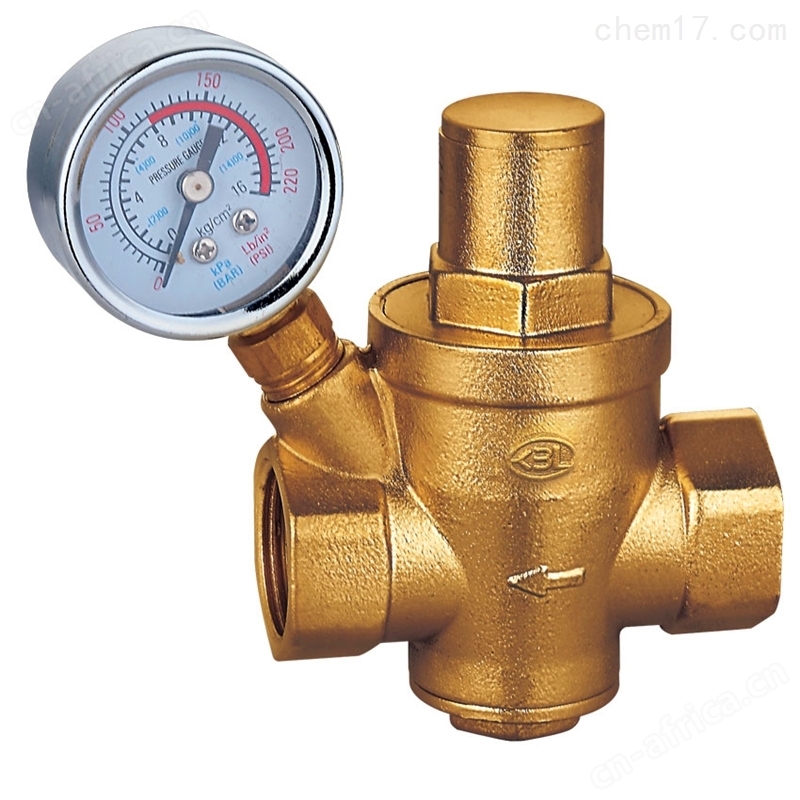

YZ11X带表铜支路减压阀 产品说明

本发明涉及隔膜式减压阀，特别涉及一种用于水系统支路的支路减压阀。本发明实施例的有益效果是相比现有技术中缺乏支路减压装置，本发明所述的 支路减压阀采用了主要包括阀体、与阀体分体连接的调节底座和阀帽、以及设置在调节底 座和阀帽之间并穿过阀体的感应调节装置的结构，能够根据需要自动降低管路的工作压 力，可将支路减压阀前管路中较高的水压减少至支路减压阀后管路所需的水平，有效保证 支路终端装置的安全运行；同时，当进水口压力大于所述支路减压阀设定的压力值时，所述 支路减压阀关闭，直至支路减压阀出水口有水流出时所述支路减压阀开启，进入新的工作状态。

水用减压阀主要用于各种建筑给水系统、消防系统、空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。

三、支路减压阀特点

1、采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。

2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。

3、出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。

4、水力特性，压力损失小，减压比可达成10：1以上。

5、可满足多种减压要求，特别适用于支管减压系统。

四、支路减压阀工作原理

　　出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。

流量系数

主要技术参数和性能指标

注：壳体试验不包含膜片和阀盖

主要零件材质

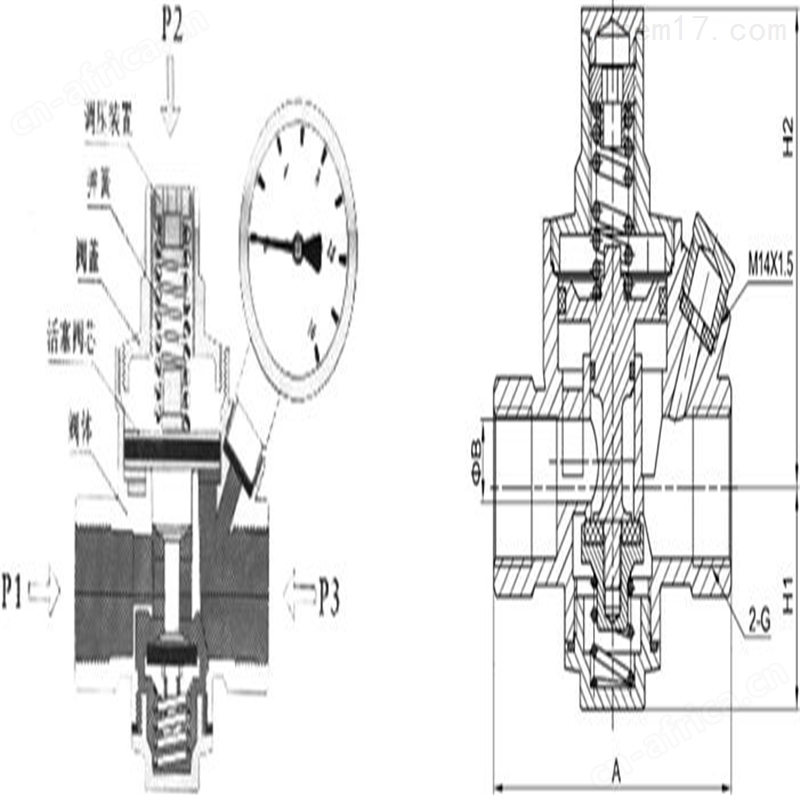

YZ11X带表铜支路减压阀连接尺寸

为了实现上述目的本发明实施例采取的技术方案是一种支路减压阀，包括阀体、 与阀体分体连接的调节底座和阀帽、以及设置在调节底座和阀帽之间并穿过阀体的感应调 节装置，所述感应调节装置包括设于所述调节底座及所述阀体之间的隔膜片、跟随所述隔 膜片做直线运动的调节机构、以及设置在所述隔膜片上方并驱动所述隔膜片升降的驱动机 构，所述感应调节装置与所述调节底座及所述阀帽之间形成水流通道，通过所述隔膜片感 应水压的高或低、同时上升或下降，从而带动所述调节机构上或下的移动来调整所述支路 减压阀的开度大小和启闭。

使用说明

①减压阀的前后必须装有压力表，方便查看前后压差；减压阀的前后必须装有关断阀，便于调试检修用；
    ②减压阀前端应加装过滤器，防止异物卡住减压阀，影响减压阀的正常工作；
    ③在介质工作温度比较高的场合，一般选用先导活塞式安全阀；
    ④在介质为空气或液体的场合，一般选用直接作用薄膜式减压阀；
    ⑤为调试、维修方便，减压阀应安装在水平管道上；

五、支路减压阀可能出现的故障原因

1、霜冻损坏，在寒冷地区应注意保温。

2、水流方向装错，减压阀变成止回阀，出口压力为0。

3、弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。

4、旁通管漏水，使P2偏离设定值，鉴于本减压阀*的可靠性和耐久性，建议不安装亮度通管为宜。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
