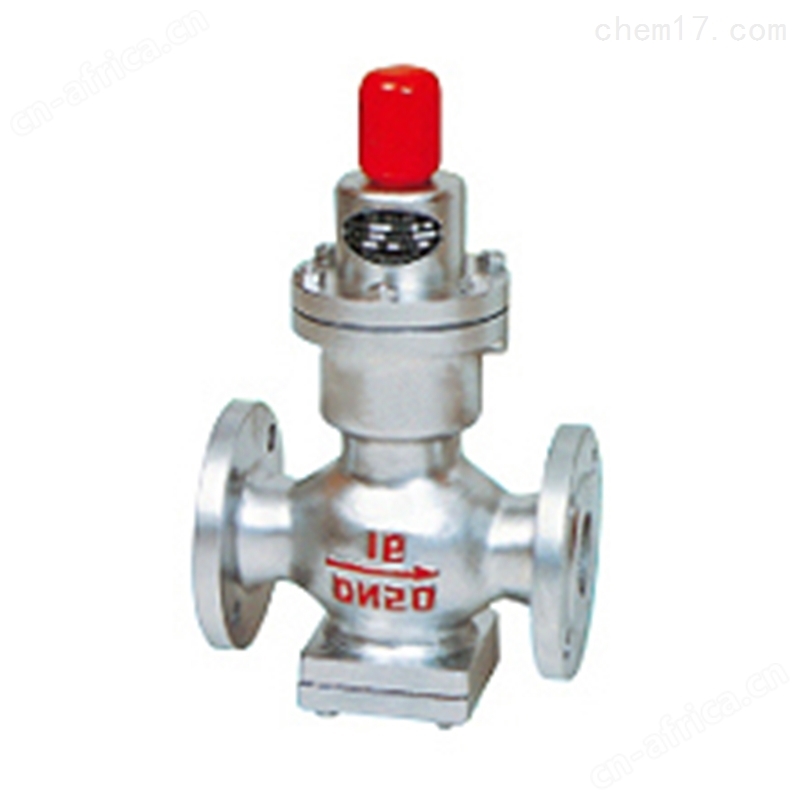

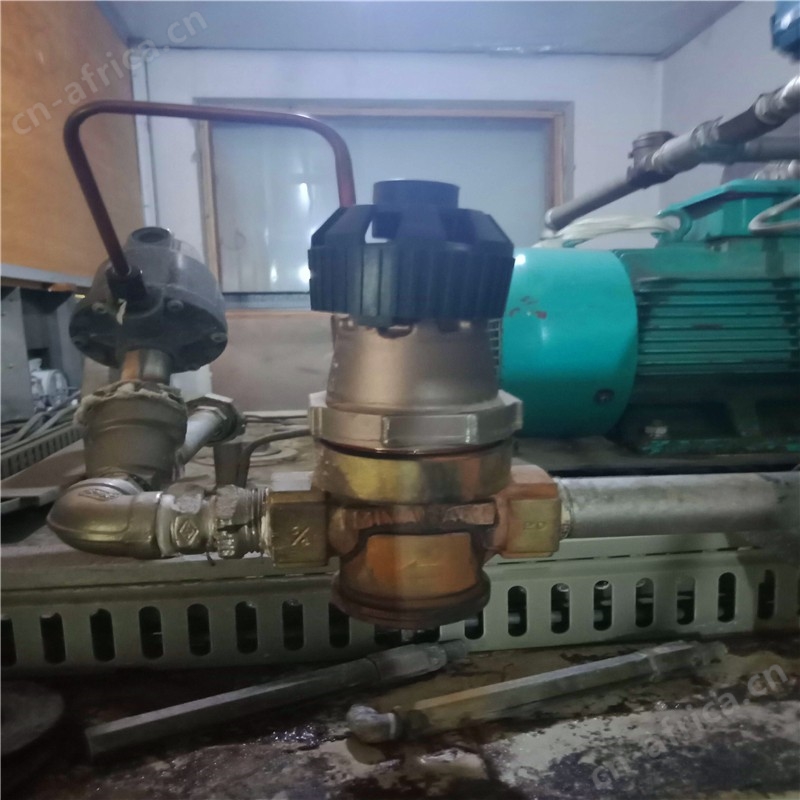

Y44H直接作用式波纹管零泄漏减压阀 产品说明

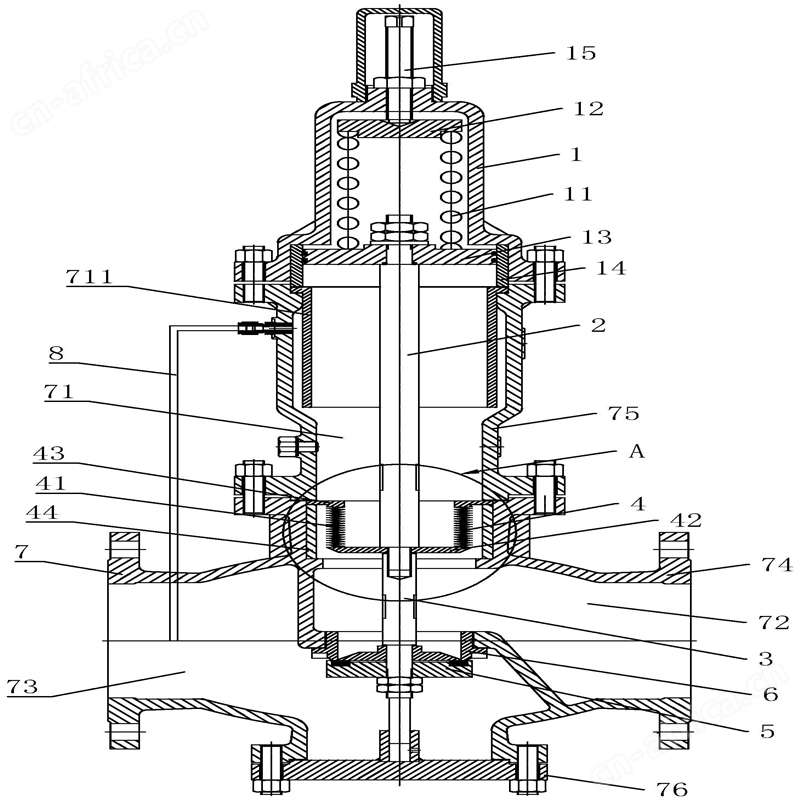

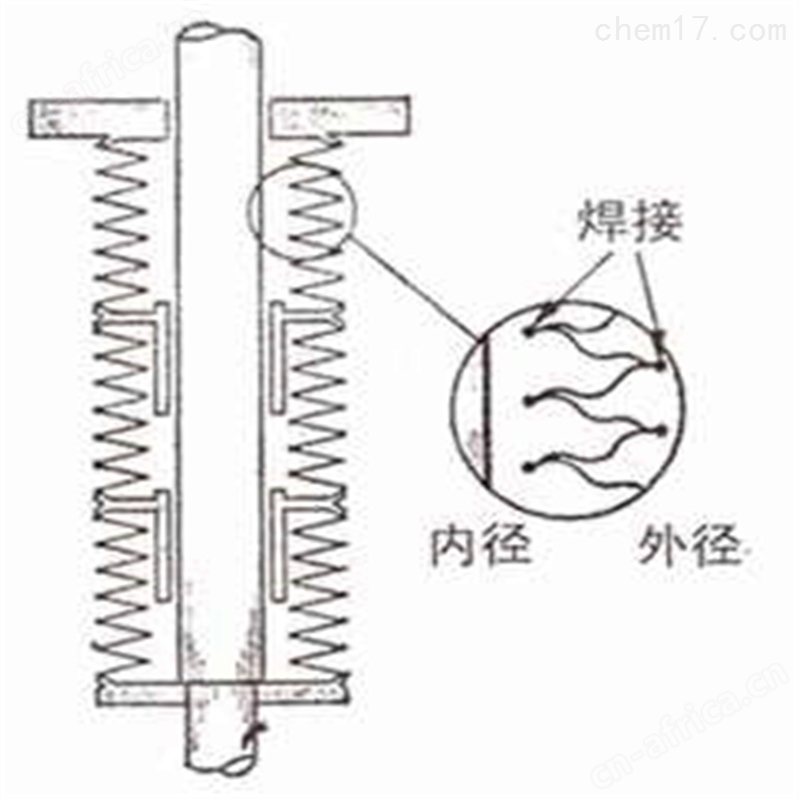

本实用新型涉及一种波纹管式蒸汽减压阀,它包括阀体,阀盖,在阀体内装设的阀杆,与阀杆安装的波纹管,以及在阀杆下端安装的阀珠.阀珠设置在阀座内,由进气弹簧顶抵.阀体底面由螺塞固紧.阀盖上端装有安装于螺杆上端的调节手轮.波纹管呈Ω形状,其中一端开通,一端封闭,封闭端上安装有套装于螺杆上的调节弹簧,波纹管与阀杆装为一体.阀体的上口处装有与阀杆连接的回气阀芯,回气阀芯内设有具导向作用的L形平衡孔.阀体与阀盖通过螺纹相连接.本实用新型能长期在高温条件下工作,其强度高,使用寿命长.

工作原理和结构说明：

1、阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。

2、本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。

阀前介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。

本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能所述的直接作用式波纹管减压阀，其特征在于 减压阀与管路连接形式是法兰连接，也可以是螺纹连接、夹箍连接、卡套连接和焊接连接形式。

重要技术参数和性能指标：

壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

Y44H直接作用式波纹管零泄漏减压阀重要零件材料：

流量系数(Cv)：

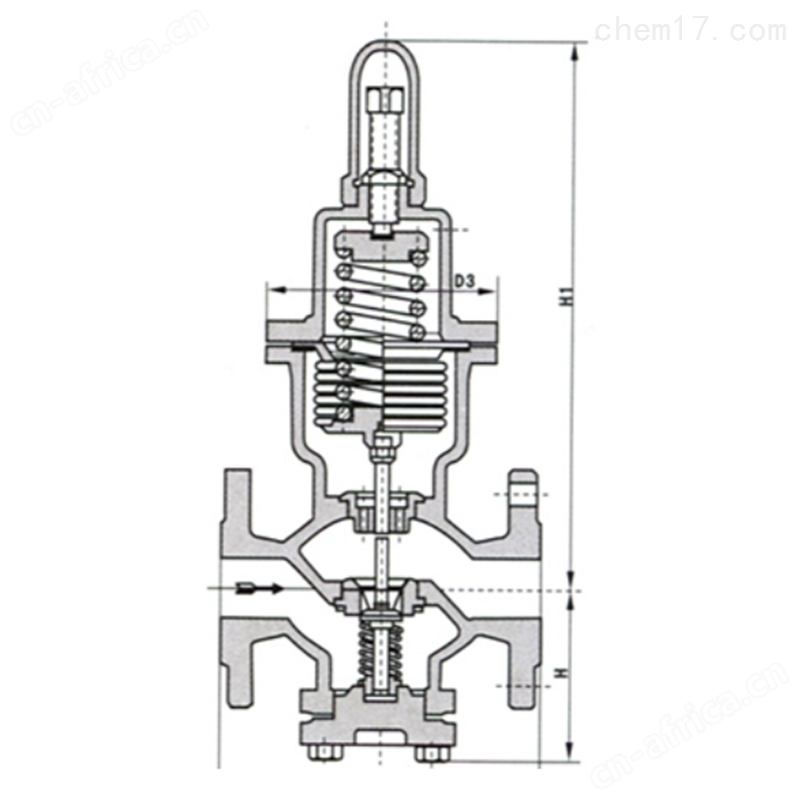

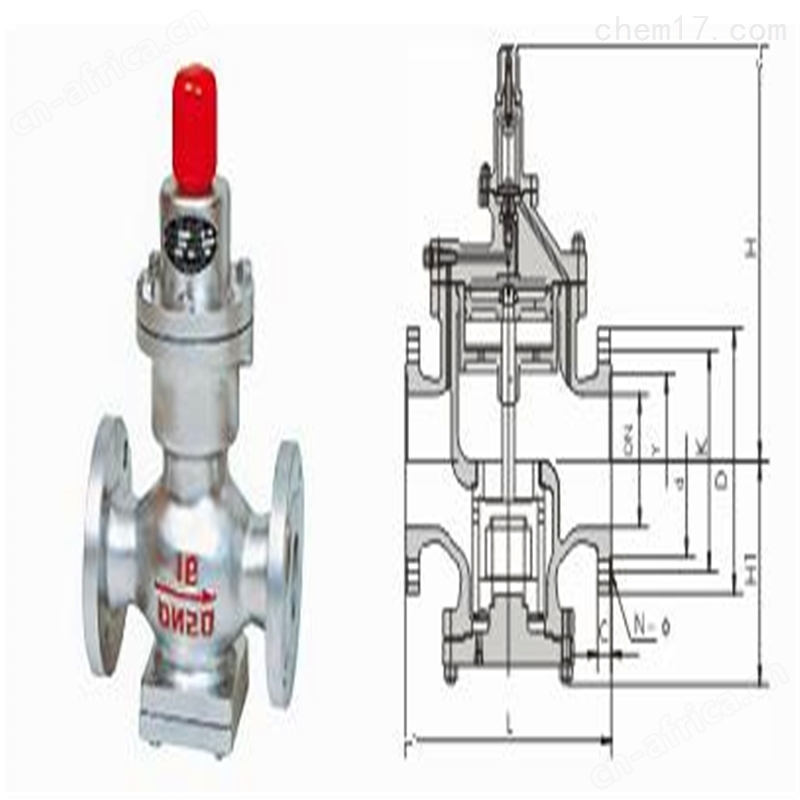

连接尺寸(PN0.6-1.6MPa)：

本实用新型是一种直接作用式波纹管减压阀，在管路上起调节介质压力的作用。本实用新型用波纹管形式代替活塞式减压阀的活塞结构和弹簧式减压阀的弹簧结构，使减压阀具有阀杆轴向运动自由的特点。并且灵敏度高，阀后压力稳定，使用寿命长，节约能源。

本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能

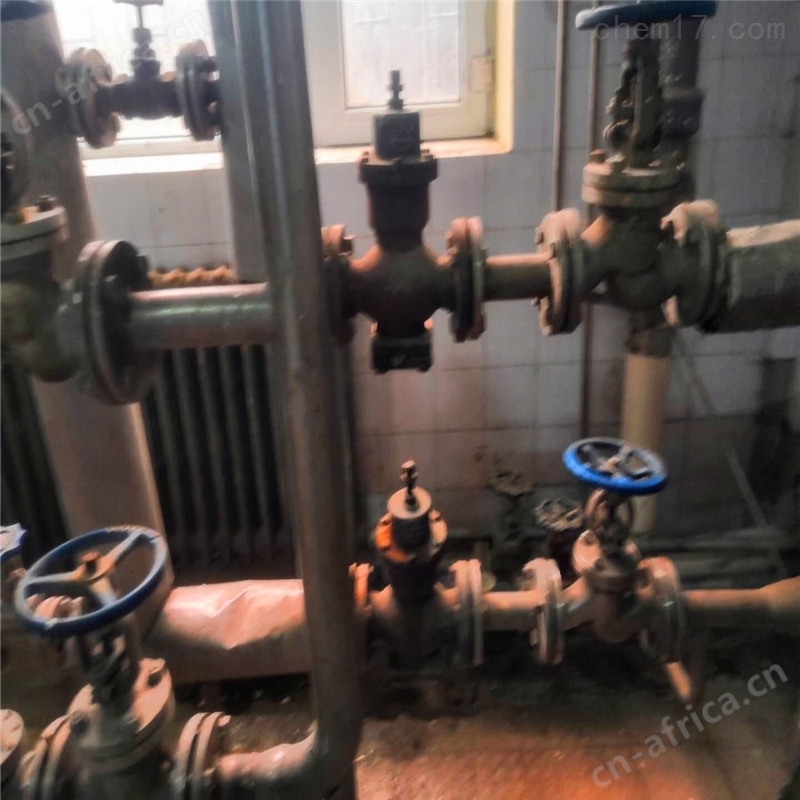

调压步骤：

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；将调节螺钉按逆时针旋转至上位置（相对低出口压力），然后关闭减压阀后闸阀。

2、慢慢开启减压阀前的闸阀至全开。

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧。

4、螺母锁紧打开减压阀后闸阀。

5、如在调整时出口压力高于设定压力，须从1.开始重新调整，即只能从低压向高压调。
