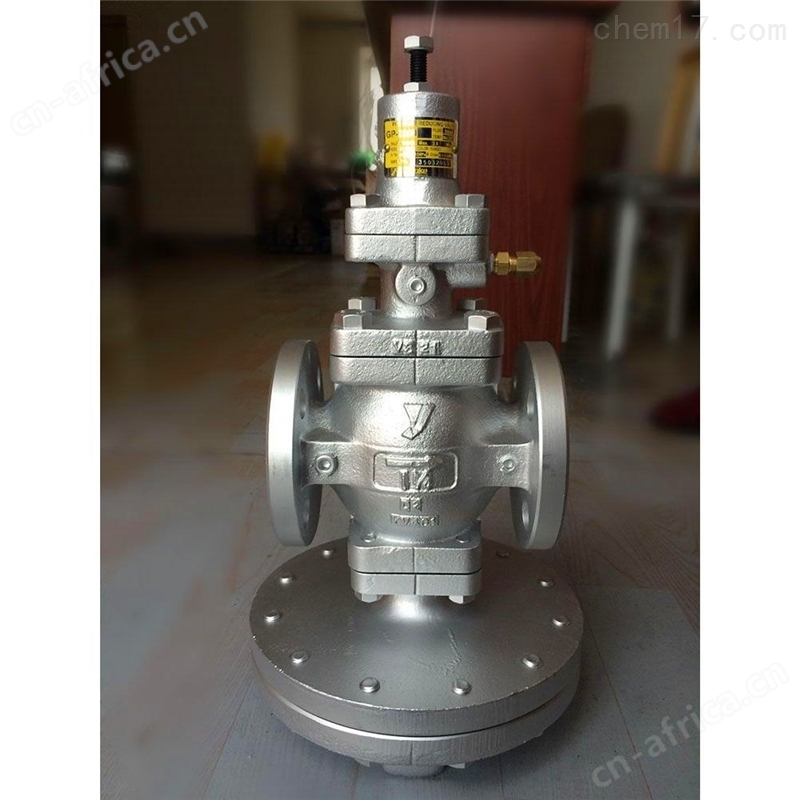

GP内导式双膜片减压阀 产品说明

本实用新型可以很方便实现蒸汽管系减压的功能，避免了因为高温热胀冷缩引起卡住现象；先导型双膜片式蒸汽减压阀将冷凝水导入金属管和上盖处，起到了降温和隔热的作用，大大提高了橡胶膜片和活塞的寿命；同时，双膜片的结构，以橡胶膜片来密封并进行压力反馈、不锈钢膜片保护橡胶膜片防止被冲击力损坏，进一步的提高了膜片的性能和寿命；大大提闻了减压阀的综合性能。

上盖，内部呈空腔，所述膜片压板设置在所述上盖空腔内，所述上盖设置在所述橡胶膜片上，与所述阀盖支架顶部固定连接。设计是依据使用者的需求，其多元化的组合在工业界没有其它的减压阀可与之媲美.为了实现多目标控制设备的独立性和经济性，可在同一个主阀上组合多种控制，无论是温度控制、压力调节还是二者在一起，都能做到反应迅速、控制准确、可靠同时，蒸汽减压阀的所有零件均能够分解检查或保养，而无需移动管路中的主阀体。正确的选型和安装保养。更能保证其长期*的工作。

减压阀用于精确调节多种范围的流体压力。由于采用了内导式设计，因此无须外部零件和接管。与直接作用减压阀相比，内导式GP系列减压阀调节容量更大，精确度更高。内导式GP系列减压阀可用于终端工况，调节比为20：1，精确度为设定点的+/-5%。

由于与接管系统*匹配，而且重量轻，GP系列减压阀安装方便，有NPT螺纹和法兰两种连接。不锈钢膜片、硬化不锈钢工作零件、内置可拆除式过滤器，共同造就了该减压阀高性能和长使用寿命，且不易发生故障。

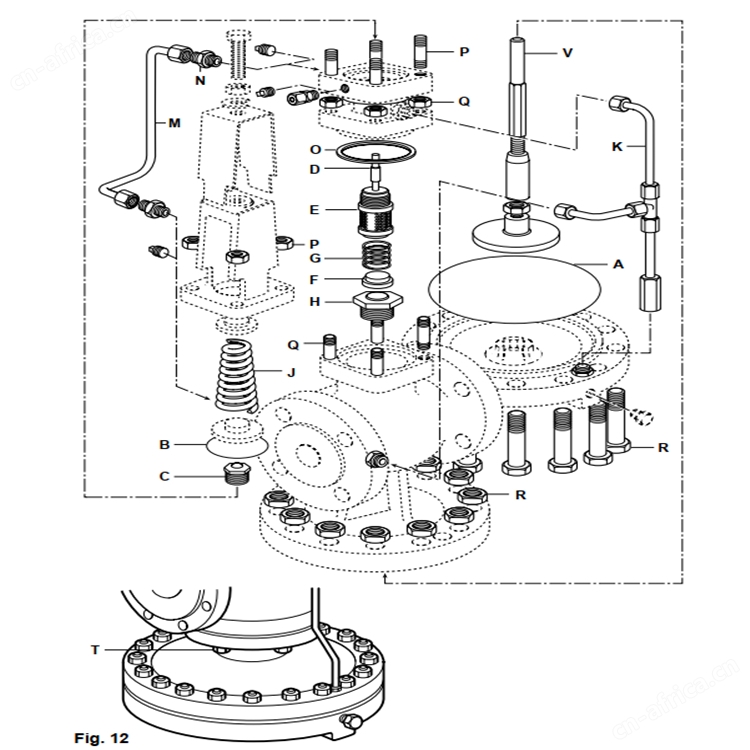

该系列减压阀装有主阀组件（独立的关闭表面和流量控制口）、活塞阀密封环（能延长阀的使用寿命）以及带有锁紧螺母和锁紧压片的外部调节螺栓。所有的工作零件都采用可在线更换结构。

使用优点：

本减压阀无需外部动和，减少安装费用。

通过准确控制压力，提高过程效率，改进产品质量。

减压阀多种控制组合，减少总的投资费用。

减压阀各种备件可以互换，减少备件库存费用。可使用于危险区域。

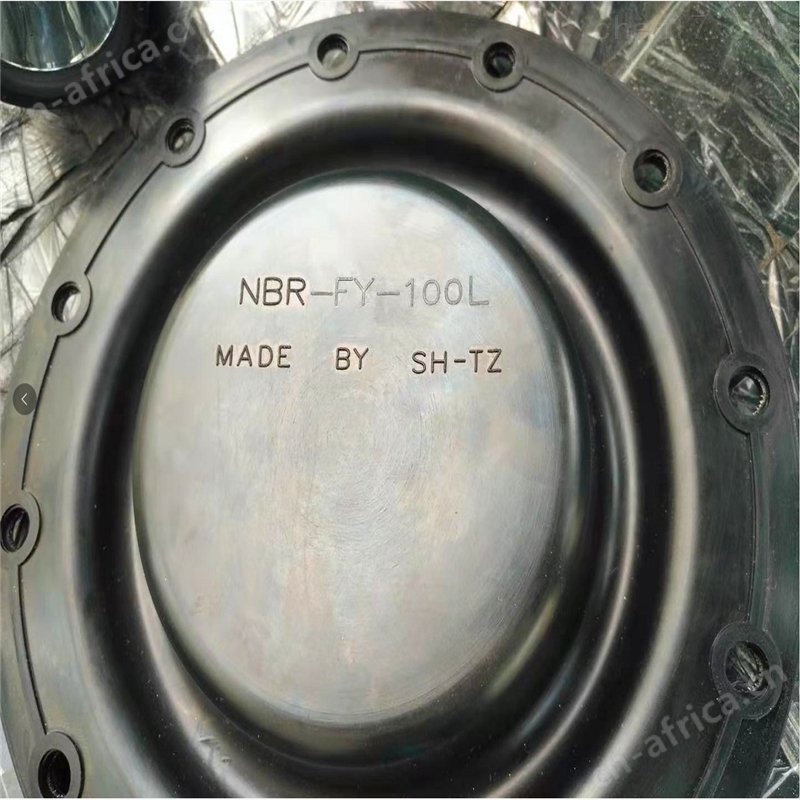

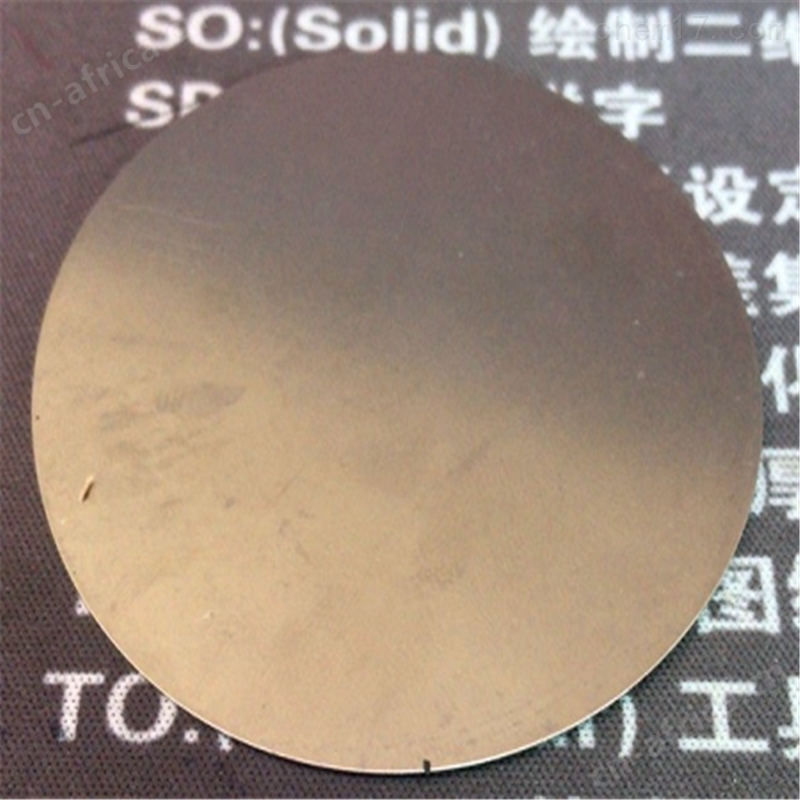

优选地，所述上盖与所述金属管的另一端连接；所述金属膜片呈圆形，中部设有第五阀杆通孔，该第五阀杆通孔周边呈环形凸起；所述金属膜片为不锈钢膜片；所述橡胶膜片呈圆形，中部设有第六阀杆通孔，该第六阀杆通孔周边呈环形凸起；膜片压板内部设有阶梯通孔；所述阀杆的顶盖连接体依次设置在所述第五阀杆通孔、第六阀杆通孔及阶梯通孔内，该顶盖连接体通过所述固定件固定设置在所述膜片压板内；所述固定件设置在所述阶梯通孔内。

性能参数

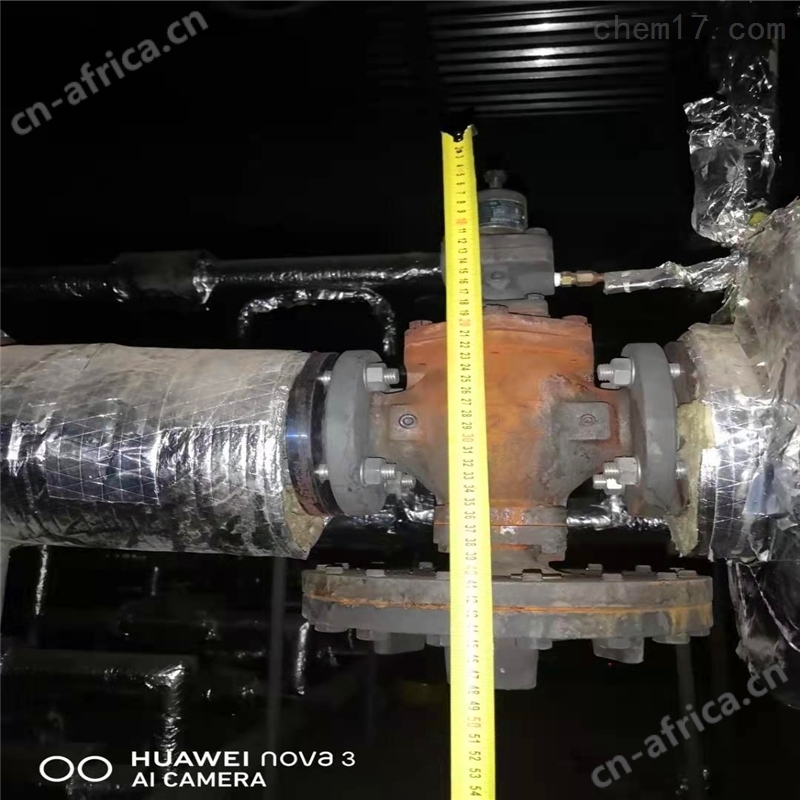

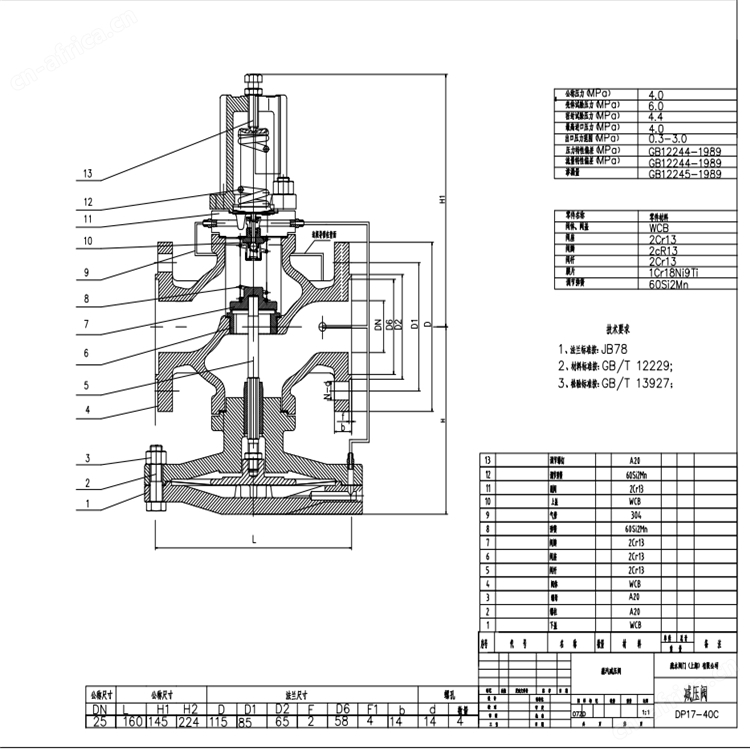

GP内导式双膜片减压阀外形尺寸

按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。

（1）关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。

（2）缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。

（3）松开螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止（顺时针转动压力上升,逆时针转动压力下降）。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后近的压力表,直到要求的设定植为止（顺时针转动手柄时,阀后压力上升；逆时针转动手柄时,阀后压力下降。）。

（4）缓慢打开减压阀后截断阀,并按照步骤（3）进一步调整阀后压力,直到要求的设定植为止。

（5）完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧；如果手柄没有锁紧,左右转动手柄,即可完成自锁作。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
