GB/T9112国标法兰连接水减压阀 产品说明
本实用新型涉及阀技术领域，具体为一种便于安装的减压阀。本实用新型公开了一种用于水处理的减压阀,包括减压阀本体,所述减压阀本体包括两个法兰板,所述法兰板的一侧贯穿开设有进水腔,所述法兰板上呈圆形环绕贯穿开设有若干螺纹孔,所述法兰板的另一侧一体成型设置有凸起板,所述法兰板的另一侧设置有连接机构,所述连接机构包括连接座,所述连接座的两侧分别开设有限位槽与安装腔.该用于水处理的减压阀,通过法兰板,连接机构,螺纹孔,连接座,连通腔,安装腔,内螺纹与限位槽的配合使用,从而可使用法兰连接或螺纹连接进行安装,也可一侧采用法兰连接,另一侧采用螺纹连接,可根据具体的安装环境,选择适宜的安装方法,满足不同的安装连接要求,便于减压阀的安装使用.
背景技术：
减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门，现有的减压阀不方便安装，在安装的时候减压阀易倒，需要工作人员用一只手托住减压阀，降低了工作工作效率，不利于人们的使用，同时现有的减压阀在对水流进行密封时，密封效果不好，导致水流易倒流，实用性并不好。国标法兰英文是指按国 家标准《GB/T 9112~9124-2010钢制管法兰》的规定生产的法兰片。国标法兰标准由和于2011-01-10联合发布，从2011-10-01起实施的推荐性标准。
代替了国标GB/T9112-2000;GB/T10745-1989标准
GB/T 9112-9124-2010一共包括了以下13项标准：
GB/T 9112-2010 钢制管法兰 类型与参数
GB/T 9113-2010 整体钢制管法兰
GB/T 9114-2010 带颈螺纹钢 制管法兰
GB/T 9115-2010 对焊钢制管法兰
GB/T 9116-2010 带颈平焊钢制管法兰
GB/T 9117-2010 带颈承插焊 钢制管法兰
GB/T 9118-2010 对焊环带颈松套钢制管法兰
GB/T 9119-2010 板式平焊 钢制管法兰
GB/T 9120-2010 对焊环板式松套钢制管法兰
GB/T 9121-2010 平焊环板式松套钢制管法兰
GB/T 9122-2010 翻边环板式松套钢制管法兰
GB/T 9123-2010 钢制管法兰盖
GB/T 9124-2010 钢制管法兰
本标准规定的压力标记 分为PN标记和Class标记,
PN标记有12个压力等级
分别为：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400
Class标记有6个压力等级
分别为：Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500。

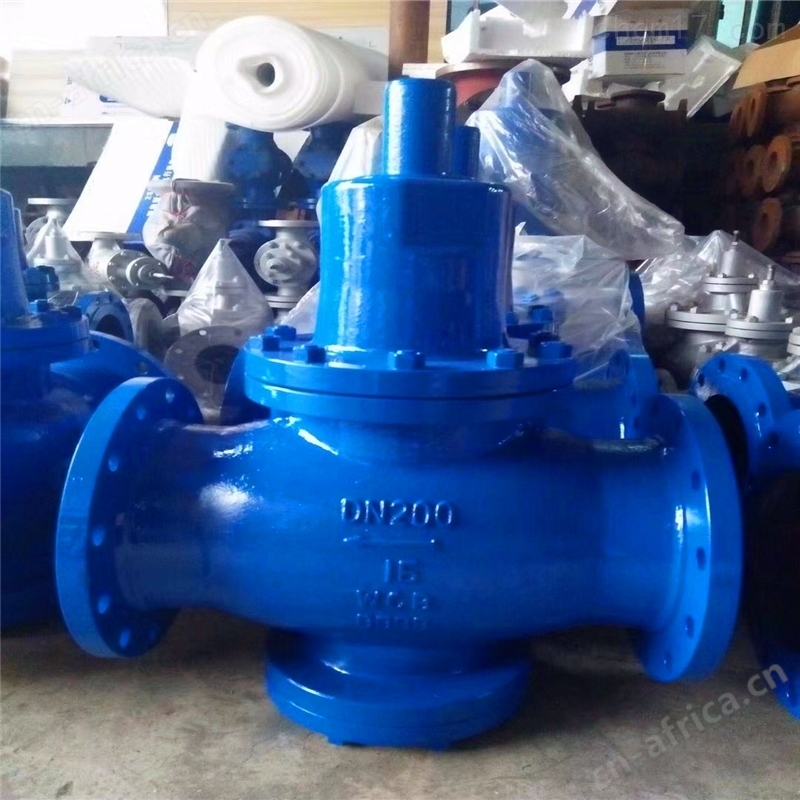

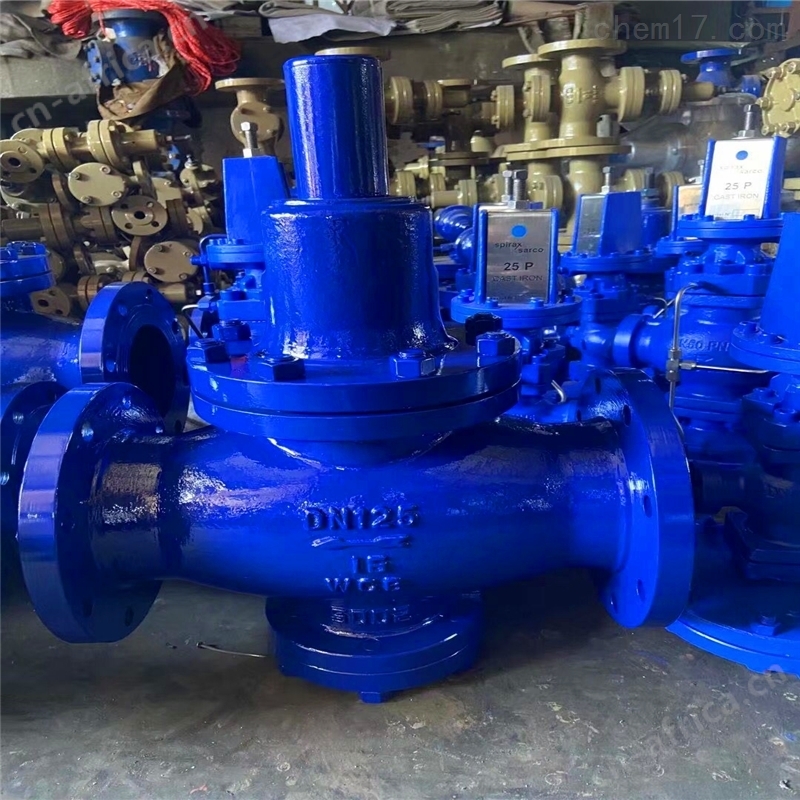

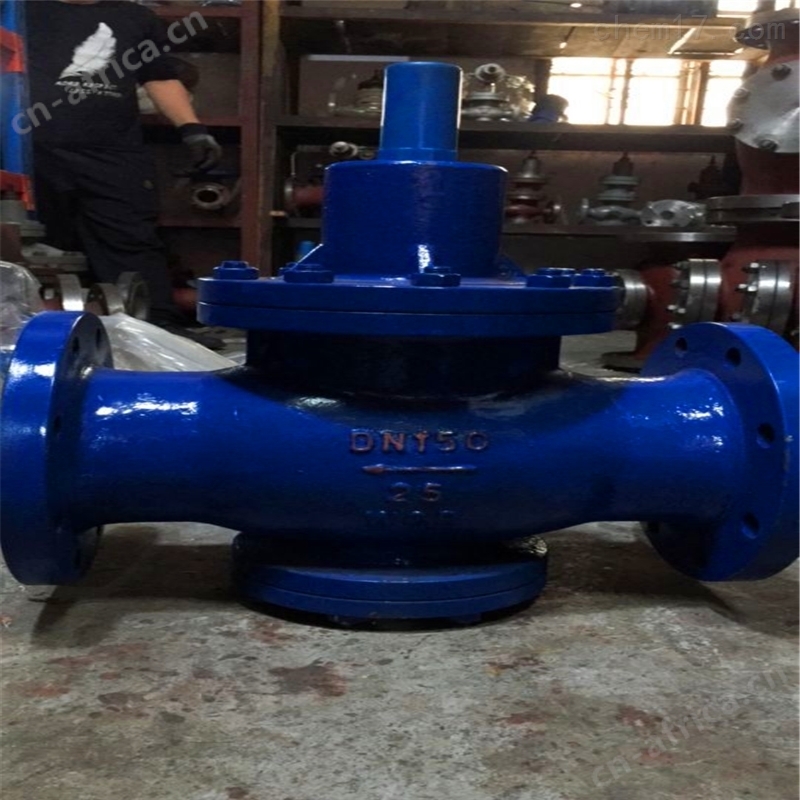

主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 水用减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
GB/T9112国标法兰连接水减压阀主要技术参数和性能指标：
| 公称压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 壳体试验压力（Mpa）* | 1.5 | 2.4 | 3.75 |
| 密封试验压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 进口压力（Mpa） | 1.0 | 1.6 | 2.5 |
| 出口压力范围（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 压力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）P2G | GB12244-1989 | ||
| 渗漏量 | 0 | ||
| 工作温度 | 0℃-80℃ | ||
*注：壳体试验不包括膜片、阀盖

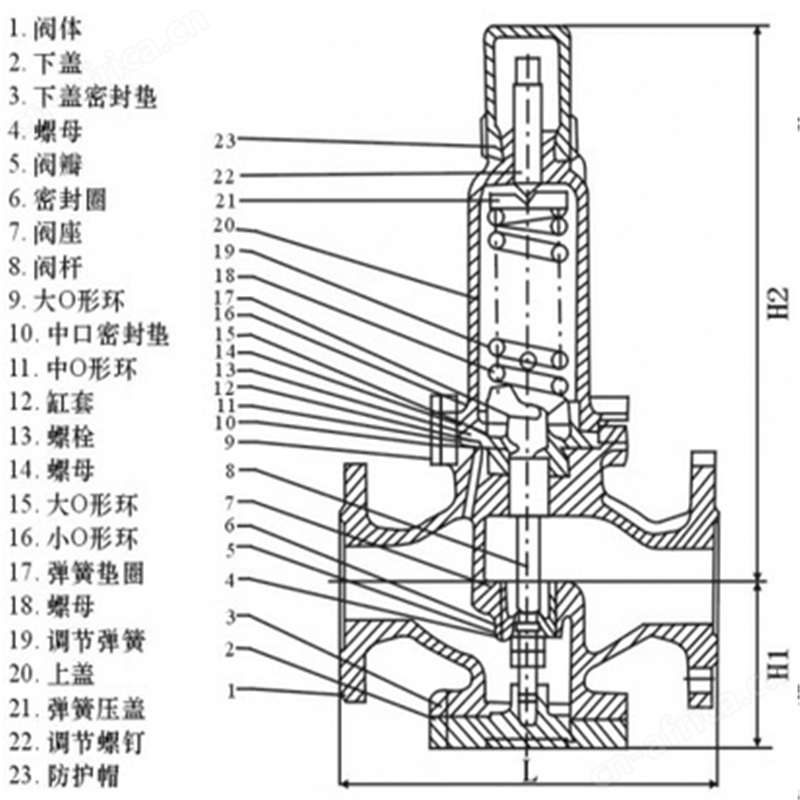

四、Y42X水用减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
五、Y42X水用减压阀流量系数（Cv）：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

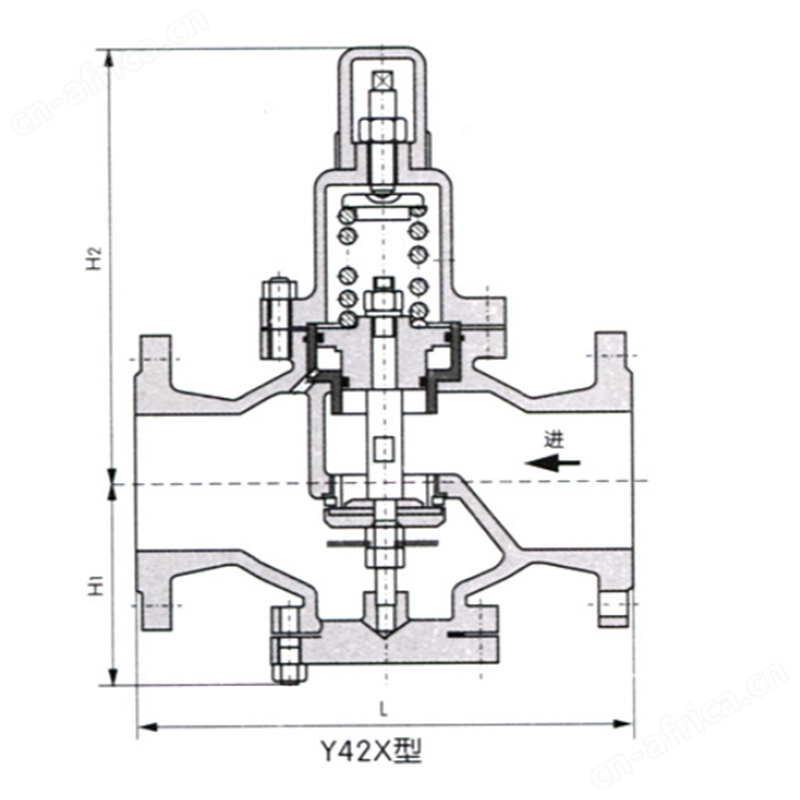

六、Y42X水用减压阀外形尺寸：
| 公称通径DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
本实用新型的目的在于：为了解决现有的减压阀不方便安装，在安装的时候减压阀易倒，需要工作人员用一只手托住减压阀，降低了工作工作效率，不利于人们的使用，同时现有的减压阀在对水流进行密封时，密封效果不好，导致水流易倒流，实用性并不好的问题，提供一种便于安装的减压阀。

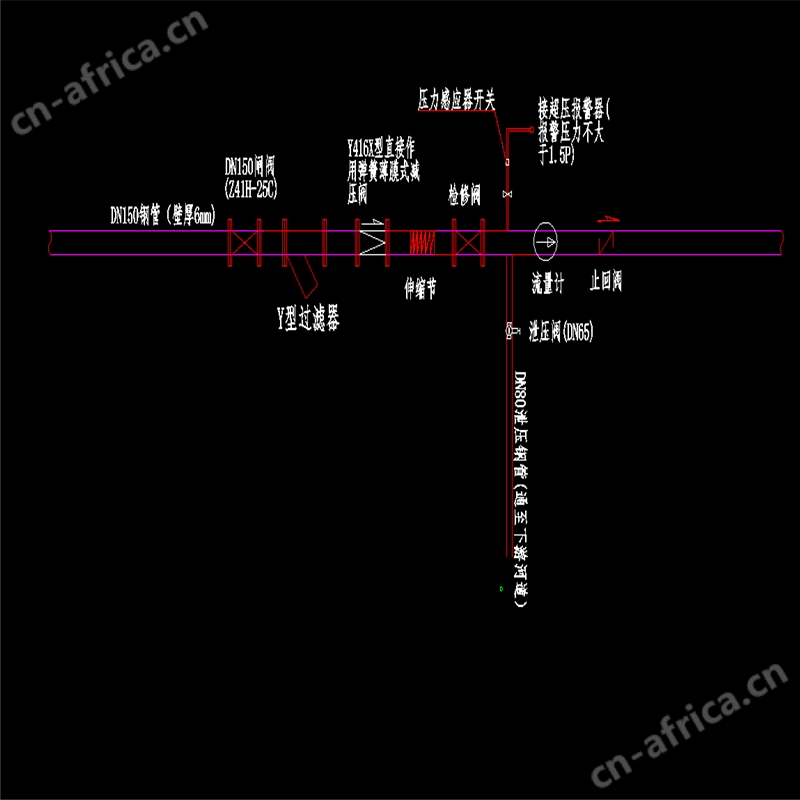

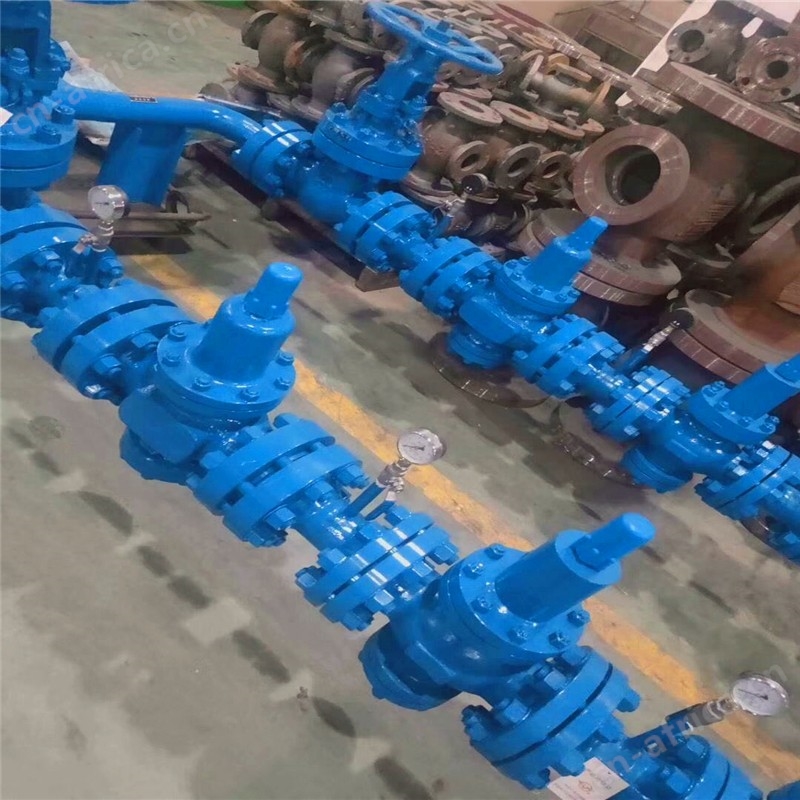

安装和维护应注意以下事项：
1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
4、调压范围：调压范围是指减压阀输出压力P2的可以调整控制的范围，在这个可调范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
5、压力特性：压力特性是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
6、流量特性：流量特性是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
