品牌	申弘	加工定制	是
连接形式	法兰	材质	碳钢,不锈钢,黄铜,铸铁,铸铜,球墨铸铁,合金钢,铜合金,塑料,陶瓷,PPR,PVC,衬氟,铜
适用介质	水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气,煤气,含尘气体	压力环境	常压
工作温度	常温	流动方向	双向
驱动方式	手动	零部件及配件	阀杆
形态	其他	类型	直通式
密封形式	硬密封式	公称通径	15-600mm

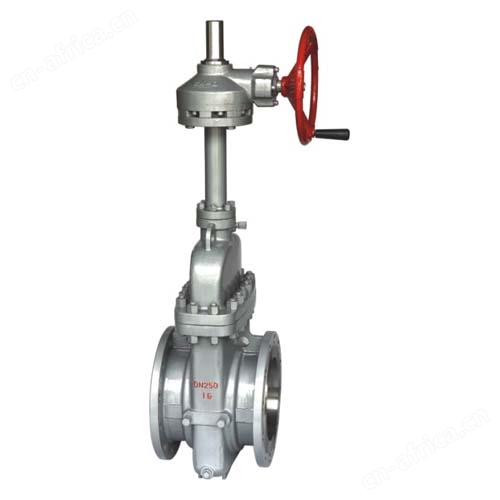

【KZ43WF不带导流孔平板闸阀】作用

Z43WF带导流孔平板闸阀 43WF平板闸阀、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力 PN16~PN160，阀体材料为碳素钢（Z43WF-10C~160）、抗硫化处理碳素钢（KZ43WF-10C~160）的不带导流孔的平板闸阀。

特点:

　　1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门,本类阀门在管道中一般应当水平安装。

　　2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线

　　3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能可靠，真正达到零泄漏；解决了通用阀门填料处zui容易外漏的弊病

4、Z43WF平板闸阀关闭时能自动卸掉内腔高压，保证使用安全

5、全封闭结构，防护性能好，可适应全天候要求

产品性能参数

Z43WF平板闸阀、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z43WF-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43WF-10C~160	10~160	1.0~16.0	≤121	含硫天然气

产品零部件材料

Z43WF平板闸阀、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀零部件材料
型号	材料
型号	阀体	阀杆	密封面	填料
Z43WF-10C~160	碳素钢	铬不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈
KZ43WF-10C~160	碳素钢（抗硫化处理）	抗硫化不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

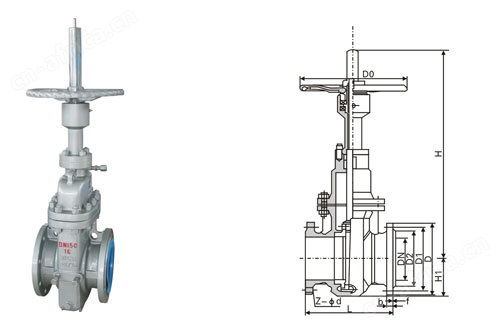

KZ43WF不带导流孔平板闸阀产品外形及结构尺寸

Z43WF平板闸阀
KZ43WF-10C 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	80	250	23
65	190	180	145	120	20	8×Φ18	550	95	300	40
80	203	195	160	135	22	8×Φ18	610	100	300	45
125	254	245	210	185	24	8×Φ18	798	132	350	95
150	267	280	240	210	24	8×Φ23	895	150	350	105
200	292	335	295	265	26	8×Φ23	1130	188	350	140
250	330	390	350	320	28	12×Φ23	1290	225	400	240
300	356	440	400	368	28	12×Φ23	1480	247	450	300
350	381	500	460	428	30	16×Φ23	1660	275	450	460
400	406	565	515	482	32	20×Φ25	1850	312	500	560
450	432	615	565	532	32	20×Φ25	2080	335	500	780
500	457	670	620	585	34	20×Φ30	2300	380	600	1050
600	508	780	725	685	36	20×Φ30	2680	445	800	1680
700	610	895	840	800	40	24×Φ30	3080	490	800	2250
800	660	1010	950	905	44	24×Φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×Φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×Φ34	4317	715	1200	5540
