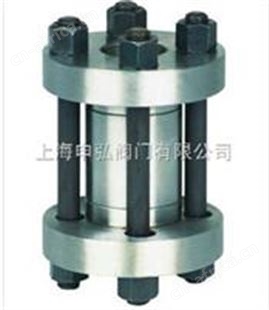

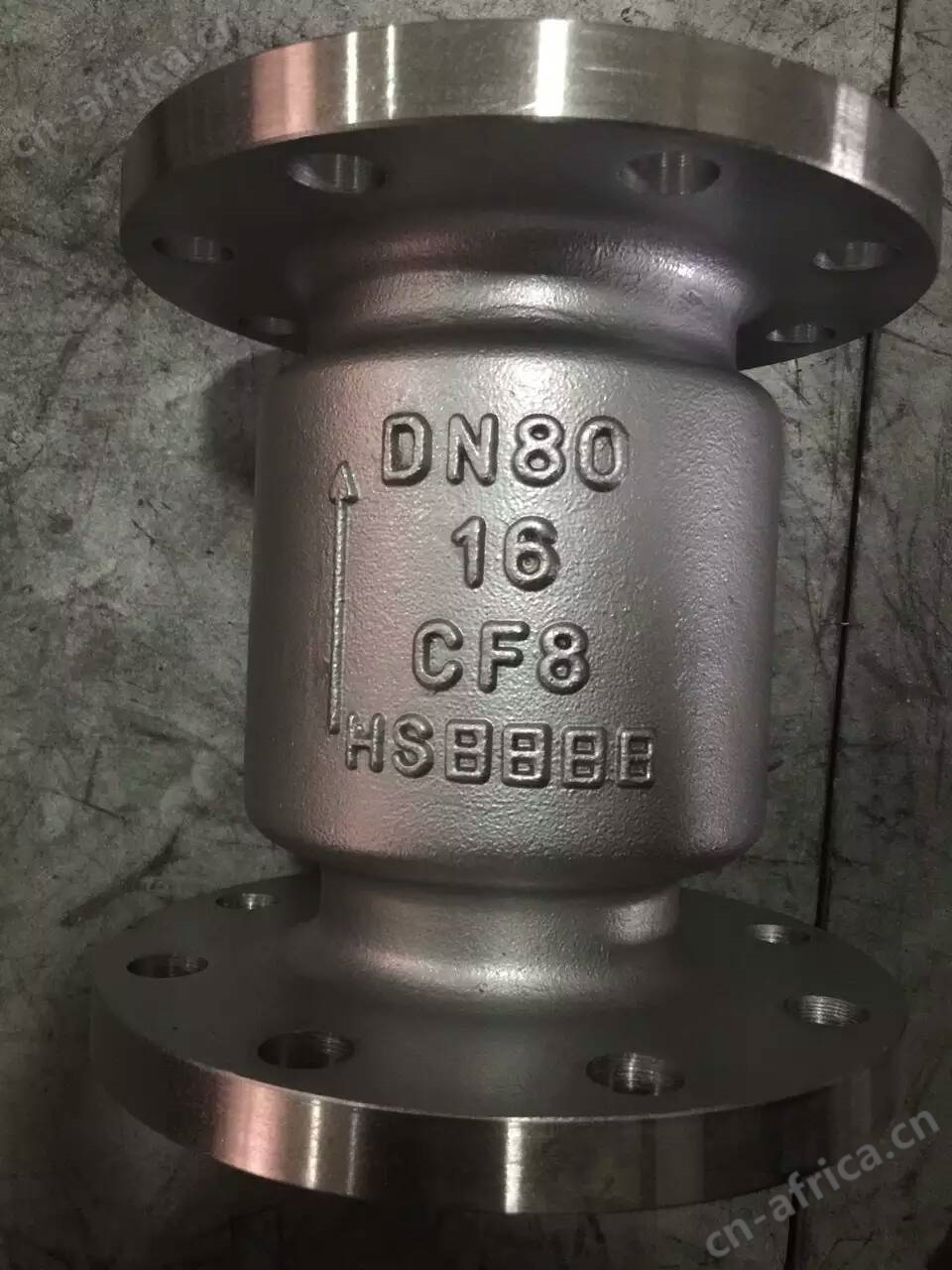

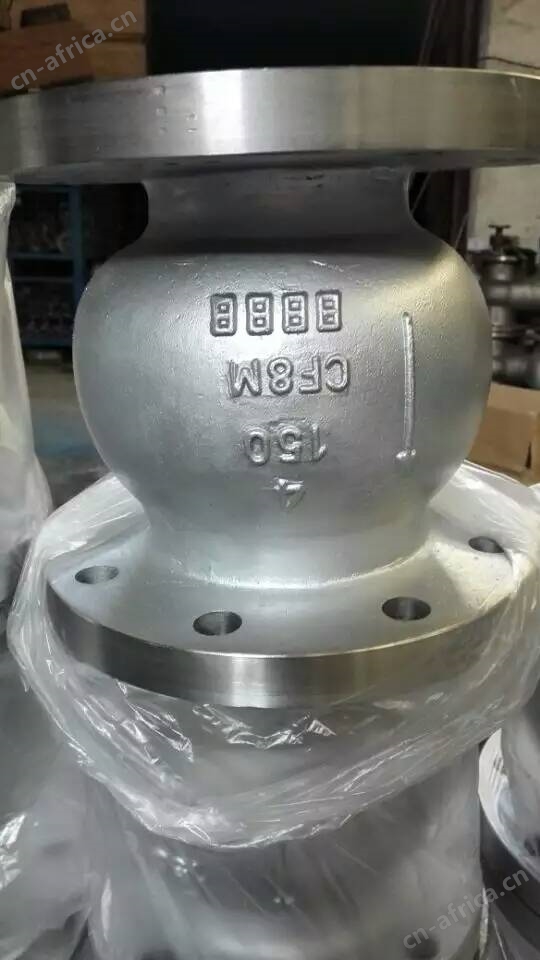

H42W法兰立式止回阀概述：

H42W法兰立式止回阀用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。是一种阀瓣沿着阀体垂直中心线滑动的止回阀，H42法兰升降式止回阀只能安装在垂直管道上，它的流体阻力系数较大,但密封性较旋启式止回阀好。
【H42W产品特点】
1、阀瓣沿着阀体垂直中心线滑动
2、适用于垂直安装
3、密封性较旋启式好
【H42W执行标准】
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

H42W主要性能

型号	公称压力	试验压力			工作温度(℃)
型号	公称压力	强度 (水)Mpa	密封 (水)空气(Mpa)	低压密封 (空气)Mpa	工作温度(℃)
H42W-16	1.6	2.4	1.8	0.6	≤200
H42W-25	2.5	3.8	2.8	0.6	≤200
H42W-40	4.0	6.0	4.4	0.6	≤200

H42W主要连接尺寸

型号	公称通径 DN	尺寸(mm)
型号	公称通径 DN	L	D	D1	D2	H	b	Z-Φd
H42W-16)	15	130	95	65	45	77	14	4-14
	20	150	105	75	55	77	14	4-14
	25	160	115	85	65	80	16	4-14
	32	180	135	100	78	85	16	4-18
	40	200	145	110	85	95	16	4-18
	50	230	160	125	100	105	16	4-18
	65	290	180	145	120	120	18	4-18
	80	310	195	160	135	130	20	8-18
	100	350	215	180	155	140	20	8-18
	125	400	245	210	185	155	22	8-18
	150	480	280	240	210	180	24	8-23
	200	600	335	295	265	215	26	12-23
H42W-25	15	130	95	65	45	77	16	4-14
	20	150	105	75	55	80	16	4-14
	25	160	115	85	65	85	16	4-14
	32	180	135	100	78	95	18	8-18
	40	200	145	110	85	105	18	8-18
	50	230	160	125	100	120	20	8-18
	65	290	180	145	120	130	212	8-18
	80	310	195	160	135	140	22	8-18
	100	350	230	190	160	155	24	8-23
	125	400	270	220	188	180	28	8-25
	150	480	300	250	218	215	30	8-25
	200	600	360	310	278	973	34	12-25

H42W结构特点

1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8；	6、动作灵敏、密封性能好；
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20	7、阀瓣行程短、关阀冲击力小；
3、阀瓣关闭快速，水锤压力小；	8、整体结构、简单紧凑、造型美观’
4、水平管道或垂直管道均可使用，安装方便；	9、使用寿命长、可靠性高
5、流道通畅、流体阻力小;
