当前位置:上海申弘阀门有限公司>>特殊阀门>>止回阀>> 内螺纹立式止回阀

内螺纹立式止回阀

产品二维码
参  考  价:面议
具体成交价以合同协议为准
  • 产品型号:
  • 品牌:
  • 产品类别:止回阀
  • 所在地:
  • 信息完整度:
  • 样本:
  • 更新时间:2024-12-22 08:41:40
  • 浏览次数:5
收藏
举报

联系我时,请告知来自 中非贸易网

上海申弘阀门有限公司

其他

  • 经营模式:其他
  • 商铺产品:3652条
  • 所在地区:
  • 注册时间:2016-03-02
  • 最近登录:2023-05-23
  • 联系人:李贤
产品简介

H12W内螺纹立式止回阀由弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

详情介绍
品牌申弘

H12W内螺纹立式止回阀产品用途

内螺纹立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。内螺纹立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。
【产品特点】:
1、阀瓣关闭快速,水锤压力小。
2、具有结构短、体积小、质量轻。
3、因速闭作用,可防止介质倒流,消除水锤作用强。
4、流道通畅,流体阻力小;动作灵敏,密封性能好。
5、安装方便,可在水平、垂直两个方向的管路上安装。
6、阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭。

性能参数

型号

H12W-16P

工作压力(MPa)

1.6

适用温度(℃)

≤150

适用介质

水、蒸汽、油品

材料

阀体、阀盖、阀瓣

黄铜

销轴

不锈钢














内螺纹弹簧止回阀主要技术参数:

工作压力H12型为6-16Mpa H13型为4-32Mpa
工作介质为<=420 o C 和<=170 o C的水,油,液体
全不锈钢材料制造 材料:不锈钢304、不锈钢316、不锈钢316L

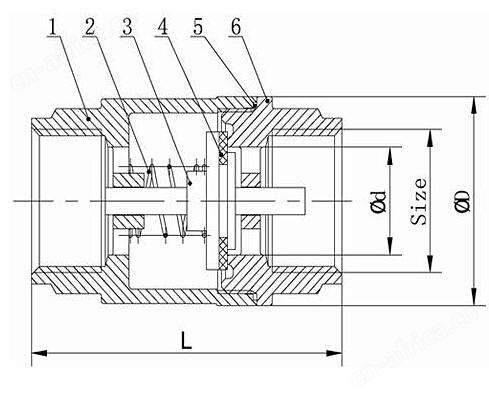

性能参数与主要尺寸:

公称通径 DN(mm)ZGHL
151/27343
203/48548
2519555
321-1/411373
401-1/213886
50215698



通常安装于水平管路,但也可以安装于垂直管路或倾斜管路上。
H12W内螺纹立式止回阀注意事项
     安装单向阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相*,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。 单向阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。 单向阀只供防止各类管路或设备上流体介质逆流的单向启闭阀。
安装和使用
1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,本阀门安装在水平管道上,阀盖向上。

订货说明:

二、若已经由设计单位选定公司的内螺纹弹簧止回阀型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请我们一定会尽心尽力为您提供优质的服务。
