概述：

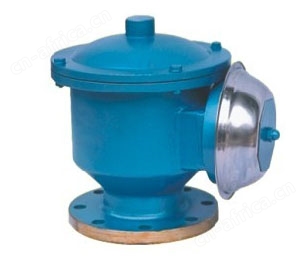

ZFQ-II型全天候防爆阻火呼吸阀集阻火器与呼吸阀为一体，其新颖的结构为创。它是石化储罐的新型安全设备，其是阻火呼吸性能好，重量轻，维修方便。ZFQ-II型全天候防爆阻火呼吸阀适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
性能及特点：
壳体选用铸钢和铝合金，耐腐蚀性好；
波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；
结构简单，易检修，安全方便。
零部件材料：
常规使用的大气压力：
国标主要外形连接尺寸：
美标主要外形连接尺寸：
零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304、铝合金 |
| 正压阀盘材料 | 不锈钢304、铝合金 |
| 负压阀盘材料 | 不锈钢304、四氟PTFE |
| 环境温度 ℃ | -30~60 |
| 操作压力 Pa | -295~98000 -30mmH2O~+10000mmH2O |
| 正压 | 355Pa (36毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| B级正压 | 980Pa (100毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| C级正压 | 1765Pa (180毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | D3 | H | M-h | |
| DN50 | 110 | 140 | 160 | 255 | 4×12 |
| DN100 | 170 | 205 | 235 | 480 | 4×16 |
| DN150 | 225 | 260 | 295 | 547 | 8×16 |
| DN200 | 280 | 315 | 355 | 658 | 8×16 |
| DN250 | 335 | 370 | 420 | 705 | 12×16 |
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | D3 | H | M-h | |
| 2" | 120.5 | 152 | 160 | 255 | 4×19 |
| 4" | 190.5 | 229 | 265 | 290 | 8×19 |
| 6" | 241.5 | 254 | 305 | 330 | 8×22 |
| 8" | 298.5 | 343 | 355 | 350 | 8×22 |
| 10" | 362 | 406 | 420 | 400 | 12×25 |
