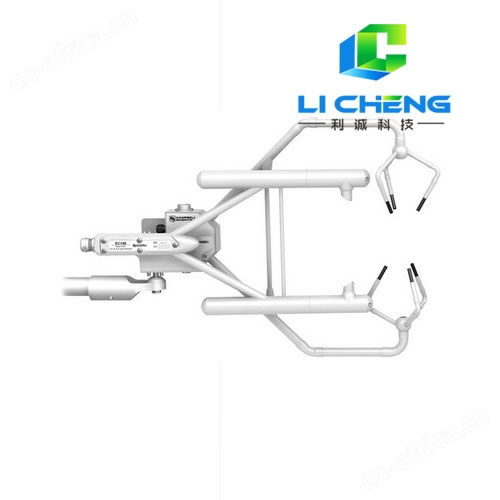

产品概述：
三维超声风速仪是垂直测量路径为250px，采用脉冲声学模式工作，可以抗拒在恶劣天气条件下的暴露工作。三相正交风速分量（Ux、Uy、Uz）和声速（C）可以以60Hz的速度测量和输出。提供模拟和两种类型的数字输出。可有三种模式激发测量：CSAT3的内部时钟，PC机产生的RS232指令或数采的SDM指令，SDM通讯协议可以支持一个组激发器，从而可同步测量每个CSAT3，FWO5热线脉动温度热电偶（12.7mm直径）可作为选配件,用于快速温度测量。
工作原理：
1、它可以提供模拟输出和两种类型的数字输出。CSAT3通过其内部时钟、计算机发出的RS-232 命令或Campbell公司数据采集器上的SDM命令三种方式进行测量、控制。
2、利用SDM 协议的群触发功能可同步测量多个CSAT3，这样多个CSAT3就可以进行大范围组网测量。
产品特点：1 、创新设计大幅降低误差干扰，可进行高精度湍流测量
2 、具有良好环境适应性，能在恶劣气象条件下稳定工作
3 、可与CSI的EC150或EC155水汽二氧化碳分析仪组成高精度涡动相关测量系统
4 、可用于动量通量（momentum flux）和摩擦速度（friction velocity）计算
5 、采用创新型信号处理与防雨设计，大幅提高仪器在降雨天气的工作性能
输 出
Ux、Uy、Uz、C（Ux、Uy、Uz是参照于风速仪的坐标轴的风分量，C是声速）
声 速
由3个声路确定；对侧向风效应进行了修正。
测量速度
可编程从1～60Hz，瞬时测量，并有两种超采模式径组平均后成为20Hz或10Hz。
测量分辨率
Ux、Uy为1mms-1；Uz为0.5mms-1；C为1mms-1rm；数据为瞬时测量。
工作范围
风速＜30m/s；风向角在±170°之间
输出信号
数字SDM： CSI 33.3K 波特率串口数采器/探头通讯
数字类型：2位整数每输出加2位诊断
数字RS-232：波特率：9600，19200
数字类型：2位整数每输出加2位诊断输出数目
4
电压范围
±5V
位 数
12
报告范围
全 量 程
±65.535 ms-1在四个范围内自动寻找景程；最小有意义位（LSB）是0.25～2 mms-1
声 速
300～366 ms-1（-50～60℃）；最小有意义位为1 mms-1（0.002℃）
物理特征
测量路径
250px垂直，145px水平
水平夹角
60°
探 头
16px直径
探头固定臂
21px直径
支 撑 臂
39.75px直径
尺 寸
风速仪头
1182.5px（长）×1060px（高）
电 气 盒
650px×400px×225px
重 量
风速仪头
1.7Kg
仪器机身
2.8Kg
环境条件
工作温度
-30～50℃
电 压
10～16VDC
电 流
60Hz采样速度@200mA
→
