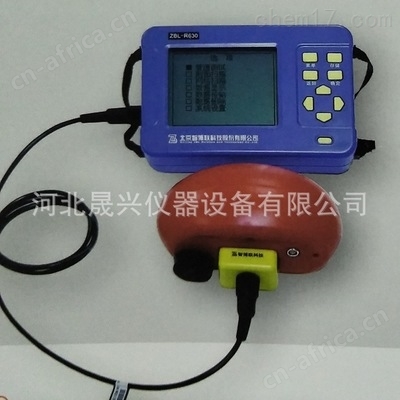

混凝土钢筋保护层测定仪

产地	北京	是否进口	否	加工定制	否
品牌	智博联	型号	ZBL-R630A	外形尺寸	190×135×52（mm）
重量	5（Kg）	产品用途	桥梁、隧道、墙体等混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；也可对非铁磁

混凝土钢筋保护层测定仪1.应用领域
        桥梁、隧道、墙体等混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；也可对非铁磁性介质中铁磁体（如电线、管线）走向及分布进行探测探测。
  混凝土结构施工质量验收检测；
  对在建结构的安全性和耐久性进行评估；
  对旧有结构进行评估、改造时对配筋量的检测；
  对楼板或墙体内的电缆、水暖管道等分布及走向进行探测。

2.依据标准
  中华人民共和国标准《混凝土结构工程施工质量验收规范》---------- GB 50204—2002

3.性能特点
  单探头直接检测钢筋直径及保护层厚度的高效测试技术，检测数据更准确、快捷；
  高精度密集筋测试功能，有效防止密集钢筋的漏判现象；
  双量程工作模式有效的保证检测精度及探测深度；
  无边界剖面、网格扫描模式，可自动测量钢筋间距，实时显示钢筋分布图；
  三轮式扫描系统，有效的避免扫描轨迹跑偏，保证测距数据的可靠、准确；
检测数据自动存储，现场即时提供统计分析结果，便于及时指导施工作业；

技术参数

2848523156_415224433

规格型号		ZBL-R800	ZBL-R630A	ZBL-R620	ZBL-R630	ZBL-R650
保护层厚度适用范围（mm）		φ6～φ50	φ6～φ50	φ6～φ50	φ6～φ50	φ6～φ50
大量程（mm）	量程	3～98	3～98	6～90	6～90	6～90
大量程（mm）	第二量程	3～196	3～196	10～180	10～180	10～180
保护层厚度大允许误差	±1（mm）	3～77	3～77	6～77	6～77	6～70
	±2（mm）	58～118	58～118	58～118	58～118	71～109
	±4（mm）	70～196	70～196	120～180	120～180	110～180
直径测量适用范围（mm）		φ6～φ50	φ6～φ50	φ6～φ32	φ6～φ32	φ6～φ32
直径测量大误差（规格）		±1	±1	±1	±1	±1
普通模式		√	√	√	√	√
密集钢筋模式		√	√	√	√	√
剖面模式		√	√	——	√	√
网格模式		√	√	——	√	√
信号波形显示		--	--	——	——	实时显示
扫面范围		无边界	无边界	无边界	无边界	无边界
数据修正功能（间距/厚度）		自动	手动	——	手动	自动
数据传输接口		U盘存储	U盘存储	USB	USB	USB
LCD显示屏		160×128	160×128	160×128	160×128	320×240
供电方式		内置可充电电池	内置可充电电池	DC:9V 5号电池	内置可充电电池	内置可充电电池
主机尺寸（mm）		212×134×50	212×135×52	190×135×52	190×135×52	190×135×52
传感器尺寸（mm）				73×93×35	73×93×35	——
路径装置尺寸（mm）				——	160×102×79	——
多参数传感器（mm）				——	——	160×108×75
仪器重量（kg）		0.9	0.9	0.7	0.9	1.1
远程数据管理系统		有	有	有	有	有
探头		双探头	双探头	单探头	路径与探头可拆卸	双探头
