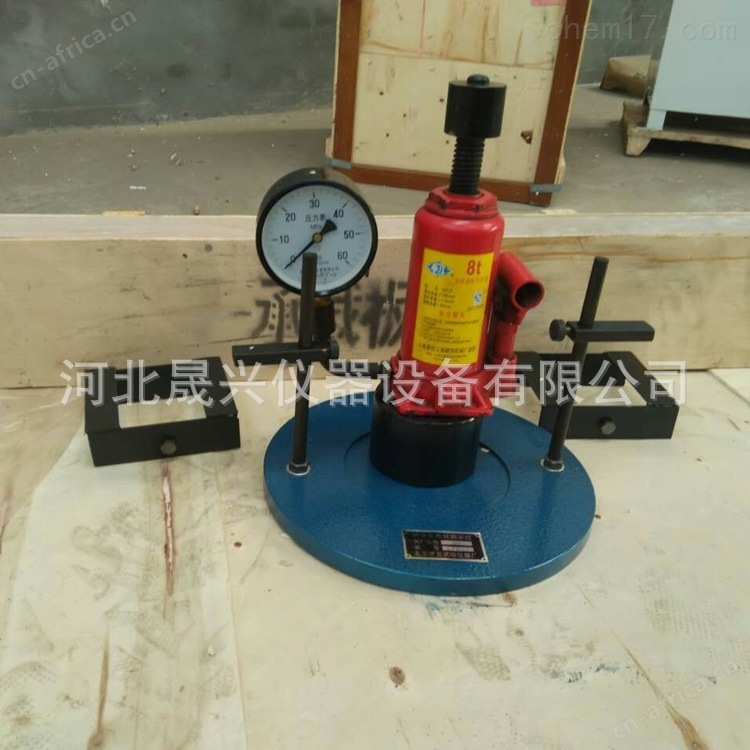

野外承载板

野外承载板适用于直接在路面上测定路基上、整层（厚度在0.8-1.0mm）路面材料及路面结构材料回弹模理。 本方法适用于在现场土基表面，通过承载板对土基逐级加载、卸载的方法，测出每级荷载下相应的土基回弹变形值，经过计算得土基回弹模量。

本方法适用于在现场土基表面，通过承载板对土基逐级加载、卸载的方法，测出每级荷载下相应的土基回弹变形值，经过计算得土基回弹模量。

技术参数：

1、荷载板：直径：300mm

2、试验力： 100KN

3、千斤顶行程：120mm　

4、测桥跨度：3000mm　

5、手动油泵额定压力：70Mpa压力

6、测试范围：0～40Mpa

7、位移测试范围：0～10mm

测定仪使用方法：

1、将承载梁安装在后轴重10-12t的卡车后部大梁下距后轴0.8 m处，并用夹紧板和固紧丝将承载梁固定好。

2、选取有代表性的测点，在应测面上撒少量均匀的砂，放上承载板搓转，使砂分布均匀并进行抹面上的小麻坑。用手指在承载板边缘的2-3条直线上按压，检验承载板有无翘动。

3、缓慢开动汽车，使汽车后部的承载梁的大约中间位置恰好位于承载板上方。

4、将油压千斤顶置于承载板的正中，高度不够时可将垫筒（或垫木）垫在千斤顶下，使千斤顶压头和承载板对中。（也可调整千斤顶的压头部分螺杆）。

安放弯压仪（自备），使两台弯压仪的测头分别安放在承载板两侧的调平丝上，同时弯沉仪的尾部安装变形的百分表。

注意事项：

1、当试验结束后，应将仪器擦净，以免锈蚀，并将油压千斤顶保管好，以防碰坏压力表。

2、油压千斤顶标定记录表要保管好，以免丢失，影响使用。
