液化石油气储罐液位计（磁致伸缩式液位计）此类液位计具有高精度、低成本、免维护等特点，为解决生产中的测量问题起到了重要促进作用。

在液化石油气的储存与运输过程中，液位的测量是一项目重要工作，要求对于液位测量不仅要具有较高的精度，还必须能够很好地适应密闭压力容器的工况条件，与此同时为了适应远程监控与管理的需要，还必须要求测量数据能够有远距离传送的功能。

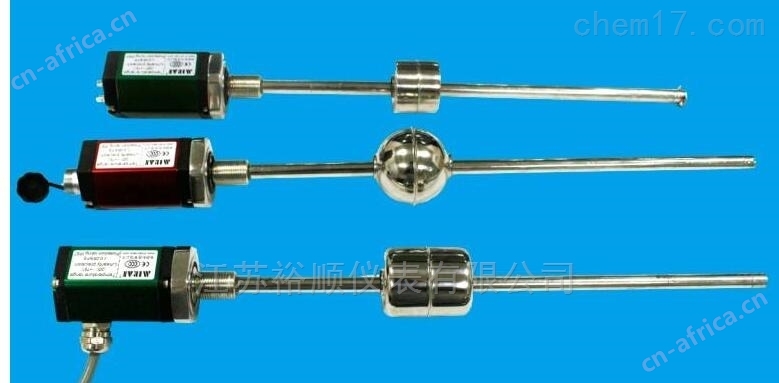

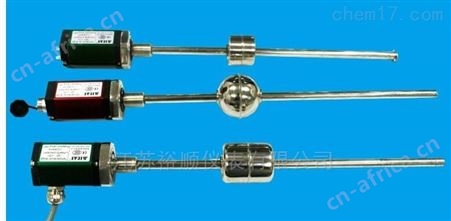

磁致伸缩式液位计是一种可进行连续液位、界面测量，并提供用于监视和控制的模拟信号输出的高精度的测量仪表，由三部分组成：(A)360度内磁浮子;(B)传感器(压磁传感器和磁致传感管);(C)塑封全智能化电子装置。可智能化编程，带有液晶显示，可显示总体液位，界面液位，以及温度输出的电信号，实际液位值，温度值,带有偏移量的实际液位值等。

工作原理
脉冲发生器产生的电脉冲沿外保护管内的波导丝传递，当该环形磁场遇到浮子中yong久磁铁的纵向磁场时，将形成一个螺旋形磁场，它作用于波导丝上并使之扭转，产生超声扭转波，该超声扭转波返回到传感线圏（变换器）时转换成横向应力，通过传感线圈的磁通发生变化，在传感线圏两端产生感应电压，这样可以通过精确测量发射脉冲和返回扭转波的时间差来确定浮子的精确位置。由于浮子总是悬浮在液面上，且磁浮子位置随页面变化而变化，即时间间隔大小也就是页面的高低，然后通过全智能化电子装置将时间间隔大小信号转换与被测液位成比例的4－20ｍＡ信号进行输出。

YS-UHZ	磁致伸缩液位计
	O	盲板法兰，不配排污阀
	L	液位计底部配排污阀
		G	BK-1Ex三磁驱动液位开关
		GH	BK-1Ex高温型四磁液位开关
			□	控制点数（液位开关数量）
				R	LB型变送器，输出信号4~20mA 两线制
				R1	LB型变送器，HART通讯，输出信号4~20mA 两线制
				R2	AT200磁致伸缩液位变送器，输出两线制4~20mA
				R3	AT201磁致伸缩液位变送器，输出三线制4~20mA
				R4	AT202高温型磁致伸缩液位变送器，两线4~20mA
				R5	AT203高温型磁致伸缩液位变送器，输出三线制4~20mA
					D	隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6
					E	本安型 ExibⅡCT4~T6
					EF	本安型带安全隔离栅			W	加宽型磁翻柱面板
						J1	活动式加热夹套		J2	套管型加热夹套
						J3	盘管型伴热装置		J4	深度真空绝热保温夹套
						J5	深度真空绝热保温夹套&复合式加热夹套
						J6	自限温电热带伴热装置
							□□□□	安装高度mm（侧-侧安装无此项）
								□□□□	测量范围（M）
									□□□□	介质密度kg/m³
										□□□	标称压力 Mpa/LB
↓	↓	↓	↓	↓	↓	↓	↓	↓	↓	↓
YS-UHZ	L	G	2	R	D	J1	1500	1200	810	20	选型举例

液化石油气储罐液位计优缺点
优点：(1)结构简单，仅由三部分组成。
(2)高精度，满量程的0.01%，大误差不超过1.27mm。
(3)标定极其简单，无需实标，只需按按钮或者使用HART协议。
(4)对于重新标定或忘记标定值，无需重新校验。
(5)测量范围大，0～22m。
(6)可同时测量总体液位和界面液位，以及温度输出。
(7)压力范围大，大207Bar，标准的是66Bar。
(8)温度范围大，-196℃到427℃。
(9)可现场替换差压式，电容式，超声波式，雷达式，外浮筒式，钢带或伺服马达式等液位变送器。
缺点：(1)不能测量高粘度液体和泥浆，天线浸在被测液体或其饱和汽体中工作，不适用于有压、自聚、有腐蚀、有毒、高黏度液体的测量。
(2)浮子沿着波导管外的护导管上下移动，有时会被卡住。

液化石油气储罐安装方法
为避免由浮筒长度过长造成的不垂直带来的计量误差及浮子卡滞，该液位计采用分段式计量法，将原有浮筒进行切割分段（每台液位计分为3段，每段计量范围为5ｍ），并采用可移动法兰连接、多台仪表串联的方式。液位数据采集后，在信号处理模块中进行初步分析处理’同时通过模块传输数据传输至控制室’以便控制室人员实时监控。
