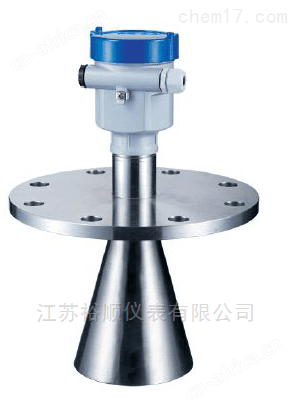

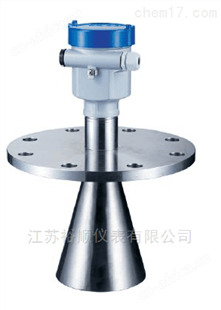

混合型油罐液位计用于测量从参考点（罐顶）到液位表面的间距。天线发出微波脉冲，在被测油液面产生反射，并被雷达系统所接收，天线接收的微波脉冲传输给电子线路，微处理机对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。需要通过输入空罐高度和满灌高度及一些应用参数使仪表适应测量环境，系统中带有HART协议的4～20mA输出到计算机进行油罐液位的显示。

混合型油罐液位计的技能参数设置里有自带搅拌设置的选项。但是具体的不是所有喇叭口都一样，根据具体材质选择不同材质的喇叭口。
1、如果旋转叶桨的直径较小，或者储罐周围有不受叶桨旋转的空间，那么雷达液位计可以不用导播管的形式，在按照选口位置避开进出管道、旋转叶桨、人孔法兰、储罐呼吸器等设施。
2、在选用雷达液位计不使用总线性质的能够处理介质温度并通过总线传输的类型，这样的雷达液位计保护功能较多，如果有干扰造成液位失真，常常保持错误报警液位计锁定，人员处理起来非常麻烦。
3、装不装导播管要看搅拌叶桨的大小，如果叶桨的旋转直径几乎和罐的直径相等，那么雷达液位计的回波会受严重干扰，这个时候如果选用雷达测量液位使用导播管。

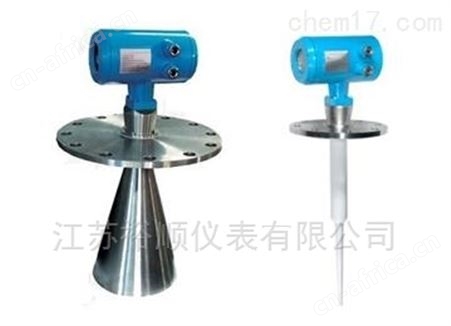

4、至于雷达液位计的天线有多种形式，有喇叭口的、有水滴形的、有平板型的，喇叭口的大小也有多种形式，在选用时要根据自身的介质性质进行合理选型，比如介质易挥发冷凝，做好选用水滴式的。

使用方法
雷达液位仪安装在油储罐的顶端，根据顶部天线发射的雷达信号反射测量出液位和容积。同时根据多点温度计测量出油罐内油脂的平均温度，计算出油罐内油脂的质量和密度。测量过程中无需移动部件，通过非接触测量，可实现对油罐的管理、监控，同时通过罐下显示仪可以在油罐下方实时读取油罐内油脂的信息。

为什么选用雷达液位计
1.安装方便:雷达液位计安装一般采用顶部安装方式，仅需在顶部预留一个安装接口即可，节约设备建造成本和施工时间!
2.使用寿命长:雷达液位计采用非接触式测量方法，传感器不与介质直接接触，避免因介质造成的腐蚀、磨损等情况;
3.符合卫生行业要求:采用非接触式测量方法，避免与介质直接测量;传感器部分均采用316L和PTFE材质;
4.稳定可靠:雷达液位计不存在机械部件，避免了传统磁性液位计、压力型液位计因机械部件原因造成的故障，节约维护成本;
5.通用性强:雷达液位计应用范围广泛，使用条件在此款雷达液位计使用条件内时，可任意调换使用地点使用环境。

雷达液位计故障分析
1、启动出现超高超低电流，启动时出现电流异常为正常开机自检，持续一般不会超过30秒;如果长时间电流溢建议送修。
2、液位测量值出现规律的向高液位跳动现象，请排查雷达液位计下方是否有固定障碍物，进行虚假回波学习处理。
3、出现液位测量值规律的向低液位跳动现象，请查证被测介质介电常数数据。
4、出现E14代码，回波曲线图是直线，此时请排查雷达液位计是否接地(绝缘容器尤其注意);排查雷达液位计天线部分是否被介质堵塞污损(清洁干净应可正常工作。
5、出现测量值停止在某个位置不响应液位变化，请排查请排查雷达液位计天线下方是否有固定障碍物，进行虚假回波学习处理。
