丙烯储罐液位计-江苏裕顺仪表有限公司

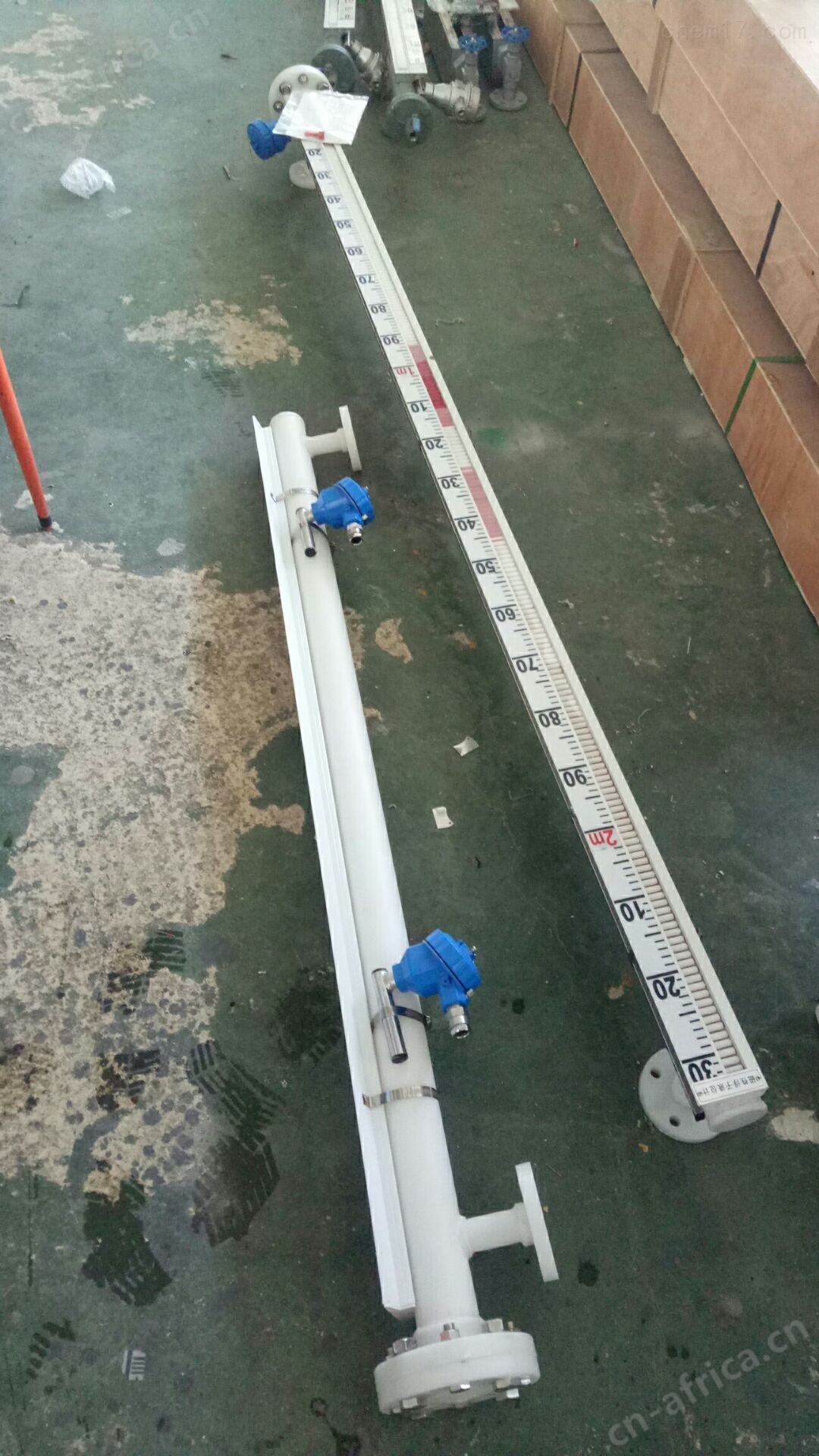

丙烯储罐液位计用于测量各种承压(或敞开)贮液设备(塔、缸、槽、球、箱、锅炉）等容器内介质液位的计量仪器。

产品概述：
丙稀液位计结构是在原基础上增设保温隔套管，保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需的温度，适用用与介质对奥氏体不锈钢，介质高温汽化，凝固点低的场合。保温x磁翻板液位计是由本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。保温x磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实现远距离报警、限位控制。配置变送器，可实现液位的远距离指示、检测与控制。

基本参数：
（1）连接法兰中心距离L（mm）：350~15000
（2）介质密度（g/cm3）：0.425~2
（3）操作温度（℃）：-40~450
（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3

丙烯储罐液位计是由本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。
是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实现远距离报警、限位控制。配置变送器，可实现液位的远距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶装两种形式。
根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

结构特点
l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的开关动作，实现ON-OFF控制或报警。
l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

主要技术参数

安装形式内容		侧装式	顶装式
安装间距	不锈钢	500～5000(mm)	500-2500(mm)
(测量范围)	ABS、PPR	500～4000(mm)
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		>0.6g/cm3	>0.76g/cm3
法兰连接	不锈钢	法兰20-40(DN20PN1.0-4.0)	法兰200-25(DN200PN1.6)
	ABS	法兰20-10(DN20PN1.0)	法兰200-6(DN200PN0.6)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4m2/s)
上、下限开关输出		1、控制灵敏度：10mm
		2、输出接点容量：AC220V2A
		3、接点寿命：5×104次
		4、防爆特征：iaIICT4本质安全型
电远传、连续显示		1、精度：±1.5%
		2、输出负载：750Ω
		3、输出信号：0～10mA输出，220VAC/4～20mA输出，24VDC
		4、防爆特征：iaIICT4本质安全型
