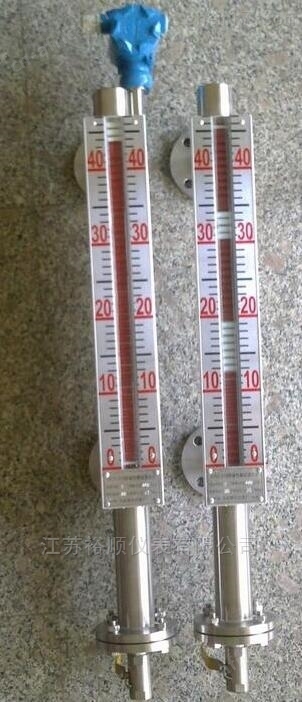

乙二醇冷冻液液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色带的界线即代表液位高度。在指示器左侧配有醒目的刻度尺。从而使液位的指示显得更加清晰。
适用范围：
乙二醇冷冻液液位计是常用的侧装式液位计,适用于工作压力低于2.5 MPa,工作温度低于200℃的液体介质的液位测量。
特点
1，适用范围广，安装形式多样，适合任何介质的液位，界面的测量。
2，被测介质与指示结构隔离，密封性能好，防泄露，适应高压，高温，腐蚀条件下的液位测量，可靠性高。
3，集现场指示，远传变送，报警控制开关于一体且可自由调整，功能齐全双色指示带夜光，连续直观，醒目，测量范围大，观察方向可任意改变。
4，耐振动性能好，能适应液位波动大的情况下工作结构简单，安装方便，维护费用低。
5，带精美的磁钢校正器，现场随意校调技术参数。
参数
型号 | 代 号 | 说 明 | 选型举例 |
YS-UHZ－ | □ | 磁性翻板液位计 | YS-UHZ |
1.功能 | A | 液面（可省略） | A |
B | 界面（非互溶性双介质） | ||
2.表现方法 | F | 翻板侧装 （可省略） | F |
G | 翻板顶装 | ||
X | 其余 | ||
3.距L | —□ | MM | —1700 |
4.应用温度 | B | 常温－20℃－70℃ （可省略） | B |
C | 中温－20℃－150℃ | ||
D | 低温0℃－350℃ | ||
5.压力等级 | —□ | kg | —16 |
6.衔接法兰 | G | DN20（侧装） | H |
H | DN25（侧装） （可省略） | ||
I | DN80(顶装) | ||
J | DN100(顶装) | ||
X | 其余 | ||
7.密封面型式 | A | 突面 | A |
B | 凸面 | ||
X | 其余 | ||
8.介质密度 | —□ | g/cm3 | —1.0 |
9.布局 | P | 通俗布局 （可省略） | P |
J | 夹套 | ||
Q | 防霜 | ||
10.本体资料 | R | 304 (可省略) | R |
S | 304衬四氟 | ||
T | 316 | ||
U | 316衬四氟 | ||
V | PP | ||
W | PVC | ||
X | 其余 | ||
11.远传旌旗灯号 | A | 无 （可省略） | A |
B1 | 24V供电 输入两线制4-20ma(下接线) | ||
B2 | 24V供电 输入两线制4-20ma(上接线) | ||
12.报警点/数目 | F | 无 （无省略） | F |
G□ | 非坚持开关 (□ 1个，2个，3个，4个) | ||
H□ | 坚持开关 (□ 1个，2个，3个，4个) | ||
X | 其余 | ||
13.防爆 | C | 通俗型 （可省略） | C |
D | 本安型 | ||
E | 隔爆型 | ||
14.排污阀 | N | 无 （可省略） | M |
M | 有 |
冷冻液液位计产品类型
名称 | 型号 | 公称压力MPa | 介质温度℃ | 结构特征 | （规格按上、下阀中心线间距离 | 标准号 | ||||||
结构形式 | 材料 | L=304 | L=500 | L=800 | L=1100 | L=1400 | L=1700 | |||||
液位计 | T2.5 | 2.5 | -20～+250 | 普通型 | I（碳钢） |
| △ | △ | △ | △ | △ | HG5-1 |
夹套型 | I（碳钢） |
| △ | △ | △ | △ | △ | |||||
T6.3 | 6.3 | -20～+250 | 普通型 | I（碳钢） |
| △ | △ | △ | △ | △ | HG5-1 | |
夹套型 | I（碳钢） |
| △ | △ | △ | △ | △ | |||||
液位计 | R4.0 | 4.0 | -20～+250 | 普通型 | I（碳钢） |
| △ | △ | △ | △ | △ | HG5-1 |
夹套型 | I（碳钢） |
| △ | △ | △ | △ | △ | |||||
R0.6 | 0.6 | -20～+250 | 带颈衬里 | III(碳钢衬里） | △ |
|
|
|
|
| HG5-1 | |
带颈 | I（碳钢） | △ |
|
|
|
|
| HG5-1 | ||||
R | 常压 | -20～+250 | 衬里 | III(碳钢衬里） | △ |
|
|
|
|
| HG5-1 | |
嵌入联接 | I（碳钢） | |||||||||||
冷冻液液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警（控制）开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
注意事项：
1、与被测容器的上下分液管间各装一只截止阀门以便打开或关闭液位计和便于液位计的维修。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。
2、安装液位计时，法兰中心线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰（或耳朵攀）作固定支撑以增加强度。配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时，至少应保持20厘米以上的间距，单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时，至少应保持20厘米以上的间距，单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区（L1）与介质密度有关，故不同介质有不同盲区。
