氯化钙溶液液位计-江苏裕顺仪表有限公司

氯化钙溶液液位计由于具有结构简单、成本低、测量范围宽、读数直观、安装使用维修方便，且液位指示器与测量介质隔离而具有安全性好等优点，广泛地应用在炼油、食品加工、化工、冶金、医药、环保等行业的液位测量中。

对于浮子清洗的方法除了人工拆卸清洗外，还可对磁翻板液位计进行改造实现了免拆卸的方法，就是通过磁翻板测量筒上部的丝堵进行改造，安装一个冲洗管线，可以使用蒸汽和自来水进行切换，当出现浮子卡阻的时候，只要把磁翻板液位计的侧面或上下连接设备阀关闭，打开排污阀，然后开启上部的冲洗阀，轮番使用蒸汽和自来水冲洗即可除去磁浮子上吸附的脏污杂质，也能够除去测量筒内壁的杂质，而且不会对人体产生腐蚀性伤害，也减轻了劳动强度

氯化钙溶液槽罐液位计浮子为什么会被卡住?今天就给大家总结了以下几个因素：
1、浮子被自身磁性吸附的铁屑或其它污物卡住。
2、环境温度过低低，导致介质结冰，浮子不能上升或下下降。
3、使用一段时间后，浮子可能会被存在的杂质卡住，无法移动
4、浮筒的安装角度小于87度，倾斜的浮筒影响浮子的上下移动
为避免以上故障出现，在生产浮筒时应选用的304或316L不锈钢材料，匹配浮筒内径与浮子外径尺寸，并根据现场介质的密度和压力情況况，准确计量浮子的尺寸大小，从选材、设计和生产等各个方面严格控制产品质量，使浮子故障大大降低，从而保证磁翻板滚位开关的稳定运行和正常工作。

氯化钙溶液槽罐液位计清洗与维护：
1、使用中的液位计定期检查。清洗玻璃内外壁污垢，使液体显示清晰。
2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不小于4 转(使钢球封门时，不致于碰到阀杆的顶端。)
3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内，否则在磁翻板液位计安装后使阀门挠曲。

附表：1使用场合列表：

型式	适用范围
普通型	适用于低、中压，无特征防腐要求场合
真空型	适用于超低温、超高温、低、中、高压，无特殊防腐要求场合
防霜型	适用于低温，低、中、高压，无特殊防腐要求场合
地下型	适用于埋地式或顶部开孔贮槽、介质粘性不太大的场合
夹套型	适用于需保温或冷却，低、中、高压，无特殊防腐要求的场合
内衬里型	四氟或其它衬里，无盲区，适用于特殊防腐要求的低、中压场合
防腐型	纯PP、PTFE、PVC304内衬PTFE材质，适用于常温、常压耐腐蚀场合

附表：2防腐性材料：

代号	名称	适用介质
PVC	聚氯乙烯	水、污水、轻微的腐蚀性液体
PP	聚丙烯	耐酸、碱、油脂、油和油剂
PE	聚乙烯	耐稀酸、碱、酒精、汽油、溶剂
PTFE	聚四氟乙烯	耐所有化学品
PVDF	聚偏氟乙烯	耐油和油脂、酸碱、溶剂
PUR	聚氨酯	耐燃料、热油和含有的液体
PA	聚酰胺	耐油、油脂和溶剂

基本参数：
测量范围L：200～12000mm
测量精度：±10mm
介质温度：-40～480℃
介质比重：≥0.4
使用压力:0～32Mpa
介质粘度:≤0.02Pa.S
连接法兰：按技术参数
技术参数：按设计或用户要求
注：Dφ48～89
D1φ115～φ200（根据压力而定）
L1<300时，液位计受安装环境影响,订货时应明显提出。

氯化钙溶液槽罐液位计安装：
1.首先查看液位计标牌数据与订货要求是否相符，距离液位计周围500mm内不能有磁性，否则会影响液位计正常工作。
2.液位计与容器之间应装有截止阀，以便检修及清洗时切断物料，测量范围>4m时应在容器上加支撑点和液位计上的支撑点连接加固，连接方式有法兰或连接件。主体安装必须垂直，误差<3度。
3.打开排污法兰盖，轻轻放入磁浮子，注意箭头向上(重端向上)，切莫装反。装上密封垫及法兰盖，螺丝均匀拧紧。将液位计与容器接口法兰之间加装截止阀、密封垫将对接螺丝均匀拧紧。
氯化钙溶液槽罐液位计技术参数：

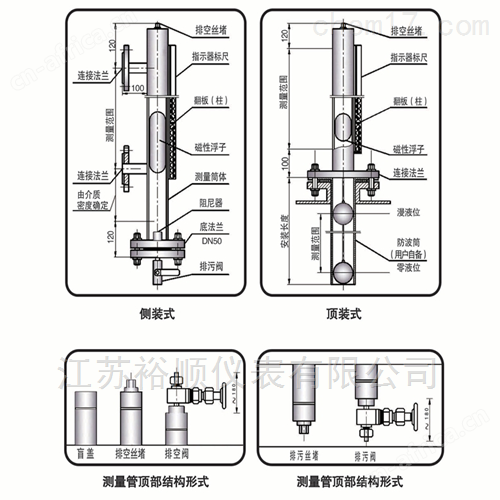

安装形式		侧装式	顶装式
安装间距(测量范围)		500,800,1100,1400,1700,2000,2500,3000 3500,4000,4500,5000,5500,6000mm	500,800,1100,1400,1700,2000,2500,3000mm
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
连接法兰	不锈钢	法兰20-40(D N 20 P N 4.0)(GB9119-88)	法兰200-25(D N 200 P N 2.5) (GB9119-88)
	ABS	法兰20-10(D N 20 P N 1.0) (GB9119-88)	法兰200-6(D N 200 P N 0.6) (GB9119-88)
主体材料		ABS(工作压力0.6MPa) 1Cr18Ni9T
介质温度		-40℃~100℃(ABS: -40℃~80℃)
环境温度		-40℃~+70℃
示值误差		± 10mm
介质粘度		≤ 1st(10 - 4 m/s)
上下限开关输出		1.控制灵敏度: 10mm 2.输出接点容量: AC220V2A 3.接点寿命: 5 × 10 4
电远传连续显示		1. 精度 : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 0~10mA 输出 ,220VAC 电源4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型

氯化钙溶液槽罐液位计选型：

UHZ	磁翻板液位计
结构形式	A	标准型
	B	保温型
	F	防腐型
	主体材质	1	304不锈钢
		2	316L不锈钢
		3	聚四氟乙烯衬里
		4	其它
		安装方式	C	侧装式
			D	顶装式
			输出类型	1	基本型
				2	带上、下限开关输出
				3	带电远传（4~20mA输出，24V，AC）
				4	带防爆型远传（4~20mA输出，24V，AC）
				5	带HART协议型（4~20mA输出，24V，AC）
				法兰标准	S1：DN20 PN1.6MP a HG25902-97
					实际现场需求
					测量范围0-6000mm
					排污阀	321
						304
						316
						PVC
						ABC
						防爆等级	普通型
							本安型ExibCT4
							温度	℃
							压力	实际值（单位：MPa）
