醋酐储槽液位计由连通器、主导管、磁性浮子、现场指示牌，及捆绑式液位变送器或液位开关组成。本产品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、异性相吸的特性。

    醋酐液位计液位开关是由磁翻板液位计和磁开关组合而成的。磁翻板液位计的历史悠久，是当今工业领域中使用率非常高的一种液位计。作为一种基础的液位报警器，磁翻板液位开关不仅仅具有开关模式的报警功能，若与干簧管远传变送器同时配套使用，则还可以使测量数据实时远传至观察室，使仪表操控人员就地远程操控液位，方便高效。
醋酐液位计技术参数：
测量范围：150～15000mm
精确度：±10mm
工作压力：常压～25MPa
工作温度：-200～600℃
介质密度：0.5～2.0 g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）
过程连接：
侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客户安装尺寸。

    内衬型液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氧化钠等强腐蚀性介质液位测量的选择。

    液位计（PP）适用于氢氧化钠液等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。

   主体PP材质，PVC材质，适用于氢氧化钠、盐酸、稀硫酸等无机类腐蚀性液体的测量,适合于常温，常压等对温度和压力要求不高的场合的腐蚀性氢氧化钠等碱液的测量。

醋酐液位计液位计特点：

  1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。

  2、配上下限开关输出，可实现远距报警，限位控制。

  3、配变送器可实现液位远距报指示，检测与控制。

醋酐液位计安装要求：

  1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。

  2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

  3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

现场使用对比液位计选型二：

醋酐液位计有如下结构特点：

1、基本型

   液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。

2、上下限开关输出

   利用磁性浮子随液位移动，使安装在液位计立管设定位置上的开关动作，实现开-关控制或报警。

3、电远传

​

   在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

现场使用特性：

   就地显示磁翻板液位计具有显示直观醒目、无需电源、安装方便可靠、维护量小、维修费用低的优点，是玻璃管、玻璃板液位计的升级换代产品，可广泛应用于石油、化工、电站、制药、冶金、船舶工业、杉污水处理等行业的罐、槽、箱等容器的液位观察监测。

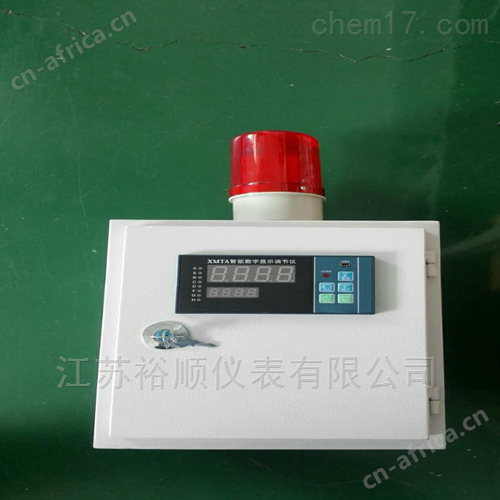

   根据工程实际需要，配合远方传输设施，磁翻板液位计不仅可以就地显示液位，也可在主控室通过计算机或者数字显示仪表来实现远程观测。根据工业过程控制的需要，对液位报警或进行控制。

现场使用液位计选型一：

醋酐液位计现场使用置换：

（1）将分水器的液排尽；

（2）在分水器出口两阀之间连接临时管线；

（3）打开安全阀旁通，从临时管线通入清水，待液位上升到90%时关闭安全阀旁通，打开安全阀下甩头放空，当甩头出水并连续稳定时，停止注水。

（4）关闭安全阀旁通，拆下安全阀，然后打开安全阀前手阀，保证球罐对空；

（5）关闭罐顶气相管线手阀；

至此，注水完成。下一步是将水倒入B罐（以B罐为例）。

（6）在安全阀下法兰处安装盲法兰，在下面的甩头上接入非净化风；

（7）对B罐进行流程切断和排液卸压（步骤与对A罐的相同）；

（8）将B罐分水器的液排尽；

（9）在两罐分水器出口两阀间连接临时管线；

（10）导通两罐底部分水器到分水器的阀门，打开非净化风，将水从A罐压入B罐。

（11）球罐水排尽后，关闭B罐分水器的进出口阀门。

液位计主要技术参数：

  （1）YS-UHZ517C型磁翻板液位计，可配置液位变送器，用以实现液位信号远传的数/模显示。

  （2）结构原理 MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内。
