管式双色液位计带远传能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi，304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择，以适应不同场合、环境的要求。

    先要了解一下液位计的结构：每一台液位计都有一个容纳浮球的腔体，称为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色，两色交界处即是液面的高度。

双色液位计磁性浮子：

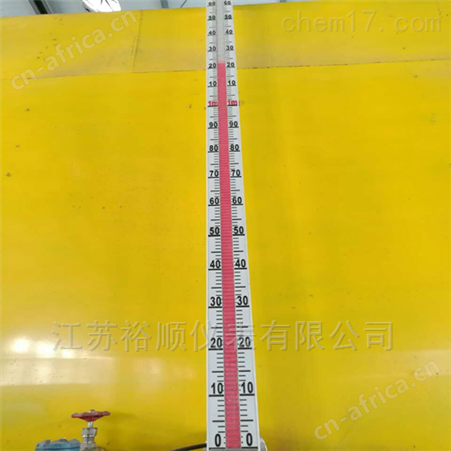

    液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

液位计带远传配套仪表时需做到如下几条：

   1.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；  　

   2.远传配套仪表上感应面应面向和紧贴主导管；

   3.远传配套仪表零位应与液位计零位指示处在同一水平线上；

   4.远传配套仪表与显示仪表或工控机之间的连线好单独穿保护管敷设或用屏蔽二芯电缆敷设；

5.接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

双色液位计排液自动控制：

     排液自动控制适用于安装液位检测装置的仓、池、槽、罐等容器位于泵的进口侧，并要求液体介质不能从容器内溢出，而对泵的出口侧介质液体的液位一般没有控制要求的工作情况。

    排液泵的液位自动控制系统的控制思路是：当容器内液位高于“高液位”时，启动泵排液；当液位高于“超高位”时，启动应急备用泵参与排液并报警；当液位回落至低于“高液位”时，应急备用泵退出运行，低于“低液位”时，则泵也停止运行。

液位控制安装示意图：

    (a)一用于排液控制(b)一用于供液控制

    当液位升高到“高液位”，使液位开关sk动作时。其常开点13与15接通，继电器KAl得电吸合并自保，其常开点ll与7接通，使接触器KM得电工作，启动泵运转排液。这时，如果液位仍继续上升，达到“超高位”，致使液位开关S【8动作时，其常开点17与19接通，由于此时Sk已复位(KAl仍自保维持)，则继电器KA2得电吸合并自保，其一组常开点1与25接通报警电铃HA，提醒操作人员采取相应措施处理(按按钮SB使继电器KA3得电吸合并自保，可以解除音响)，另一组常开点并于1l与7之间，以便在液位开关Sk或继电器KAl失灵“高液位”信号未能使接触器KM得电工作时，“补充”一道启动命令，让接触器KM得电工作去启动泵运行排液。

液位计控制补充环节：

​

   (a)一用于排液控制(b)一用于供液控制

    当液位升高到“高液位”使液位开关sk动作时，KA。与lKM得电动作，启动1’泵运行排液。如果液位继续上升，达到“超高位”使SL^动作时，由于此时sk已复位(KAl仍自保维持)，则继电器KA，动作，一方面向1。泵再“补充”一道启动命令，以便在Sk或KA，失灵“高液位”信号未能使1KM得电工作时，让1KM得电工作去启动1。泵运行排液；另一方面鸣铃报警提示操作人员按2sB．来启动作为“应急备用”的2。泵参与排液。

    当液位回降到“高液位”时，SIJ2又动作一次，其常闭点断开使KA，断电释放，退出“超高位”状态，作为“应急备用”的24泵退出运行，报警电铃及解除电路也恢复到“待命”状态。

双色储罐液位计选型常用参数对照表一：

    当液位继续下降到“低液位”使SLI动作时，KAl断电释放，退出“高液位”状态，1’泵也停止工作。如果由于某种原因(如S L】失灵或KA】不能释放等)在“低液位”时，1KM仍不能释放使l。泵继续工作导致液位继续下降到达“超低位”时，Sk及KA3动作，一方面再一次断开1’泵的“自动”控制回路，向1。泵再“补充”一道停机命令；另一方面鸣铃报警提示操作人员采取相应措施处理。

双色液位计槽罐液位计的安装方式：

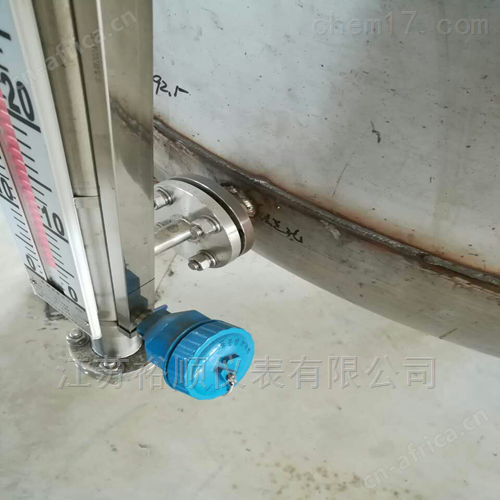

     通常的槽罐安装方式都选择的侧装型，在遇到有放置于地下的储罐时为便于安装与观测，就需要选择顶装型磁翻板液位计。顶装式液位计与罐体的连接部分一般是选配DN80或DN100的法兰连接，如何觉得牢固性不够可以根据实际情况选配更大规格的连接法兰。一般情况下DN80和DN100就够用。顶装式液位计在安装高度较高达到4到5米时，建议在两边增加固定拉索，可以保证仪表在有较恶劣的测量环境中，比如现场震动较大或有时遭遇碰撞的情况下不受到损坏。

液位仪表安装和使用：

     储罐液位计经使用后本体内会有介质的沉淀物，影响浮子的正常工作务必定期进行清洗。清洗前首先关掉气液相阀门，排除筒体内的余留物质。清洗后按原样装配，浮子切忽倒置，密封垫应更换以防老化泄漏，拧紧螺钉。磁翻板液位计安装和使用：
   1、安装完毕后应首先用调整磁钢沿着翻板表面缓慢移动，使所有翻板红色的一面朝观察者。
   2、本产品必须垂直安装，大偏差≤3°
   3、液面计本体周围200mm距离内不得有铁磁性物质
   4、本产品超过4米，在安装过程中必须增添中间支撑
   5、液位计进入运行前，应先打开上阀，然后缓慢地打开下阀，使介质慢慢地流入筒体，让翻板逐一翻动跟踪指示。并用调节螺钉调整零液位。
6、在对容器做耐压试验前，请关闭与液位计的连通阀。
7、在使用过程中，因液位突然变化或其它原因造成个别翻板失灵，可用调整磁钢校正。

双色储罐液位计选型表参数常用介质：

双色液位计安装：
    主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。
