沥青液位计安装一般都是法兰对接，目前市场上常用的侧装式磁翻板液位计用的是DN25，也有DN20等，也可以根据厂家要求定制，如果现场条件允许的话也不是太麻烦，它的大优点就是看着直观，另外一些挥发性特别强的介质，用磁翻板就比较合适。

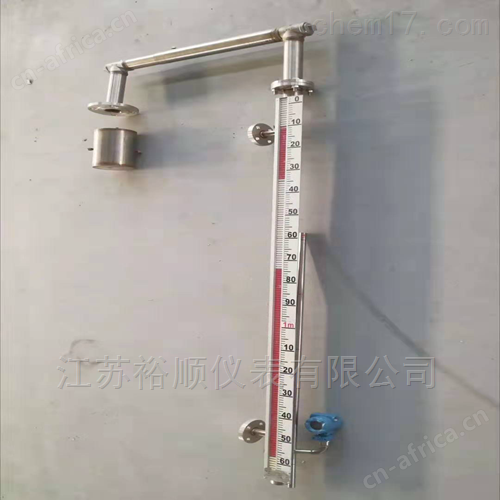

高温沥青罐液位计是基于连通器和磁性耦合原理实现液位的实时测量。当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，从而实现液位的准确测量。
●结构紧凑，方便现场安装
●测量盲区小，指示器可视角度大
●的引导磁条，确保磁耦合系统工作的可靠性
●一体化设计的指示器外壳，提高产品的密封性和使用寿命
●材料采用抗腐蚀性强的316L不锈钢
磁翻柱显示器：
A型：铝合金，高强塑料翻柱
B型：铝合金，铝翻板
C型：耐腐蚀PVC,高强塑料翻柱
D型：耐腐蚀聚丙烯，高强塑料翻柱
E型：铝合金，LED显示
F型：聚丙烯，LED显示
防护等级：IP65
本系列主要产品 | |
1 | 侧装型 磁浮翻转式液位计 |
2 | 顶置型磁浮翻转式液位计 |
3 | 储罐用磁性液位计 |
4 | 夹套型保温保冷型磁浮翻转双色液位计 |
5 | 蒸汽管伴热型磁浮翻转双色液位计 |
6 | 防霜型磁浮翻转式双色液位计 |
7 | 耐高温型磁浮翻转式双色液位计 |
8 | 报警式磁浮翻转式双色液位计 |
9 | 远传型磁浮翻转式双色液位计 |
10 | 锅炉汽包用磁浮翻转式双色液位计 |
11 | 磁力液位报警开关 |
12 | 多路报警控制仪 |
13 | 液位传感及变送器 |
14 | 磁浮液位计用远传智能数字仪表 |
15 | 浮子选择 |
高温沥青罐液位计主要技术参数：
测量范围：0~6000mm（法兰中心距）
公称压力：2.5;4.0MPa
公称通径：DN40
环境温度：-40~80℃
工作温度：-40~350℃
测量精度：±10mm
介质密度：液位：ρ≥0.5g/cm3
界位：ρ1-ρ2≥0.25g/cm3
接液材质：1Cr18Ni9Ti
法兰标准：JB82-59（液位计法兰：平面或凸面）
伴热夹套接头：ZG1/2“
4-20mA变送、点信号控制装置：
1、4-20mA变送装置：
a、供电电源220VAC或24VDC
b、输出1-5V 4-20mA
c、环境温度-40℃~+60℃
d、远传大距离3KM(敷设电缆电容、电感量大不超过0.04uf.22mH)
e、环境振动频率≤25Hz，振幅≤O．5MM
f、负载抗阻250Ω 功耗<1.OW
g、防爆软接头M20×1.5内螺纹(亦可按用户要求配)
h、防爆型式、隔爆型、隔爆本安型
2、点信号：
a、供电电源：220V或24VAC、DC(24VAC或DC)
b、输出信号：二常开、二常闭开关信号
c、环境温度：-40℃~+60℃
d、触点容量：220VAC 0.25A、 24VDC 0.5A
e、环境振动频率≤25Hz 振幅≤0.5mm
高温沥青罐液位计工作原理：
在您选用此产品前我们先将磁性翻柱液位计的工作原理作一简单的介绍。UHZ/C系列磁翻柱液位计又称磁性浮子液位计或磁翻板液位计，它通过气相和液相连接法兰与容器相连接。UHZ/C系列磁翻柱液位计根据浮力和磁耦合原理，测量筒内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色翻柱旋转180℃显示红色（反向旋转180℃显示白色）实现了测量和显示被测液面位置的目的。具体解释就是：UHZ/C系列磁翻柱液位计它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。每个磁翻柱双色轴向对称结构，两个磁翻柱间的间距为10mm或20mm，分别以白色和红色来指示气相部分和液相部分，也可选择下部白色表示液体部分上部红色表示气体部分。红色与白色交接处就是液相与气相的分界处。该液位计也能用于两种不同密度介质的界面测量。
高温沥青罐液位计选型参数表：
| 型号 | 规格编码 | 内容 | |||||||||||
| UHZ— | 磁翻板液位计 | ||||||||||||
| A | 就地显示型 | 显示和远传功能选择 | |||||||||||
| B | 电远传型 | ||||||||||||
| C | 报警型(三点报警) | ||||||||||||
| D | 就地显示电远传型 | ||||||||||||
| E | 就地显示报警型 | ||||||||||||
| F | 电远传报警型 | ||||||||||||
| G | 就地显示电远传报警型 | ||||||||||||
| B | 翻板式就地显示装置 | ||||||||||||
| A | PN1.0MPa | 工作压力 | |||||||||||
| B | PN1.6MPa | ||||||||||||
| C | PN2.5MPa | ||||||||||||
| D | PN6.0MPa | ||||||||||||
| 法兰接口 | |||||||||||||
| F | 接口法兰标准JB82-59 | ||||||||||||
| E | 额定介质温度-40℃ | 工作温度选择 | |||||||||||
| H | 额定介质温度100℃ | ||||||||||||
| I | 额定介质温度350℃ | ||||||||||||
| 介质密度：≥0.51(g/cm3) | |||||||||||||
| — | |||||||||||||
| 量程：0~6000（mm） | |||||||||||||
| — | |||||||||||||
| E | 带蒸汽夹套 | ||||||||||||
| D | 隔爆型 | ||||||||||||
| i | 本质安全型 | ||||||||||||
| UHZ—□—□—□—□—□—□—□—□—□—□—□—□—□ | |||||||||||||
应用领域
UHZ/C系列磁翻柱液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器以及其他压力容器内与 321 、304、321+内衬（F46、F4、PTFE）、316、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供用户选择，以适应不同场合、环境的要求。本安和隔爆二种形式的防爆类型可满足不同使用场合的要求。
储罐液位计基本差数：
测量范围LD：200～15000mm
L1：与介质的比重及浮子的材质有关，详见下表
介质比重 | L1（mm） | |
防锈铝浮子（LF2） 及LF2氟塑包裹的浮子 | 不锈钢浮子 （1Cr18ni9Ti） | |
0.45 | 463 |
|
0.55 | 286 |
|
0.65 | 210 |
|
0.75 | 166 |
|
0.85 | 140 | 340 |
0.95 | 120 | 260 |
≤1.0 | 113 | 220 |
特殊要求
为满足不同场合和环境的需要可附加如下选项：
1.各型号均可选配无源自保持ON/OFF报警开关，实现高低液位自动控制或报警；
2.各型号均可选配4-20mA液位传感器，实现远距离集中测量与控制。
3.液位计底部排污阀，方便使用中排污。
