聚醚液位计显示器面板和翻片采用加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气的同时，也更便于实现现场观察。

   液位计是根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

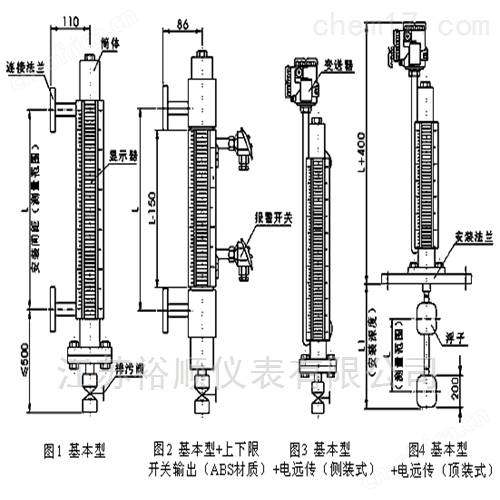

聚醚罐用液位计结构:
   （1）磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实现远距离报警、限位控制。配置变送器，可实现液位的远距离指示、检测与控制。
   （2）根据在容器安装位置的不同，提供侧装和顶装两种形式。
   （3）根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

聚醚罐用液位计特点：
• 翻柱外壳采用聚酯及高温陶瓷，不褪色、耐高温。
• 适合容器内液体介质的液位、界面的测量。除现场指示外，还可配远传变送器、报警开关、控制开关，检测功能齐全。
• 指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
• 测量范围大，不受贮槽高度限制。
• 指示机构与被测介质隔离，因而密封性好，可靠性高，使用安全。
• 结构简单，安装方便，维护费用低。
• 耐腐蚀、无需电源、防爆性能好。
• 翻柱磁钢采用不易退磁的进口材料，可在高温、高压情况下可靠运行。
保温与伴热
在石油、化工等系统中需防冻、保温及加热场合的液位测量时，往往需要对液位计附加夹套装置，夹套形式有蒸汽夹套、水循环夹套、真空夹套、双层夹套等；另外也可附加的自恒温电伴热系统。
蒸汽夹套和水循环夹套，是在液位计主导管外增加一层筒体，供蒸汽、循环水或导热油流通。
真空夹套，是在液位计主导管外增加一层真空筒体，以使被测量介质与外界隔热。
双层夹套，一般是指在蒸汽伴热夹套外再做一层真空夹套。
电伴热系统，是在液位计主导管外缠绕电伴热带，从而给介质加热。我们可提供：
1、基本型电热带，用于无防爆、无防腐要求，且环境湿度不大的场所；
2、防护型电热带，用于无防爆、无防腐要求，但环境湿度较大的场所；
3、防爆型电热带，用于有防爆、无防腐要求，环境湿度不大的场所；
4、防爆防护型电热带,用于有防爆、无防腐要求，环境湿度较大的场所；
5、防爆防腐型电热带，用于有防爆、有防腐要求，环境湿度较大的场所。
显示板型式特点
● 真空玻璃管显示板（SN）
   1、硼硅玻璃管真空密封磁性翻片，消除日晒、氧化、粉尘、腐蚀、雨雪、冰冻等因   素导致翻柱卡阻，退色、形变、脏污等情况发生。
   2、翻片机械互锁，浮子快速移动仍灵活可靠翻转，不会产生交错翻乱的现象；
   3、标尺及面板全不锈钢结构，美观坚固，耐腐蚀；
●  高温陶瓷翻柱显示板（AC）
采用进口稀土材料高温磁体以及双色陶瓷片，高温使用不退磁不退色不变形，耐腐蚀耐老化，美观鲜明。
●  磁敏双色LED显示板（AE）
采用红绿双色LED发光器件替代红白翻柱， 显示亮度高，可视距离远，标尺清晰，显示角度大，更便于夜间观测；

4-20mA变送、点信号控制装置：

  1、4-20mA变送装置：
  a、供电电源220VAC或24VDC
  b、输出1-5V 4-20mA
  c、环境温度-40℃~+60℃
  d、远传大距离3KM(敷设电缆电容、电感量大不超过0.04uf.22mH)
  e、环境振动频率≤25Hz，振幅≤O．5MM
  f、负载抗阻250Ω 功耗<1.OW
  g、防爆软接头M20×1.5内螺纹(亦可按用户要求配)
  h、防爆型式、隔爆型、隔爆本安型
2、点信号：

  a、供电电源：220V或24VAC、DC(24VAC或DC)
  b、输出信号：二常开、二常闭开关信号
  c、环境温度：-40℃~+60℃
  d、触点容量：220VAC 0.25A、 24VDC 0.5A
  e、环境振动频率≤25Hz 振幅≤0.5mm
点信号工作原理图

聚醚罐用液位计技术参数
1.现场显示型
测量范围：300~15000mm
测量精度：±5.0mm、±10mm
工作温度： -40~250℃ (ABS，PP-R，PVC：-40～80℃) 特殊型可达450℃
工作压力 ：≤2.5MPa(2.5MPa以上可另行设汁)； 防腐型≤0.6MPa
介质粘度 ：≤1st(10-4m2/s)
介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3
排污接口：ZG1/2“（内）
环境振动：频率≤25Hz，振幅≤0.5mm 跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L），不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE），PVC塑料(聚氯乙烯)，PP-R，ABS
连接过程：侧装式 HG20592-97 DN25 PN4.0（或用户）；顶装式 HG20592-97，DN80，PN1.6（或用户）；夹套法兰 HG20592-97；DN15 PN1.6（或用户）
2. 远传信号输出装置
输出信号：4~20mA；
负载阻抗：350Ω（24VDC时）；
供电电源：18~30VDC（额定24VDC）；
环境温度：-40~80℃；
相对湿度：≤90%RH；
功耗：0.5W；
本安型：ibIICT4；
隔爆型：dIIBT4。
3. 控制报警开关
输出型式：常开常闭开关信号
报警精度：+10mm
环境温度：-40~80℃
工作寿命：≥105次
出线接口：M201.5或内螺纹3/4″
聚醚罐用液位计选型图谱：

UHZ系列磁翻板液位计
	1 侧装式 2 顶装式							安装方式
		1 PP 2 PVC 3 不锈钢304 4 不锈钢316L 5 不锈钢衬四氟 6 其他						主体材质
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公称压力
				1 基本型 2 带上下限开关输出 3 带电远传（0～10mA输出，220V，AC） 4 带电远传（4～20mA输出，24V，DC） 5 带本安防爆型（4～20mA，24V，DC） 6 带本安防爆型上下限开关输出				类型
					L 安装间距（测量范围）
						L1 安装深度（顶装式（0～4000mm任选）
							介质密度ρ（g/c）
UHZ-	2	2	1	1	L=2500mm	L1=3000mm	ρ=0.8g/c	举例

​
