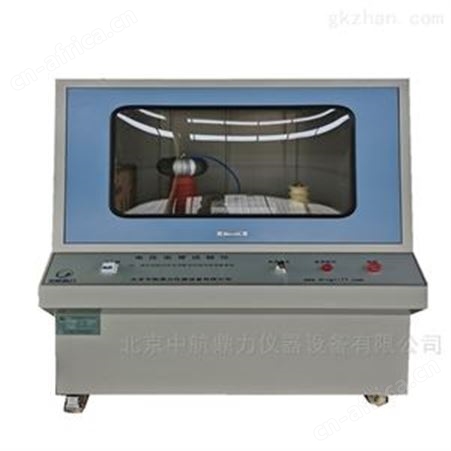

LJC-50KV型计算机控制聚碳酸酯PC材料高电压击穿试验设备

一、概述：

聚碳酸酯PC材料高电压击穿试验设备主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板、绝缘油等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流或直流电压直至击穿，测量击穿电压值，计算试样的击穿强度，用迅速升压的方法，将电压升到规定值，保持一定的时间试样不 击穿，定此时规定值为试样的耐电压值。

二、技术参数：

1、设备输入电压： 220V (普通试验室电源均可兼容)；
2、试验电压方式： 交流 0--50KV；直流 0--50KV；
3、击穿及耐压试验升压速率：0.1 KV/S-5KV/S；

4、试验方式：交、直流试验：1、匀速升压 2、阶梯升压 3、耐压试验；
5、过电流保护装置应有足够灵敏度以保证试样击穿时在 0.001S 内切断电源；
6、漏电电流选择： 0—50mA 可由计算机软件自由进行设定；

7、电器容量：3KVA；
8、电压测量精度： ≤2％；
9、试验电压连续可调： 0-50KV；
10、耐压时间设定： 0-6小时；
11、安全防护措施：
(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放电
