地下管线探测仪

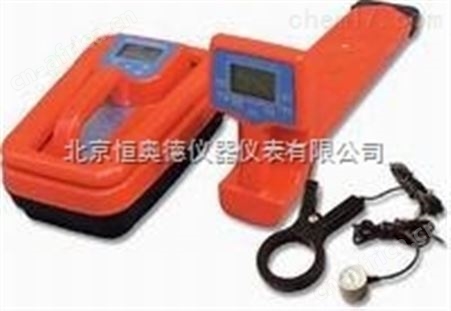

ZL-TT1360型地下管线探测仪由台发射机、台接收机及附件构成，用于地下管线路由的定位、埋深测量和长距离的追踪以及对管线缘故障点的测量查找。ZL-TT1360型采用了多线圈电磁，提了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线行追踪和定位。因而ZL-TT1360型在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。

ZL-TT1360型提供多种可选附件，从而增加了它们的用途，扩展了它们的应用范围。

主要功能

1、测定地下管线的路由

2、测定地下管线的埋深

3、多管线的情况下目标管线的识别

4、检测并定位管线缘故障点

主要点

1、采用的信号处理、的集成电路元器件以达到优异的测试性能。

2、测量信号的多种发送方式:

（1）注入法：用于有注入点的管线。

（2）钳夹法：用于被测管线有段外露，便于钳夹夹钳的管线。

（3）感应法：用于无注入点或无外露的管线。

3、多种测量频率：有480Hz、7.7KHz、31KHz和61KHz四种有源频率以及电力线缆的50Hz无源频率；用户可以根据环境的不同行选择（需要殊测量频率请在定货合同中注明）。

4、提测试效率的不同的定位模式和功能：

（1）峰值模式：通过测量信号的大值来确定路由的位置。

（2）谷值模式：通过测量信号的小值来确定路由的位置。

（3）路由定向：直观、迅速地指示路由的方向。

（4）缘故障测量（FF）:测量并定位出管线缘恶化导致的故障点。

（5）：通过听诊头从众多管线中识别出信号所加载的管线。

5、辅助功能：

（1）接收增益自动调节：自动调节接收机的增益以使接收机处于优化状态，免去了手动调节的繁琐。

（2）声响功能：接收机通过音调变化直观地反映测量的信号大小。

（3）管线状态检测：发射机在做注入模式时，检测管线的缘电阻，残余电压，再将信号施加到目标管线上。当管线上缘电阻较小（近于对地短路）发射机将自动退出该模式，当残余电压较大时发射机告警，操作人员应立即停止信号的加载，关闭发射机。

（4）电池电量检测：电池电量的实时检测，当电量低到保护值时会发出报警自动关机。

（5）节电功能：发射机开机30秒左右未按其它键、接收机开机操作后，若10分钟左右未再按其它键时，机器会自动关机，以节省电池电能。

发射机指标

注入法	480Hz、7.7KHz、31KHz和61KHz
感应方式	31KHz、61KHz
钳夹方式	31KHz
故障查找
输出电压	0-400Vp-p 根据缘情况变化
输出波形	正弦波
电源	11.1VDC 4.4AH 锂电池
zui大输出功率	10W

接收机指标

功耗	<1.0W
电源	11.1VDC 1.8AH 锂电池
zui大测试线路埋深	4.5米（正常情况下）
测试线路埋深误差	±0.05h±5cm (h为管线的埋深)
测试线路路由误差	≤5cm
利用注入法测试管线路由及埋深有效长度	不小于10Km（正常情况下）
利用感应法测试线路路由及埋深有效长度	不小于3Km（正常情况下）
利用钳夹法测试线路路由及埋深有效长度	不小于6Km（正常情况下）
缘故障检测	不小于2MΩ
