1、概述
1．1HS-KDG0.3/660型矿用隔爆型电源控制开关适用于含有爆炸性气体（甲烷）和煤尘的矿井中，在交50Hz，额定电压660V、额定电0.3A的电网中，用来连接小型矿用隔爆型电子设备和供电开关，实现对小型矿用隔爆型电子设备断电或复电，避免小型矿用隔爆型电子设备检修影响到开关及其他设备的正常使用。
1．2 型号的组成及代表意义
1．3 防爆型式 矿用隔爆型,标志为:“ExdI”。
1．4 使用环境条件
装置在下列条件下可靠工作
a） 控制器在下列条件下应能正常工作：
b） 海拔度不过2000m；
c） 环境温度：-5℃～+40℃；
d） 空气相对湿度不大于95%（+25℃）；
e） 在具有甲烷及煤尘爆炸性气体混合物的危险场所；
f） 无破坏金属和缘材料的腐蚀性气体和蒸汽的场所；
g） 无显著摇动和剧烈冲击振动的环境；
h） 污染等：3；
i） 安装类别：Ⅲ类
2、结构征与工作原理
2、1 结构征: 控制器防爆外壳材质采用优质钢板焊接，紧固件具有防止自动松脱的措施，金属零部件均应行防锈、防蚀处理，断电器外壳均应设有内、外接地螺栓。隔爆腔内装有控制电源开关模块、接线端子板，电缆引入,引出端子电气间隙和爬电距离符合GB3836.3-2000第4.3条和4.4条的规定. 断电器的控制电源开关操作应灵活可靠，有清晰的闭合与断开标志，并能可靠定位；文字和标志清晰、牢固.
2、2工作原理：采用控制电源开关模块中的转换开关（3LB3）来实现电源闭合与断开.
3、 电气性能
3.1触点容量： 0.3A/660V ;
3.2标准频率： 50HZ；
3.3工作制： 不间断工作制、
3.4操作方式：为旋转式
4、控制器外形尺寸、重量
4．1外形尺寸（长×宽×） 353×192×156mm
4．2重量（㎏） 10㎏
5、安装及维修注意事项

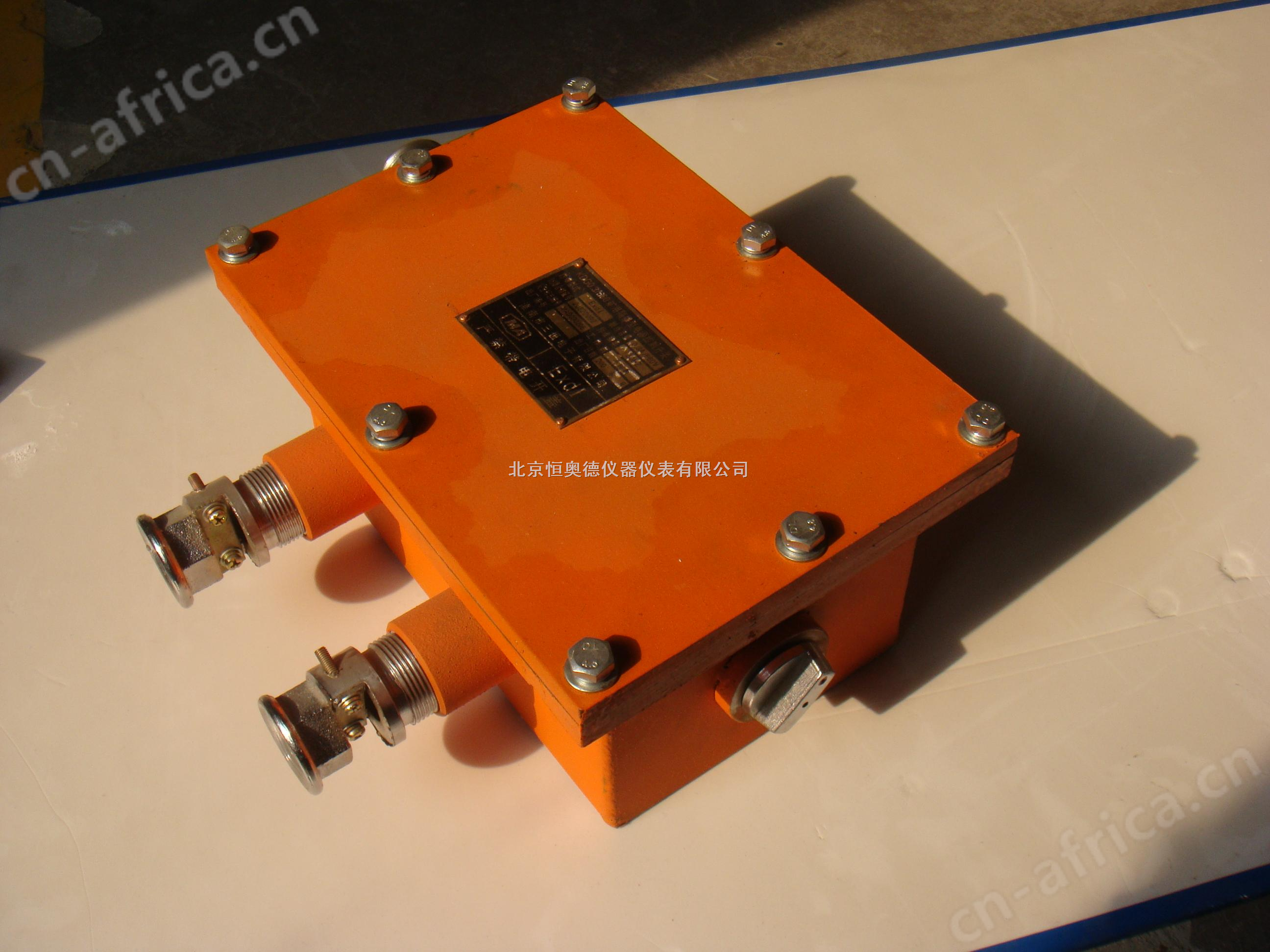

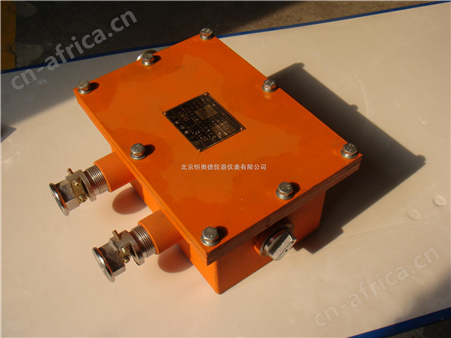

5．1安装 控制器外型见图（1）；
5．1．1 控制器外壳接地螺栓可靠接入大地；
