双筒网片式滤油器SPL-25D SPL-32温纳过滤器

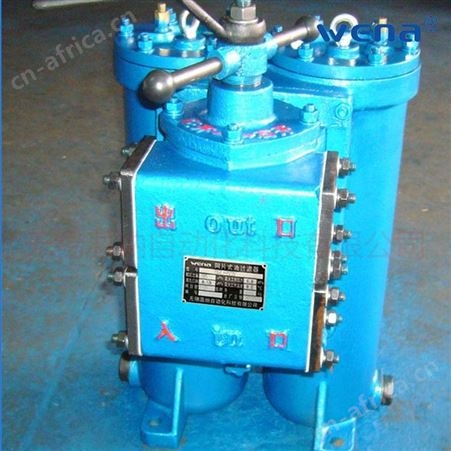

SPL、DPL型网片式油滤器

一、使用条件

SPL、DPL型网片式油滤器适用于各种型号的稀油润滑装置的过滤，应用于石油、电力、化工、冶金、建材、轻工等各种工业部门以提高油的清洁度。

网片式油滤器分为SPL双筒系列和DPL 单筒系列、油滤器运行可靠，维修方便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度高，通油能力大，确保过滤精度，便于清洗等特点，SPL双筒系列能在主机运行过程中实现不停机转换和清洗。

二、技术参数

型号		公称通径DN	额定流量m3/h(L/min)	滤片尺寸mm
双筒系列	单筒系列	公称通径DN	额定流量m3/h(L/min)	内径	外径
SPL15	-	15	2(33.4)	20	40
SPL25	DPL25	25	5(83.4)	30	65
SPL32	-	32	8(134)	30	65
SPL40	DPL40	40	12(200)	45	90
SPL50	-	50	20(334)	60	125
SPL65	DPL65	65	30(500)	60	125
SPL80	DPL80	80	50(834)	70	155
SPL100	-	100	80(1334)	70	155
SPL125	-	125	120(2000)	90	175
SPL150	DPL150	150	180(3000)
SPL200	DPL200	200	320(5334)

　1、工作温度95℃；
　2、工作压力0.8MPa；
　3、滤芯清洗压降0.15MPa；
　4、试验介质粘度为24cSt 的清洁油液，当以额定流量通过油滤器时原始压降不大于0.08MPa。

三、外形尺寸

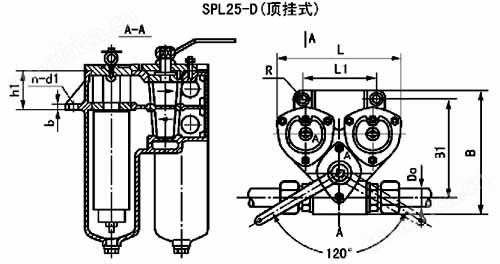

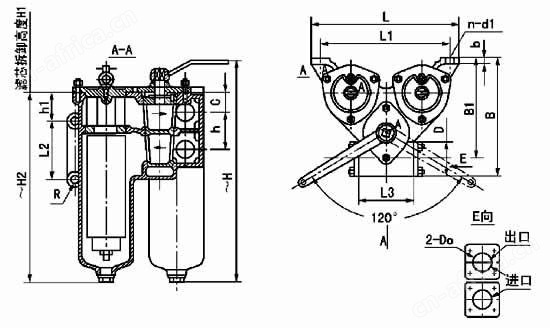

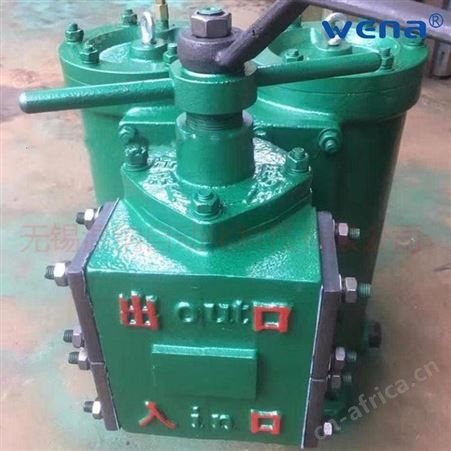

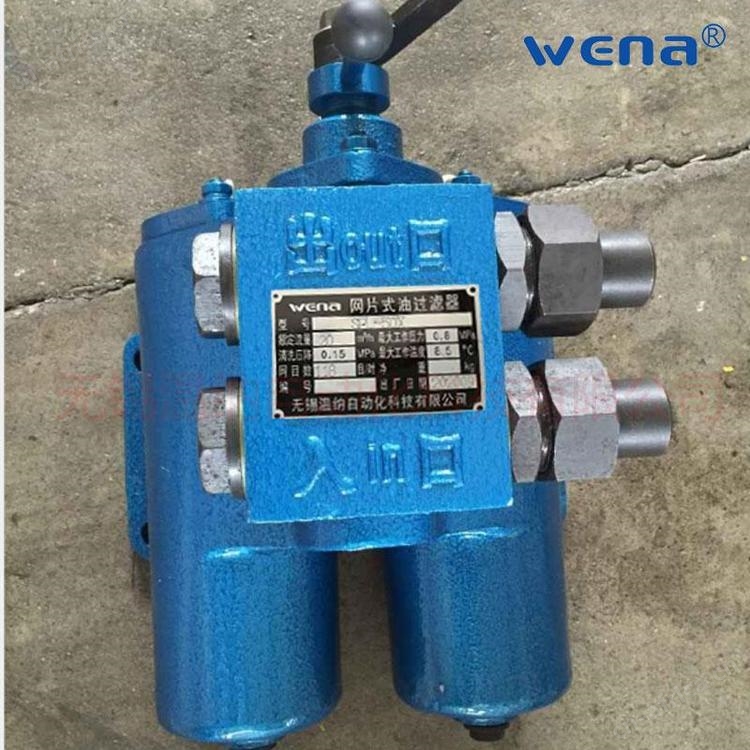

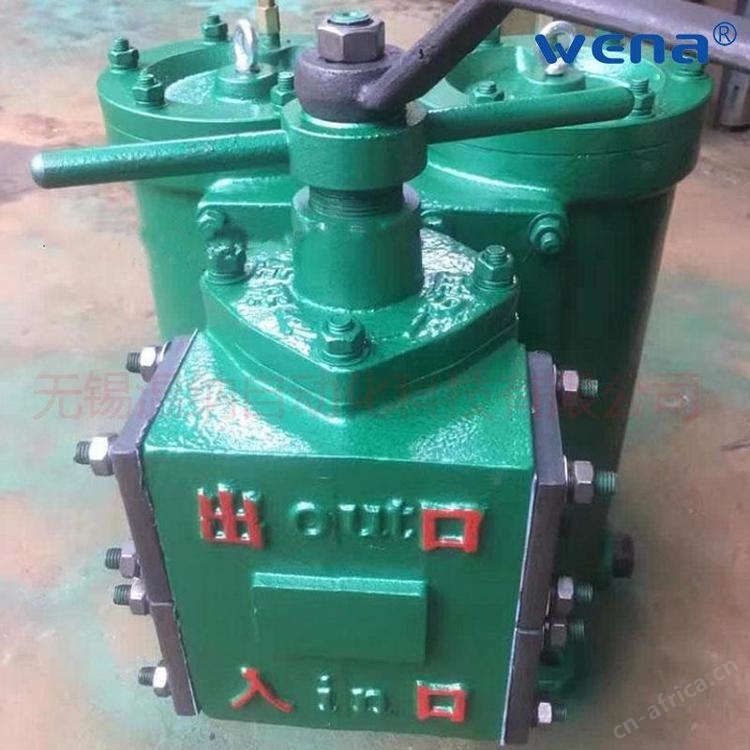

SPL15～SPL40-C(侧置式)

公称通径mm	安装形式	外形尺寸mm			拆卸高度mm	管路连接尺寸mm		管路安装尺寸						基座安装尺寸mm						净重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
15	C	328	180	196	260	M30 X 2	22	38	55	88	155	291	88	166	80	12	16	4	12	9.5
20	C	310	207	260	230	M33 2	26	34	65	90	177	258	90	230	100	12	15	4	15	11.5
25	D	315	232	230	270	M39 X 2	34	34	65	90	185	265	90	156	100	12	15	2	16.5	12
25	C		205	260	270	M39 X 2	34	34	65	90	177	265	90	230	100	12		4	16.5	12
32	C	380	207	260	330	60 X 60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
40	C	462	261	314	360	66 X 66	45	43	70	110	224	363	100	274	130	150	20	4	17	22

安装形式；D 为顶挂式C- 为侧置式，压差发讯器为选配。

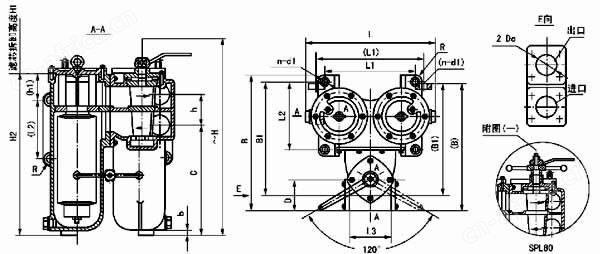

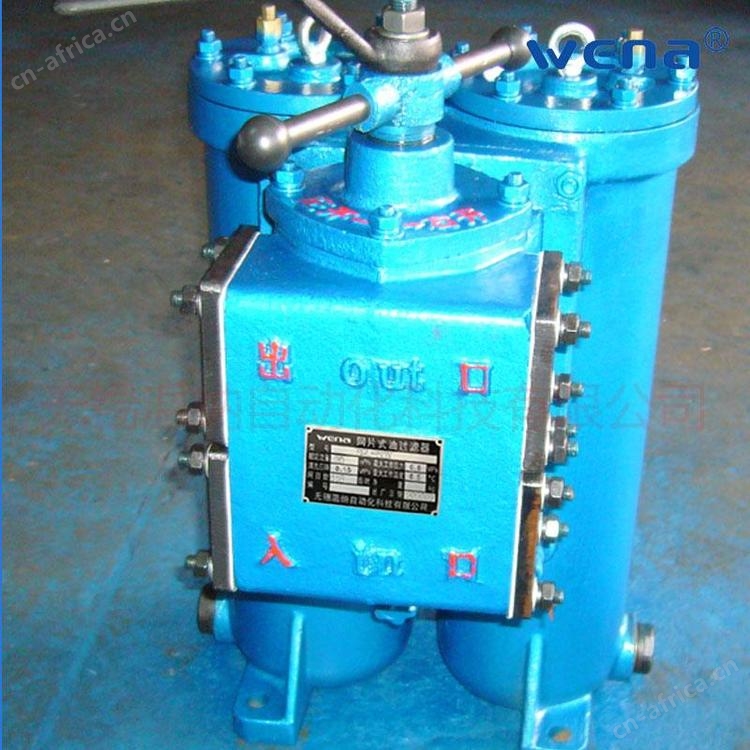

SPL50～SPL80-C(侧置式)　　　　　　　　　　　　SPL50～SPL80-X(下置式)

公称通径mm	安装形式	外形尺寸mm			拆卸高度mm	管路连接尺寸mm		管路安装尺寸						基座安装尺寸mm						净重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
50	X	447	425	410	425	86X86	57	220	90	140	355	422	92	260	210	25	18	4	20	85
	C		400								355	412		350	130
65	X	580	453	410	535	100X100	70	365	105	160	375	527	112	260	210	25	28	4	20	120
	C		423								425	517		350	150
80	D	780	541	492	660	116X116	89	443	124	190	456	650		350	270	25	20	40	22	165

安装形式X- 为下置式C- 为侧置式内尺寸为侧置式压差发讯器为选配件 SPL80 提升机构见附图（一）

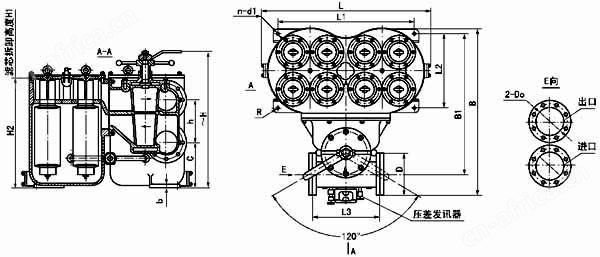

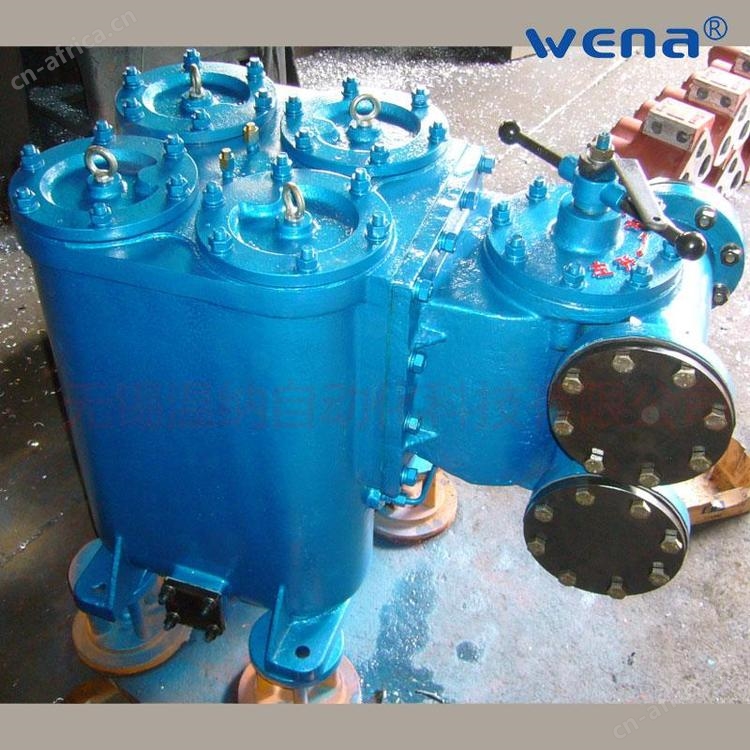

SPL100～SPL125-X(下置式)

公称通径mm	外形尺寸mm			滤芯拆卸高度mm	管路连接尺寸mm		管路安装尺寸					基座安装尺寸mm						净重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	765	847	560	660	190	108	3360	200	687	300	640	500	330	20	32	4	22	370
125	850	900	605	760	215	133	385	225	682	340	730	540	270	20	320	4	22	420

法兰标准GB573：压差发讯器为选配件。

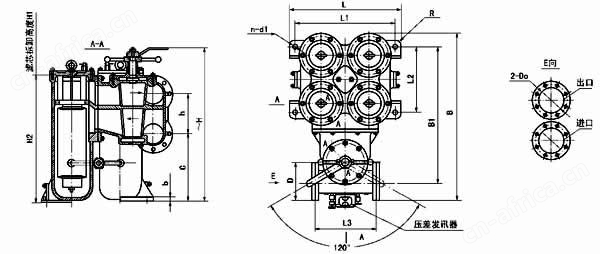

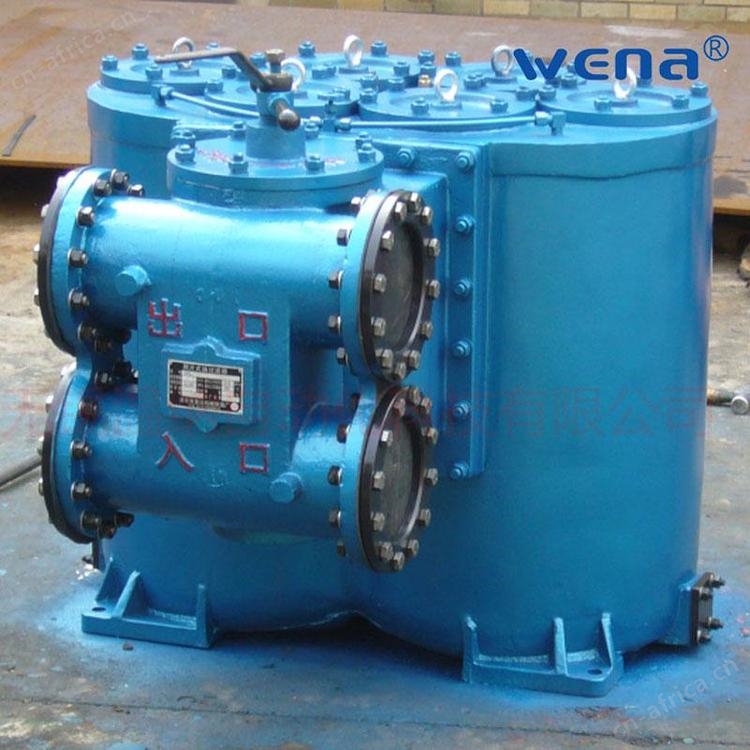

SPL150～SPL200-X(下置式)

公称通径mm	外形尺寸mm			滤芯拆卸高度mm	管路连接尺寸mm		管路安装尺寸					基座安装尺寸mm						净重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	890	1000	990	790	240	159	380	250	400	825	760	750	460	30	320	40	22	680
125	1058	1155	1180	945	310	219	450	315	440	960	910	920	520	30	40	4	34	800

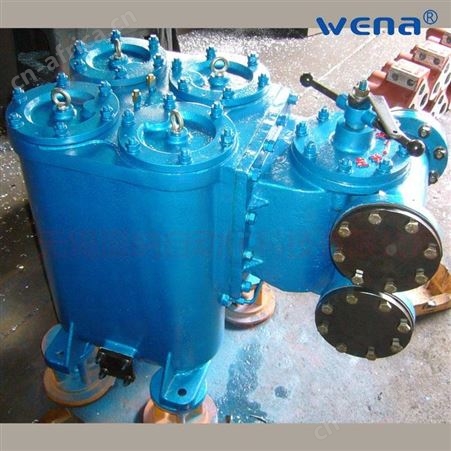

SPL系列双筒网片式过滤器主要由壳体（我厂生产的网片式过滤器小型号壳体材质为铸铝，大型号壳体材质为碳钢）、滤芯组件、转换阀体等零部件组成。在装换阀体腔外侧有两对进出油口，油系下进上出，由管螺纹接头或方法兰与外部油管连接，两滤芯腔底各有一个装螺栓的排污孔，供排放污油。为固定滤器，壳体上有到螺栓孔的法兰，供安装使用。

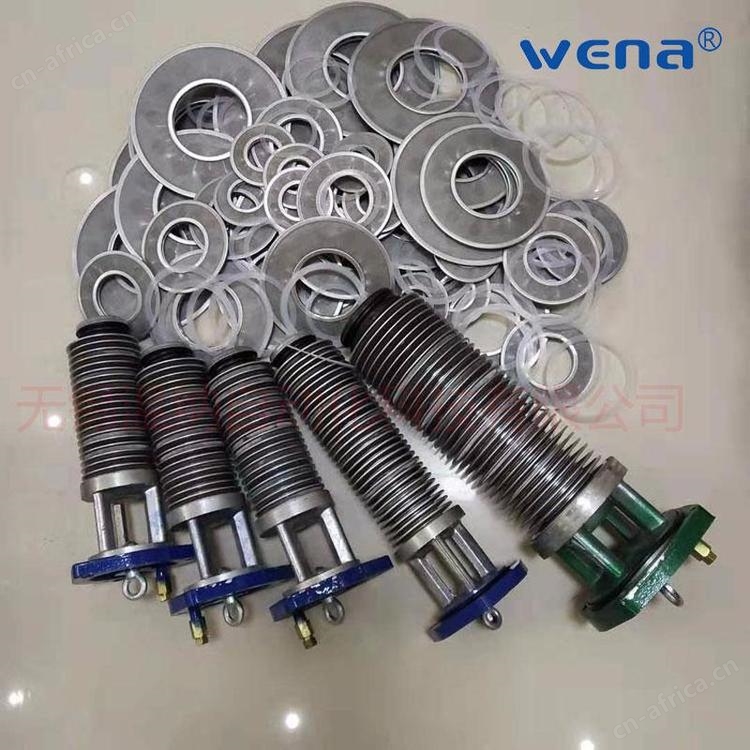

每一滤芯组件由滤器盖、滤芯套筒、滤片及滤片圈等组成，滤器盖顶部装有放气阀，供排出滤器内腔的空气用。滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承网及波纹隔盘等组成，滤网的网目数由用户根据需要选用。转换阀体是由铸铝铝合金制成的椎体，与阀孔研磨配合，阀体上铸有上下两油道孔，上油道孔一端通滤芯上方油腔，一段通滤器出口，下油道孔一段通滤芯腔，一段通滤器进口，当转换阀迅速从一极限位置转至另一极限位置时，阀体将一滤芯腔的通路关闭，而将另一滤芯腔的通路打开，此时，压力油从滤器进口流入滤芯腔，经滤网过滤后的清洁油经上方油腔从出口流出，达到滤清油液的目的。转换阀体轴端头上的箭头指向接通的滤芯腔的一边。
