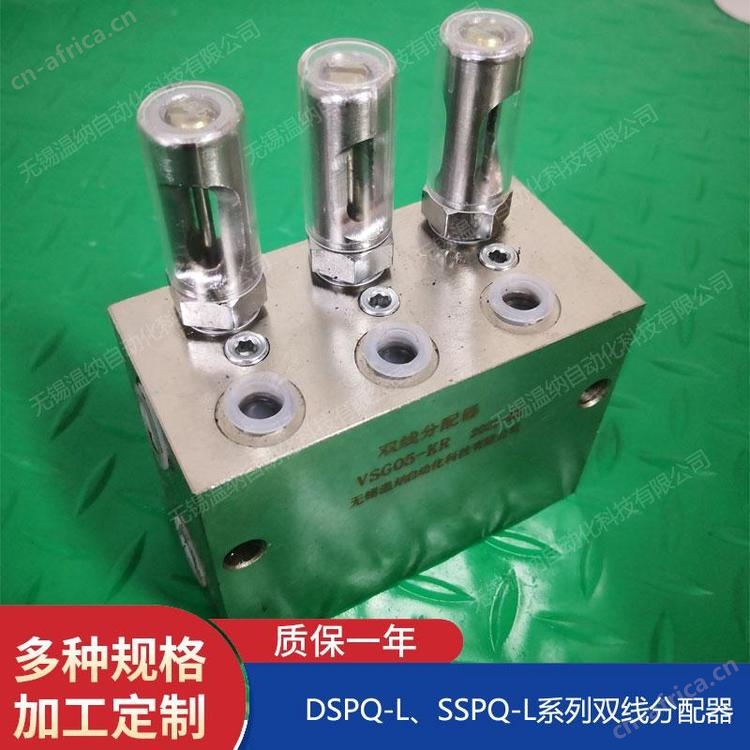

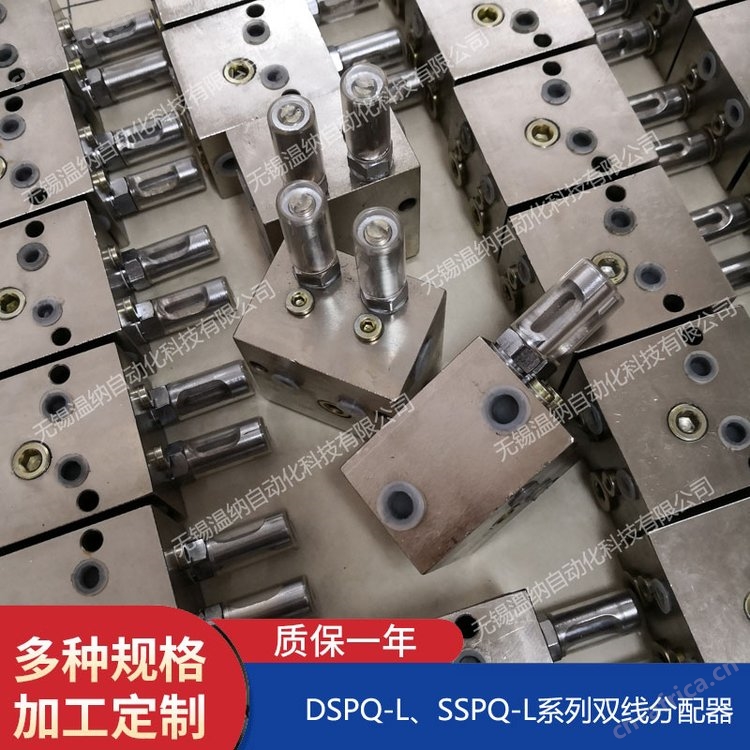

3DSPQ-L2,4DSPQ-L2,1DSPQ-L3双线分配器,温纳分配器 1DSPQ-L1,2DSPQ-L1,3DSPQ-L1双线分配器,温纳分配器一、使用条件
适用于公称压力为20MPa的双线式集中润滑系统作为一种计量给油装置，它在两条供油管交替的供油压力作用下，直接由供油压力推动活塞给油，完成向各润滑点定量分配润滑脂的功能。
DSPQ-L系列单向出油分配器给油口都在底部，分配器活塞正反向动作均从同一个给油口排油，系统每工作一次，各给油口均排油一次。

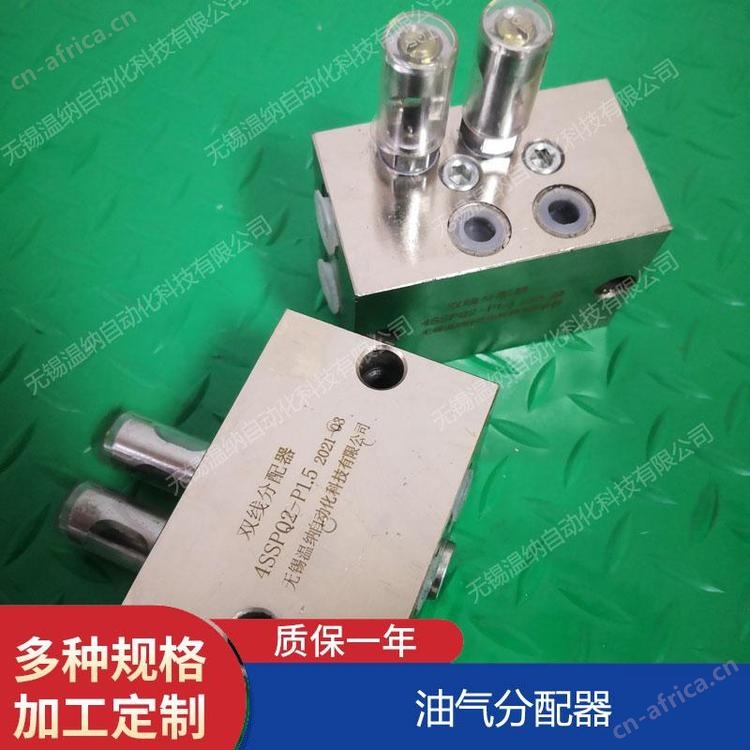

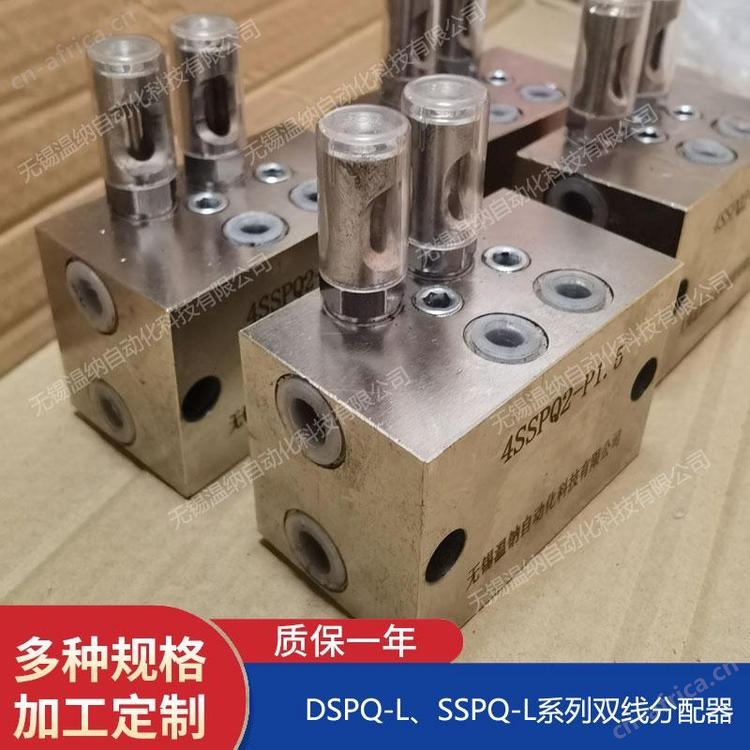

SSPQ-L系列双向出油分配器正面和底部均有给油口，分配器活塞正反向动作分别从正面和底部的给油口排出润滑脂。相对于SDPQ 型分配器给油口加大，正面右位给油口下预制一，二口合并为一口的螺塞，易改为奇数出油，使用系统配管简单。

SSPQ-L2、3、4三种系列的分配器，同样给油口数的外形安装尺寸相同，易于型号变替换方便。

该系列分配器可以从指示杆的动作直接观察分配器的工作情况，还可通过调整螺钉在规定范围内方便地调整各个给油口的给油量。

二、技术参数、外形尺寸

SDPQ-L系列（注：损失量是指推动导向活塞需要的流量）

型号		公称压力	动作压力	出油口数	每口每循环给油量ml			损失量	调整螺钉每转一圈的调整量mL	重量
标准型号	原型号	MPa	MPa	个	系列		最小	mL	调整螺钉每转一圈的调整量mL	kg
1DSPQ-L1	DV-31H	20	≤1.5	1	1	1.2	0.2	0.50	0.06	0.8
2DSPQ-L1	DV-32H			2						1.4
3DSPQ-L1	DV-33H			3						1.8
4DSPQ-L1	DV-34H			4						2.3
1DSPQ-L2	DV-41H			1	2	2.5	0.6	0.55	0.10	1.0
2DSPQ-L2	DV-42H			2						1.9
3DSPQ-L2	DV-43H			3						2.7
4DSPQ-L2	DV-44H			4						3.2
1DSPQ-L3	DV-51H		≤1.2	1	3	5.0	1.2	0.63	0.15	1.4
2DSPQ-L3	DV-52H			2						2.4
3DSPQ-L3	DV-53H			3						3.5
4DSPQ-L3	DV-54H			4						4.6
1DSPQ-L4	DV-61H			1	4	14.0	3.0	0.63	0.68	2.4
2DSPQ-L4	DV-62H			2	4	14.0	3.0	0.63	0.68	4.2

SSPQ-L 系列：(注：损失量是指推动导向活塞需要的流量)。

型号		公称压力	动作压力	出油口数	每口每循环给油量ml			损失量	调整螺钉每转一圈的调整量mL	重量
标准型号	原型号	MPa	MPa	个	系列		最小	mL	调整螺钉每转一圈的调整量mL	kg
2SSPQ-L1	DW-22H	20	≤1.8	2	1	0.6	0.15	0.17	0.04	0.5
4SSPQ-L1	DW-24H			4						0.8
6SSPQ-L1	DW-26H			6						1.1
8SSPQ-L1	DW-28H			8						1.4
2SSPQ-L2	DW-32H		≤1.5	2	2	1.2	0.2	0.20	0.06
4SSPQ-L2	DW-34H			4						2.4
6SSPQ-L2	DW-36H			6						3.4
8SSPQ-L2	DW-38H			8						4.4
2SSPQ-L3	DW-42H			2	3	2.5	0.6		0.10	1.4
4SSPQ-L3	DW-44H			4						2.4
6SSPQ-L3	DW-46H			6						3.4
8SSPQ-L3	DW-48H			8						4.4
2SSPQ-L4	DW-52H		≤1.2	2	4	5.0	1.2		0.15	1.4
4SSPQ-L4	DW-54H			4						2.4
6SSPQ-L4	DW-56H			6						3.4
8SSPQ-L4	DW-58H			8						4.4

DSPQ-L和SSPQ-L系列分配器使用介质为锥入度265（25℃，150g）1/10mm 润滑脂（NLGI0#～1#）或粘度等级大于N68的润滑油。使用环境温度为-10℃～80℃;介质为润滑油时，可在10MPa 压力下使用。

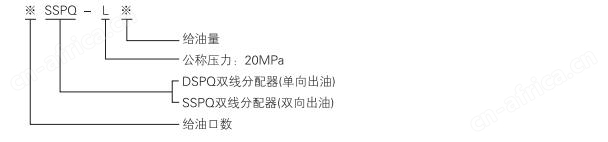

三、型号说明

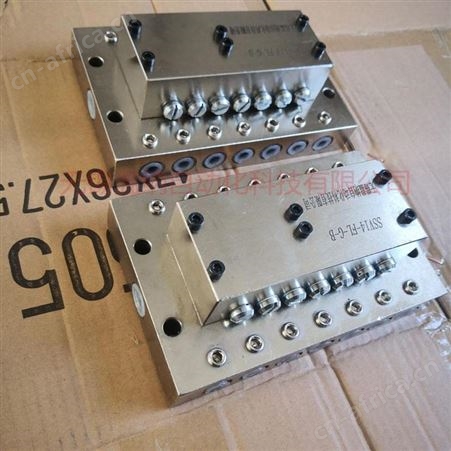

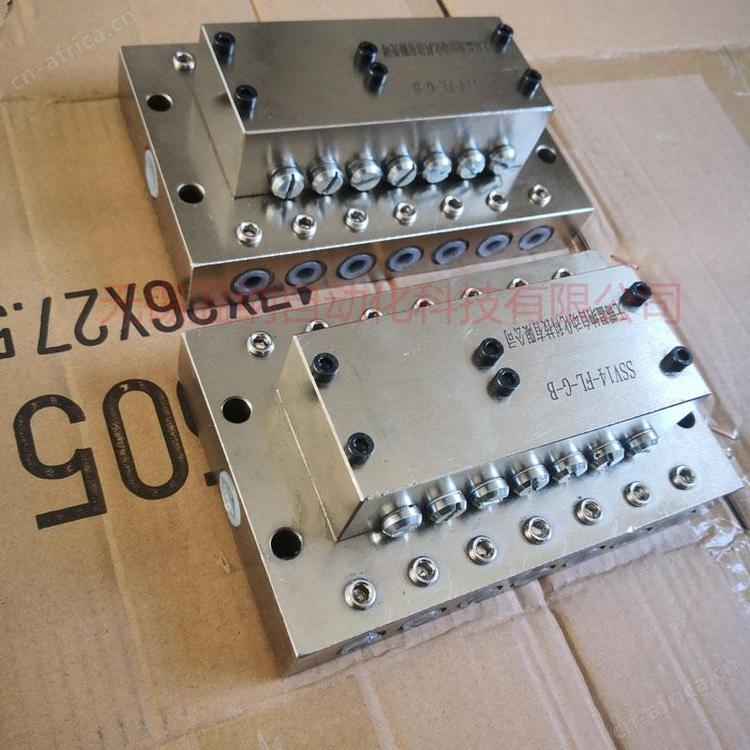

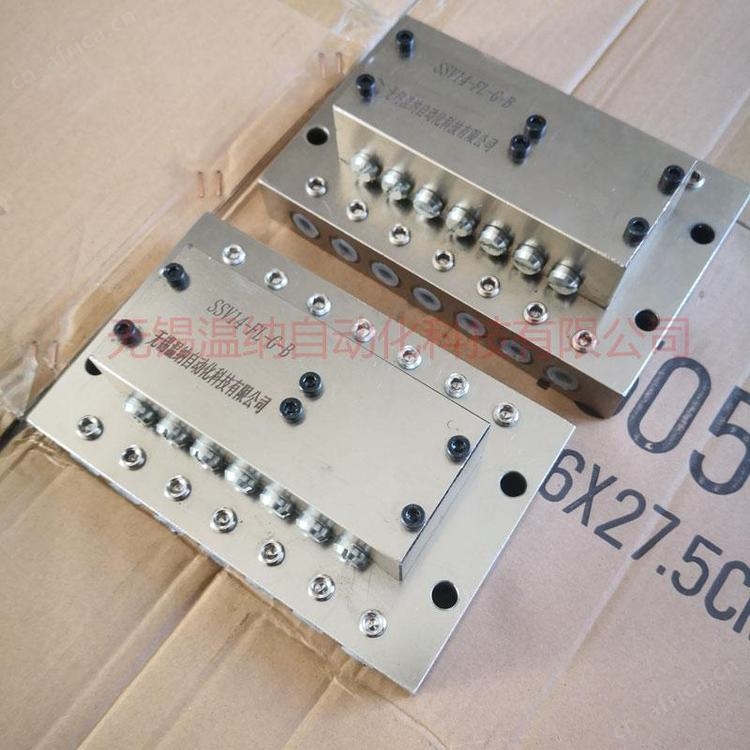

温纳分配器SSV14-FL-G-B,SSV15-FL-K分配阀块

温纳递进分配器SSV4-FL-G-B,SSV5-FL-K单线分配器

SSV系列单线递进式分配器(30MPa)

一、使用条件

SSV系列单线递进式分配器适用于公称压力为30MPa以下的单机或小型干稀油单线集中润滑系统中。它靠壳体内部的活塞将由入口输入的润滑剂以预定的量可靠地和强制性地分配。该型分配器左右两侧均有吐出油口，不同吐出口数的安装尺寸相同，吐出口派生合并增大给油量与手动、气动或电动润滑泵相连接可组成简单，费用低廉的小型集中润滑系统，也可与大型集中润滑系统中的单线或双线分配器连接作为辅助分配器进行二级分配。
