板式球阀KHP-20 PKH-20板式高压球阀，温纳厂家
HP(PKH)板式球阀概述：
图形符号
型号说明

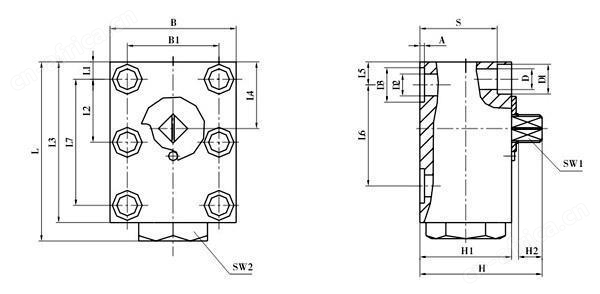

外形尺寸
①系列代号：KHP（PKH）系列板式球阀
②公称通径：6、10、16、20、25、32、40、50mm
③阀体材料：1-钢
④球体材料：1-钢、2-黄铜
⑤工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧设计序号：商定
尺寸表
简略型号 | DN | LW | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B1 | |
KHP-06 | 06 | 06 | 64 | 8.5 | 17.5 | 59 | 25 | 8.5 | 35 | 35 | 40 | 27 |
KHP-10 | 10 | 9.5 | 77 | 7.5 | 27.5 | 70 | 29 | 10 | 44 | 55 | 55 | 40 |
KHP-16 | 16 | 16 | 110 | 8.5 | 41.5 | 100 | 43 | 17 | 58 | 83 | 60 | 45 |
KHP-20 | 20 | 20 | 126 | 10 | 48.5 | 117 | 54 | 20 | 69 | 97 | 70 | 51 |
KHP-25 | 25 | 23.5 | 145 | 10 | 57.5 | 135 | 64.5 | 24 | 81 | 115 | 80 | 60 |
KHP-32 | 32 | 30 | 177 | 12 | 68 | 165 | 75.5 | 29 | 96 | 136 | 100 | 78 |
KHP-40 | 40 | 38 | 200 | 30 | 56 | 185 | 80 | 30 | 112 | 112 | 130 | 95 |
KHP-50 | 50 | 48 | 245 | 38 | 68 | 220 | 106 | 38 | 136 | 136 | 149 | 112 |
产品特点：
1、本阀耐压高，应用广，可用于控制水电站油、气、水管路系统的通断。
2、主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。
3、本阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲刷。
YJZQ-J10N～YJZQ-J50N内螺纹高压球阀
名 称: 内螺纹高压球阀
型 号: YJZQ-J10N～YJZQ-J50N
公称压力: 31.5MPa
工作温度: -20～65℃
简 介: 本阀适用于液压系统和化工系统的各种台路上作启闭用。适用介质、液压油、水、乙二醇，其它混合液体。
